ステップ 1 － モデルを作成してレリーフ クリップアートをインポート

ここでは、モデルを作成して、レリーフ クリップアート ライブラリからトカゲのレリーフをインポートします。

次の方法で、モデルを作成してレリーフ クリップアートをインポートします。

  1. モデルを作成します。
    1. 新規モデル ダイアログを表示します。
    2. 単位 に mm を選択します。
    3. ダイアログを、次のように設定します。

      幅 (X) － 500

      高さ (Y) － 300

    4. 解像度 を、約 1500 x 900 ポイントに設定します。
    5. OK をクリックします。
  2. レリーフ クリップアート ライブラリから、トカゲのレリーフをインポートします。
    1. レリーフ クリップアート ライブラリ パネルを表示します。
    2. ライブラリを選択 セクションのドロップダウン リストから、Animals を選択します。
    3. Lizard のサムネイルをクリックします。ツール設定: 変換 パネルが開き、トカゲのレリーフ クリップアートが 3D ビューに表示されます。
    4. パネルの下の、詳細 をクリックします。レリーフ クリップアートの貼り付けオプションが表示されます。
    5. 追加 を選択します。
    6. アウトライン ベクトルを貼り付け を選択します。

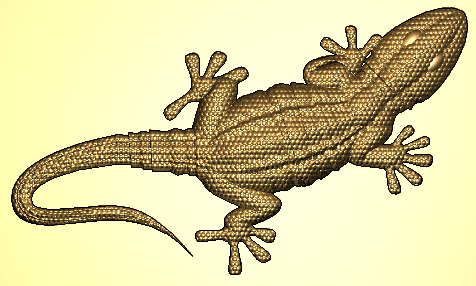

    7. 貼り付け をクリックします。レリーフ クリップアートが貼り付けられ、ArtCAM の 3D ビューにレリーフが表示されます。
