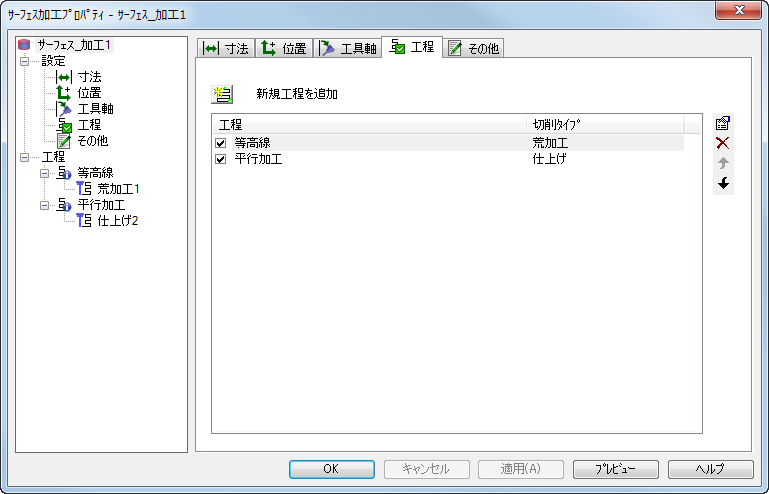

工程 タブの表には、フィーチャーの工程が加工順に表示されます。工程を選択解除して、それらを無効にすることもできます。これにより、加工をカスタマイズします。工程を無効にすることで画面に表示されるアイテムが減り、次の工程がより見やすくなります。
次のボタンがあります。
新規工程を追加
加工ストラテジーを選択します。
仕上げ加工ストラテジー
- 平行加工 － X 軸、または、Y 軸に平行なツールパスです。
- 等高線加工 － XY 平面に平行なツールパスです。
- 面沿い加工 － 各サーフェスを構成するカーブをたどるツールパスです。
- 2D スパイラル － パーツの中心から、または、パーツの中心に向かって、らせん状に移動するツールパスです。上面からのビューでのステップオーバーは一定です。
- 3D スパイラル － パーツの中心から、または、パーツの中心に向かって、らせん状に移動するツールパスです。3D でのステップオーバーは一定です。
- 径方向 － フィーチャーの中心から径方向に移動するツールパスです。
- フローライン － フローライン サーフェスを構成するカーブをパーツに投影したツールパスです。
- パラメーター オフセット － 指定した 2 つのカーブの間に作成されるツールパスです。
荒加工ストラテジー
- 等高線加工 － XY 平面に平行なツールパスです。
- プランジ荒加工 － 一連の垂直プランジ移動で、材料を大量に除去するストラテジーです。
- 平行加工 － X 軸、または、Y 軸に平行なツールパスです。
複合加工ストラテジー
- 等高線 + 3D オフセット － パーツの急傾斜領域と低傾斜領域を、別々の工程で仕上げるストラテジーです。
- コーナー リマシニング － 非接線サーフェス間に発生したコーナーをクリーンアップするためのストラテジーです。
- ペンシル加工 － コーナーをクリーンアップするための単一パスを作成するストラテジーです。
- 4 軸回転 － X 工具で円筒状のサーフェスを加工する、Turn/Mill のツールパスです。
- スウォーフ － 工具の側面で加工するストラテジーです。工具が常にサーフェスと接触していなければなりません。
- 5 軸トリム － 複数のサーフェスを選択して、それらのサーフェスの外側を輪郭加工するストラテジーです。サーフェスのエッジの内側、または、外側を加工するオプションがあります。
詳細については、3D サーフェス加工のストラテジー タイプ を参照してください。
上に移動 － 選択した工程を 1 つ上の位置に移動して、フィーチャーの加工順序を変更します。
下に移動 － 選択した工程を 1 つ下の位置に移動して、フィーチャーの加工順序を変更します。
削除 － 選択した工程を、フィーチャーから削除します。工程を完全に削除するのではなく、フィーチャーの加工から除外するだけの場合、該当の工程のチェック ボックスを選択解除します。チェック ボックスを選択すると、該当の工程がフィーチャーに含まれます。
