送り移動と、逃げ移動との間の角度を指定します。荒加工パス、仕上げパスともに、荒加工のスキャン ラインを基準とする角度になります。

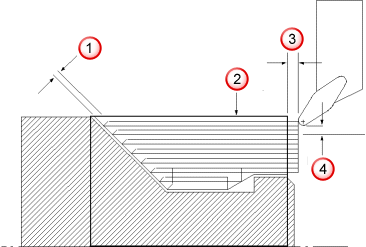

切上げ長さ
バウンダリー
クリアランス
深さ
90
の場合、荒加工パスに対して垂直にリトラクトします。45 の場合、パーツとチャックの双方から引き上げます。135 の場合、チャックの方向に引き上げます。仕上げの逃げ角度は、フィーチャー カーブに依存しません。荒加工パスがない場合でも、仕上げパスの逃げ角度は荒加工のスキャン ラインを基準に決定されます。
切込み角度 と 逃げ角度 は、工具が配置されているパスの側と、工具の進行方向に基づいて、パス(または、パスの延長)から指定されます。次の例では、1 が切込みポイント、6 が逃げポイントとなります。
