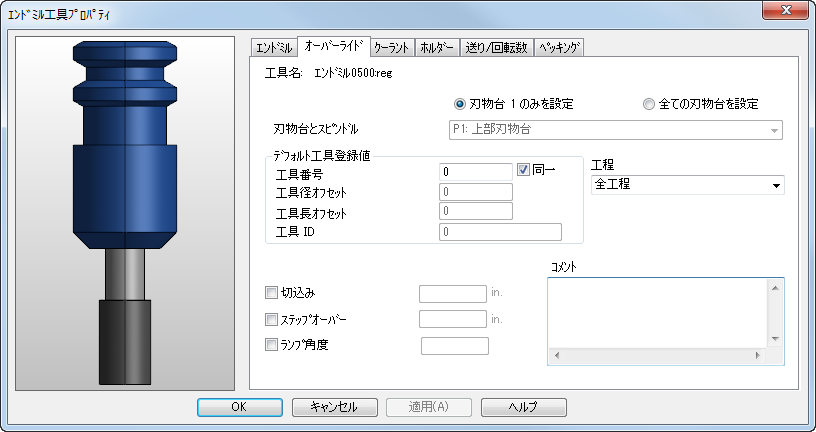

フライス加工の 工具プロパティ ダイアログの オーバーライド タブを使用して、選択した工具の工具番号と工具径オフセットを設定します。
イメージをクリックして、プレビューをパーン、または、ズームすることができます。プレビューの方向は、FeatureCAM オプション ダイアログの [ビュー] > [マシン] ページでの設定により決まります。イメージを右クリックして、コンテキスト メニュー を表示します。
名前 － 現在の工具の名前です。
刃物台 1 のみを設定 － 1 つの刃物台のみに工具登録を指定します。
すべての刃物台を設定 － マルチ刃物台のマシンの各刃物台に工具登録を指定します。刃物台とスピンドル ドロップダウン リストから、使用する刃物台を選択します。
デフォルト工具登録値 － 工具の登録値を指定します。
- 工具番号 － 工具のスロット番号を指定します。0 を入力した場合、工具の使用時に FeatureCAM が工具番号を割り当てます。
- 同一 － すべての登録値を 工具番号 の値と同じにします。オプションを選択解除して、値を個別に設定します。
- 工具径オフセット － 工具の工具径補正です。この値は、<COMP-NUM> として XBUILD に送信されます。
- 工具長オフセット － 工具の工具長補正です。たいていの旋盤制御装置では、長さと直径、両方のオフセット値を含む単一の登録番号が用いられます。この場合、FeatureCAM では 工具長オフセット の設定が重要になります。この値は、<OFFSET#> として XBUILD に送信されます。
- 工具 ID － 工具の識別番号です。Bridgeport 旋盤と、Cincinnati マシンの数種で使用されます。
工程 － ドロップダウン リストから、FeatureCAM で該当の工具を使用する工程を選択します。工具を 手動で選択 して、この設定をオーバーライドすることができます。
サイクル － 該当の工具の、孔あけサイクルのタイプを選択します。
スポット ドリル － インサート ドリルでの加工に、スポット ドリル工程を追加します。高速孔あけに有用です。
切込み － オプションを選択して値を入力し、該当の工具の切込み(Z ステップ増分値)をオーバーライドします。
ステップオーバー － オプションを選択して値を入力し、該当の工具のステップオーバー距離をオーバーライドします。
ランプ角度 － オプションを選択して値を入力し、該当の工具のランプ角度をオーバーライドします。
コメント － 工具に関するコメントを入力します。ポストによっては、これらのコメントが出力されるように設定できるものもあります。
