溝フィーチャーを作成

  1. ステップ パネルの フィーチャー をクリックします。

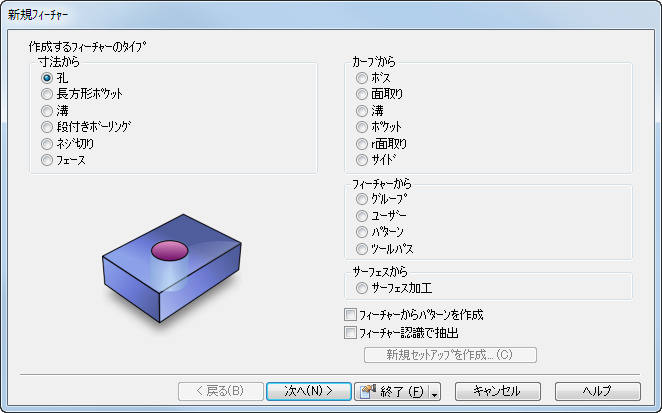

    新規フィーチャー ウィザードが開きます。

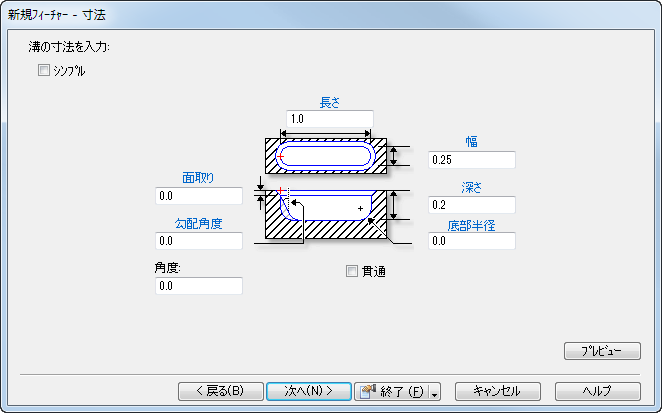

  2. を選択して 次へ をクリックし、新規フィーチャー - 寸法 ページを表示します。

  3. ダイアログの「数値フィールド」の ラベルが青で表示されている 場合、グラフィック ウィンドウのオブジェクトから値を抽出することができます。
    • シンプル - このオプションは、フィーチャーの加工ストラテジーを簡略化します。フィーチャーの幅と等しい半径の工具を使用して、単一パスでフィーチャーの中心に向かって加工します。
    • 長さ - フィーチャーの X 方向の寸法を入力します。
    • - フィーチャーの Y 方向の寸法を入力します。
    • 深さ - 材料の Z 方向の加工距離を入力します。
    • 面取り - 任意で、フィーチャーの上部エッジに追加する、45 の面取りの深さを入力します。面取りしない場合、デフォルトの 0 のままにします。
    • 底部半径 - 任意で、フィーチャーの底部半径を入力します。半径は、刃の形状に対応します。デフォルトで、材料はフラット エンド ミルで加工されます。半径付近のパスは、階段状ステップになります。その後、R 付きミルで荒加工パスと仕上げパスを実行します。デフォルトの 0 では、直角のコーナーになります。
    • 勾配角度 - 任意で、フィーチャーの側面の角度を入力します。正の値のみが有効です。
  4. 次へ をクリックして 新規フィーチャー - 位置 ページを開き、フィーチャーの左端の円弧の中心を指定します。
  5. 次へ をクリックして、新規フィーチャー - ストラテジー ページを表示します。
  6. 次へ をクリックして、新規フィーチャー - 工程 ページを表示します。
  7. 次へ をクリックして、最初の工程の 新規フィーチャー - デフォルト工具 ページを表示します。
  8. 次へ をクリックして、最初の工程の 新規フィーチャー - 送り/回転数 ページを表示します。
  9. 複数の工程がある場合、次へ をクリックすると、次の工程の 新規フィーチャー - デフォルト工具 ページが開きます。後に続く工程がない場合、次へ をクリックすると 新規フィーチャー - 要約 ページが開きます。
  10. 終了 をクリックしてフィーチャーを作成し、ウィザードを終了します。または、戻る をクリックして、前のページに戻ります。

フィーチャーは、後で 編集 することができます。
