フィーチャー プロパティ ダイアログを使用して、既存のフィーチャーを編集します。
次のいずれかの方法で、フィーチャー プロパティ ダイアログを表示します。
- グラフィック ウィンドウ、または、パーツ ビュー でフィーチャーをダブルクリック
- パーツ ビュー でフィーチャーを右クリックして、コンテキスト メニューから プロパティ を選択
- グラフィック ウィンドウ、または、パーツ ビュー でフィーチャーを選択して、フィーチャー / 図形データ編集 バーの プロパティ
をクリック
- 新規フィーチャー ウィザードの 終了してプロパティを編集 をクリック

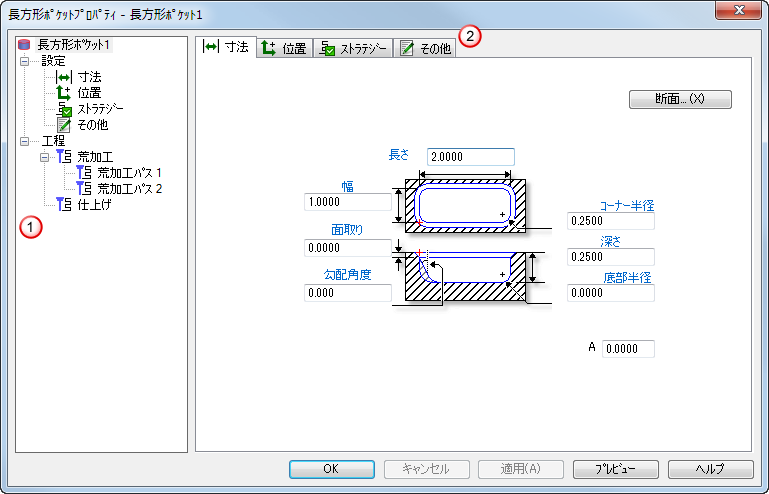

フィーチャー プロパティ ダイアログは、左側のツリー ビューと、右側のタブから構成されています。
ツリー ビュー
タブ
ツリー ビューは、フィーチャーの工程とツールパスを表示します。ダイアログに表示されるタブは、ツリー ビューで選択したアイテムにより異なります。
フィーチャー プロパティ ダイアログのフィーチャー レベルのプロパティは、フィーチャーのタイプにより異なります。
