ノーズ R 補正が無効な場合、切込み角度 がパーツに切込む角度を制御します。
切込み角度
工具のアプローチ角度(パーツからの角度)を入力します。0 の場合、パスに沿ってアプローチします。90 の場合、パスに対して垂直にアプローチします。スキャン ラインの最初が肩で始まる場合、そのスキャン ラインには自動的に 90 度が適用されます。0 度と 90 度のみが有効です。

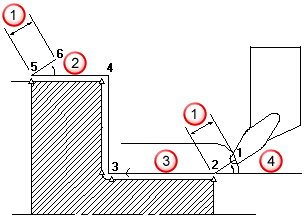

切込み角度 と 逃げ角度 は、工具が配置されているパスの側と、工具の進行方向に基づいて、パス(または、パスの延長)から指定されます。次の例では、1 が切込みポイント、6 が逃げポイントとなります。
クリアランス
逃げ角度
クリアランス ゾーン
切込み角度
