ストラテジー タブ(Wire EDM)

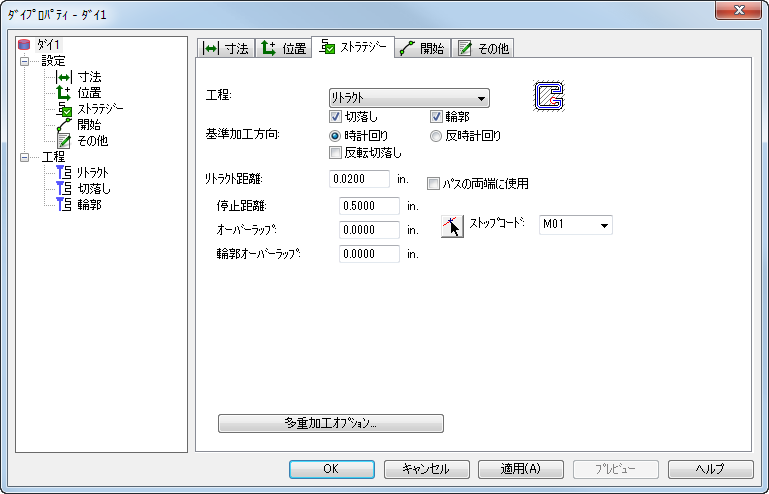

Wire EDM の フィーチャー プロパティ ダイアログの ストラテジー タブを使用して、ワイヤー フィーチャーの加工ストラテジーを編集します。

工程 - ワイヤー フィーチャーの 工程 を選択します。

基準加工方向 / 基準オフセット方向

リトラクト距離 - 工程の最後で、ワイヤーがパーツからリトラクトする距離です。

パスの両端に使用リトラクト距離 を、パスの両端に適用します。(ワイヤーは、端点で始点に戻りません。)

ステップオーバー - ポケット工程、または、ジグザグ工程での、パスからその次のパスへのステップオーバー値を入力します。

仕上げ代 - ポケット パス、または、ジグザグ パスの後に残しておく材料の量です。クリーンアップ パス が選択されていても、仕上げ代は有効です。

加工角度 - ジグザグ工程の加工角度を設定します。

クリーンアップ パス - ジグザグ工程の最後に、仕上げパスを追加します。

パスとパスの間のステップオーバーにより残された粗いエッジを、輪郭平行仕上げパスで除去します。

クリーンアップ パス

ストップ コード - 次のいずれかの停止操作を選択します。

停止距離 - 輪郭の最後から、挿入された終点、または、停止位置までの距離です。

オーバーラップ - 停止工程と切落し工程での、輪郭の最後からのオーバーカット距離を入力します。

輪郭-オーバーラップ - 輪郭工程のみに使用されます。輪郭工程のオーバーラップ量です。

全取り代 - ポケット工程とジグザグ工程に適用されます。

直線近似 - 4 軸 Wire EDM では、すべての円弧が小さなライン セグメントに変換されます。この値で、円弧をラインに変換する精度を制御します。値が小さいほど、円弧は細かく分割されます。

リトラクトでワイヤーを垂直に維持 - 4 軸 Wire EDM フィーチャーでのリトラクト工程と切落し工程の後に、ワイヤーを垂直に保ちます。

リトラクトでワイヤーを垂直に維持 を選択した場合、リトラクト工程の最後は次のようになります。

リトラクトでワイヤーを垂直に維持 を選択しなかった場合、次のようになります。

多重加工オプション

注: 加工初期設定 ダイアログの 設定 ページで、これらのプロパティのデフォルト値を現在のドキュメントに設定することができます。
