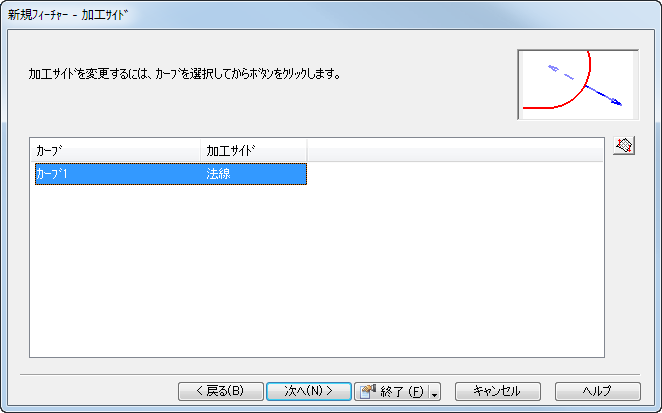

カーブから セクションのフィーチャー タイプの中には、加工サイドの指定が必要なものがあります。ウィザードの 新規フィーチャー － 加工サイド ページでこれを指定します。
次のようにページを設定します。
- リストからカーブを選択して、そのカーブのデフォルトの加工サイドを確認します。また、グラフィック ウィンドウで、青い矢印の向きを確認します。
- 加工サイドが適切な場合、次へ をクリックして 新規フィーチャー － 位置 ページを表示します。
- カーブの加工サイドを変更する場合、リストからカーブを選択して 加工サイドを反転
ボタンをクリックします。
グラフィック ウィンドウの矢印の向きが逆になり、選択したカーブの 加工サイド が 法線 から 反転 に変化します。
- 次へ をクリックして、新規フィーチャー － 位置 ページを表示します。
