Inventor および Navisworks でワークフローの同期を開始する

AutoCAD で使用可能な同期ワークフローのオプションは次のとおりです。

Inventor の同期

[ファクトリ]タブ [ワークフローを同期]パネル [Inventor を同期] の順にクリックします。

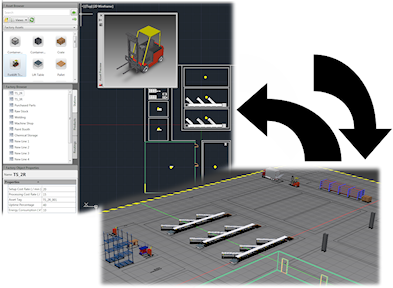

[Inventor を同期]オプションの 2 つのうちの 1 つを選択すると、AutoCAD の 2D 図面から Inventor Factory の 3D レイアウトを作成します。同期処理中:

すべての 2D アセットと AutoCAD のチェーン接続可能なアセットは、3D のアセットとして新しいレイアウトに自動的に取り込まれます。
Inventor では、2D DWG アンダーレイが作成され、ファクトリの床にオーバーレイされます。
Inventor のブラウザに、DWG アンダーレイノードが元の 2D 図面と同じ名前で表示されます。このアイコンは、2D 図面と新しい Inventor のレイアウトとの間のリンクを示します。
AutoCAD ファイルにアタッチされているすべての点群データが表示されます。

[Inventor を同期]を選択した場合、Inventor の 3D モデルは同期を完了した後も Inventor で開いたままになります。AutoCAD の 2D 図面は閉じますが、AutoCAD は開いたままになります。

同期が完了した Inventor の 3D モデルを自動的に閉じるには、[Inventor を同期して戻る]を選択します。AutoCAD の 2D 図面が再び表示され、どこで終了したかを記憶しているため、AutoCAD での作業にすばやく戻ることができます。

AutoCAD の 2D 図面から Navisworks Factory レイアウトを作成するには、次の操作を行います。

AutoCAD Factory で、新しい図面を作成するか、既存の図面を開きます(AutoCAD Architecture と AutoCAD Mechanical がサポートされています)。
[ファクトリ]タブ [ワークフローを同期]パネル [Navisworks を同期] の順にクリックします。
Navisworks が開き、現在の 2D 図面の 3D レイアウトが作成されます。すべての 2D アセットと AutoCAD のチェーン接続可能なアセットは、(存在する場合) 3D のアセットとして新しいレイアウトに自動的に取り込まれます。

Inventor Factory の既存の 3D レイアウトから AutoCAD の 2D 図面を作成するには、次の操作を行います。

[ファクトリ]タブ [ワークフローを同期]パネル [Inventor から作成] の順にクリックします。
[Inventor から作成]ダイアログボックスが表示されます。次に、使用する Inventor Factory レイアウト(.iam)を選択します。次の処理が行われます。

新しい AutoCAD 図面が作成されます。Inventor からのすべての 3D アセットは、2D のアセットとして自動的に取り込まれます。
Inventor では、2D DWG アンダーレイが作成され、ファクトリの床にオーバーレイされます。
Inventor のブラウザに、DWG アンダーレイノードが元の 3D ファクトリレイアウトと同じ名前で表示されます。このアイコンは、3D ファクトリレイアウトと新しい AutoCAD 図面との間のリンクを示します。

元の 3D ファクトリレイアウトが変更された際に、AutoCAD 図面を更新するには、次の手順を実行します。

[ファクトリ] タブ [ワークフローを同期]パネル [Inventor から更新] の順にクリックします。
更新が完了すると、2D 図面に、元の 3D ファクトリレイアウトの変更が反映されます。
Inventor のブラウザに、DWG アンダーレイノードが表示されます。このアイコンは、3D ファクトリレイアウトと更新された AutoCAD の 2D 図面が再び同期されていることを示します。
