建築舗装を追加する

建築舗装を追加するには、地盤面に閉じたループをスケッチします。

  1. 外構平面図ビューを開きます。
  2. [外構]タブ [外構修正]パネル (建築舗装)をクリックします。
  3. 描画ツールを使用して、建築舗装を閉じたループとしてスケッチします。
  4. プロパティ パレットで、必要に応じて[レベルからの高さオフセット]と他の建築舗装プロパティを設定します。
ヒント: 平面図ビュー内に建築舗装を表示するには、建築舗装オフセットをレベル 1 よりも高い値に設定するか、ビュー範囲を調整します。

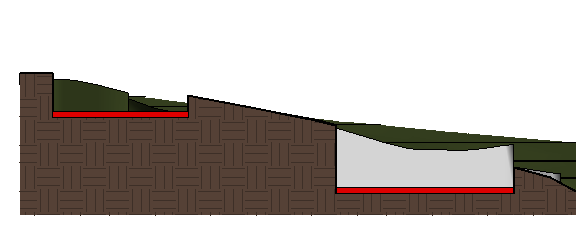

次に示すイメージは、サーフェスからの建築舗装オフセットの断面図ビューです。

次に示すイメージは、整地された地盤面にある建築舗装の 3D ビューです。
