2 つの構造メッシュを作成する

1. [メッシュ] [構造メッシュ] [2 つのオブジェクト間でのメッシュ]をクリックします。

   右の小さい円弧と直線の間に 16 x 16 のメッシュを作成するには、次のように操作します。

   1. [AA']フィールドに 16 と入力し、[AB]フィールドに 16 と入力します。これにより、選択したスケッチ オブジェクトに沿った分割と 2 つのオブジェクト間の距離に沿った分割が設定されます。

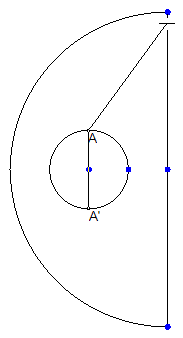

   2. 次の図に示すように、右側の小さな円弧の上部付近をクリックします。

   3. 線分の上の方をクリックします。

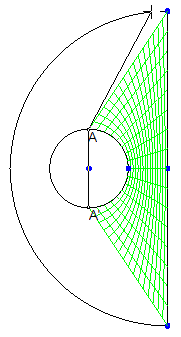

   4. [適用]をクリックします。

   左側の 2 つの円弧の間に 16x16 のメッシュを作成するには、次のように操作します。

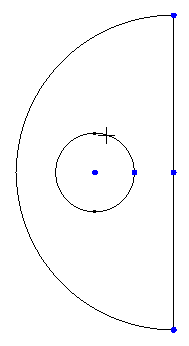

   5. 左の小さい円弧の上部付近をクリックします。

   6. 大きい円弧の上部付近をクリックします。

   7. [適用]をクリックします。
   8. [Esc]を押して[2 つのオブジェクト間でのメッシュ]コマンド終了します。
2. [表示] [ナビゲーション] [方向] [アイソメ ビュー]をクリックします。

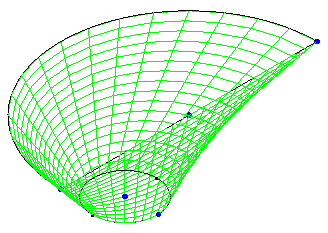

   モデルが次の図のように表示されます。
