円柱部分を作成する

次に、半分の円柱の下端の連接コピーを作成し、Z 方向に移動することによって、ホッパーの円柱部分の半分を作成します。

1. [表示] [ナビゲーション] [方向] [正面図]をクリックします。

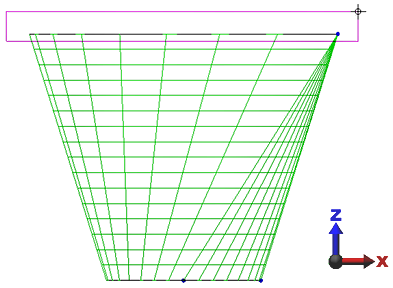

2. [選択] [形状] [点または長方形]コマンドと [選択] [選択] [ライン]コマンドをアクティブにし、マウスをクリックしてドラッグすることにより、モデルの上端を囲む長方形を描きます。

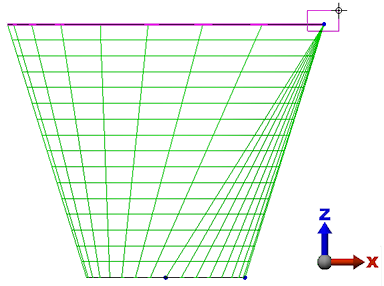

3. [Ctrl]を押しながら、モデルの右上のコーナーを囲む長方形を描きます。



   これにより、選択セットから直線エッジに沿ったラインが除去されます。これらのラインはコピーしません。これらのラインがあると、円柱の中央に壁が作成されるからです。

4. [作成] [パターン] [移動またはコピー]をクリックします。
   1. [コピー]チェックボックスをオンにします。
   2. 横のフィールドに 16 と入力します。
   3. [連接]チェックボックスをオンにします。
   4. [総距離]フィールドに 20 と入力します。
   5. [DZ]ラジオ ボタンを選択します。
   6. [OK]をクリックします。
5. [表示] [ナビゲーション] [方向] [アイソメ ビュー]をクリックします。

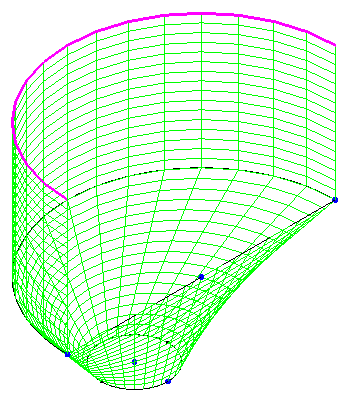

   モデルが次の図のように表示されます。
