3D ホッパーモデル

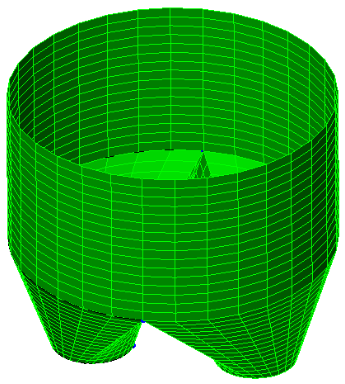

このチュートリアルでは、Autodesk Simulation Mechanical の構造メッシュ作成手法を使用した 3D ホッパーの作成手順について説明します。

解説する機能:

作図オブジェクトを作成する。
作図オブジェクトを分割する。
構造メッシュを作成する。
ライン形状に[回転またはコピー]コマンドを使用する。
[移動またはコピー]コマンドと[結合]オプションを使用してメッシュを押し出す。
[ミラー]コマンドを使用する。
