- まだ Simulation Mechanical を実行していない場合は、デスクトップ ショートカットまたは Windows® の[スタート]メニューを使用して起動します。[ファイルを開く]ダイアログ ボックスが表示されます。
- 次の手順をスキップし、手順 3 に進みます。
- 既に Simulation Mechanical を実行している場合は、クイック アクセス ツールバー(QAT)の
[開く]をクリックします。[ファイルを開く]ダイアログ ボックスが表示されます。 - [新規作成]または[最近のファイル]オプションが選択されている場合は、ダイアログ ボックスの左上コーナーにある[開く]アイコン()をクリックして、他のファイルを参照します。
- 表示された[ファイルを開く]ダイアログ ボックスで、チュートリアル モデルを格納したフォルダにナビゲートします。
- [ファイルの種類]ドロップダウン メニューの[CAD ファイル]セクションから[STEP ファイル(*.stp, *.ste, *.step)]オプションを選択します。
- ファイル Bolted Flange.step を選択し、[開く]をクリックします。
- 解析タイプが[線形]
[線形材料による静解析]に設定されていることを確認し、[OK]をクリックします。 - CAD モデルの色の代わりに既定の Simulation Mechanical のカラー パレットを使用するかどうか尋ねられたら、[はい]をクリックします。

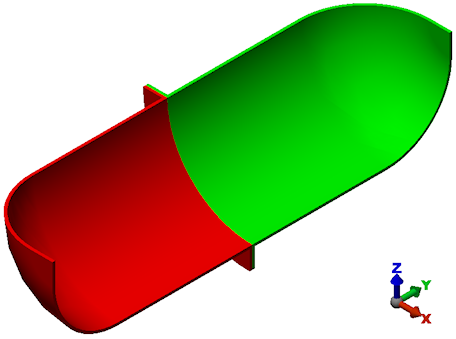

- CAD 部品名をインポートするかどうかを尋ねられたら、[はい]をクリックします。モデルが FEA エディタ環境で開きます。
