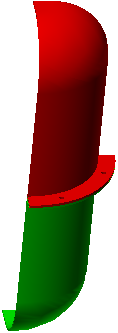

このチュートリアルでは、次の図に示す圧力容器の 4 分の 1 の対称モデルのメッシュを作成します。フランジに沿った 2 つの穴にボルトを追加して、2 つの部品を 1 つにします。このモデルは、後の方の「ボルト締めフランジの静的応力解析」チュートリアルで使用します。
解説する機能
- ボルトを指定、追加する
- 作図点とそのメッシュでの効果
目標
- CAD ソリッド モデルをインポートする
- 事前にロードされていたボルトを 2 つの穴のそれぞれに追加する
- 既定のメッシュ設定を使用して、モデルのメッシュを作成する
