モデルのソリッド メッシュを作成する

1. [メッシュ] [メッシュ] [3D メッシュ設定]をクリックします。
   1. [オプション]ボタンをクリックします。
      1. [タイプ]ドロップダウン リストから[絶対メッシュ サイズ]を選択します。
      2. [サイズ]フィールドに 0.1 と入力します。
      3. [OK]をクリックして、メッシュ オプションを確定します。
   2. [メッシュを生成]ボタンをクリックします。

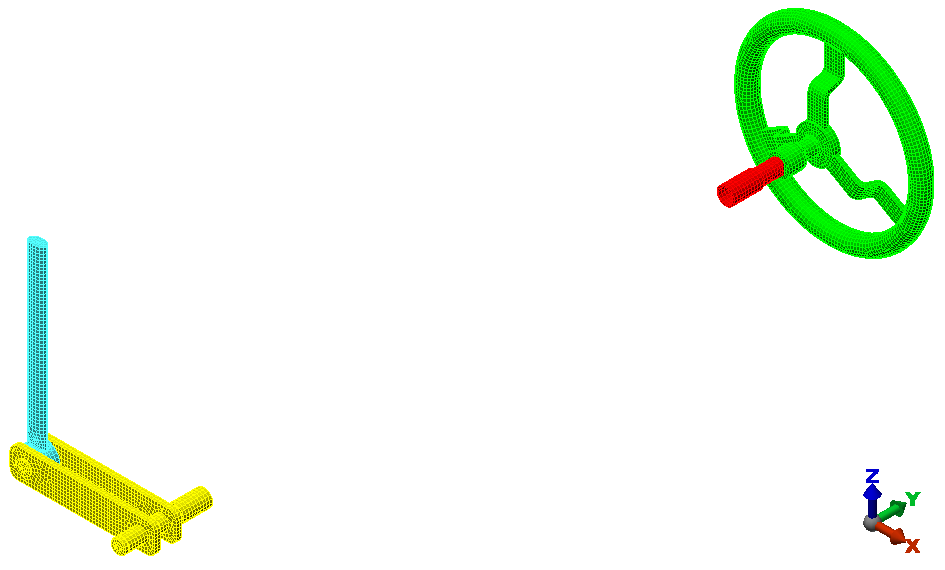

2. メッシュの作成結果を確認するかどうかを尋ねるメッセージが表示されたら、[いいえ]をクリックします。モデルは、次の図のようになるはずです。



注: 既定のメッシュ タイプは[ソリッド]ですが、この時点では表面メッシュのみが作成されています。既定では、[実行シミュレーション]または[モデルをチェック]コマンドを実行するまで、内側のメッシュ ラインの作成は延期されます。
