그립을 사용하여 지붕을 편집하려면

지붕 그립을 사용하여 지붕을 편집하려면 이 제목의 그림과 단계를 참조하십시오.

지붕 치수 편집

1. 지붕을 선택합니다.
2. 변경할 치수에 대한 그립을 선택합니다.

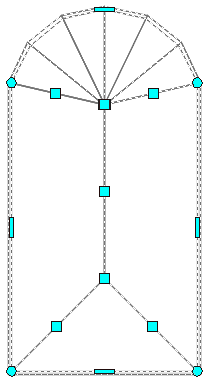

   지붕 그립

3. 그립 위에 마우스를 올려놓으면 옵션이 표시됩니다. 원하는 치수 값이 표시될 때까지 그립을 이동한 후 한 번 클릭하거나 값을 입력합니다.

지붕 모서리 변경

4. 변경할 지붕을 선택합니다.

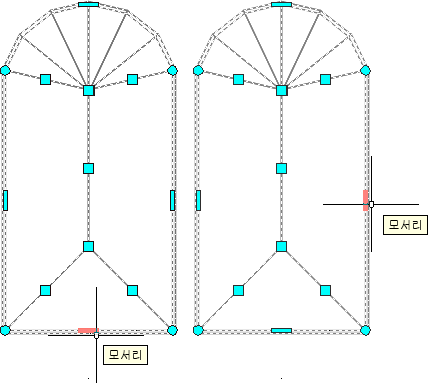

5. 모서리 그립을 선택합니다.

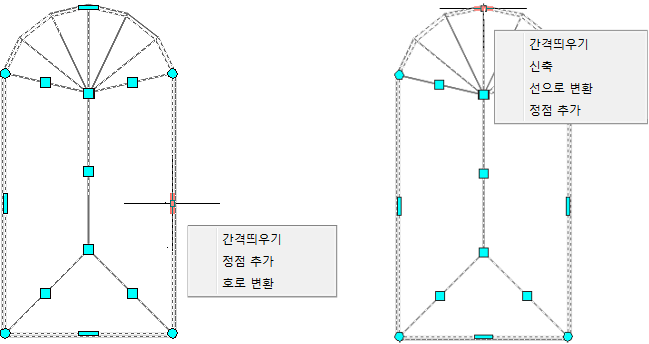

   모서리 그립에는 간격띄우기, 정점 추가, 호로 변환, 선으로 변환 및 신축의 5가지 편집 모드가 있습니다.


   • 간격띄우기: 기본 모드로, 선택한 모서리를 모서리의 중간점과 수직인 방향으로 간격띄우기합니다. 지붕의 쉐이프 및 수정하려고 선택한 모서리에 따라 주변 선이 연장되거나 잘리고 필요에 따라 새 선이 추가됩니다.
   • 정점 추가: 선택한 모서리에 정점을 추가하고 2개의 새 모서리를 작성하려면 이 모드를 사용합니다. 선택한 모서리가 호이면 작성되는 새 모서리도 호입니다.
   • 호로 변환: 선택한 선 모서리를 호 모서리로 변경하려면 이 모드를 사용합니다. 호를 작성하려면 모서리의 중간점에서 신축합니다. 작성되는 세그먼트 수는 SURFU 시스템 변수에 의해 조정됩니다.
   • 선으로 변환: 선택한 호 모서리를 선 모서리로 변경하려면 이 모드를 사용합니다.
   • 신축: 호를 신축하려면 이 그립을 사용합니다. 좌표입력 장치를 사용하여 점을 지정하거나 값을 입력합니다. 이 옵션은 호를 선택한 경우에만 표시됩니다.

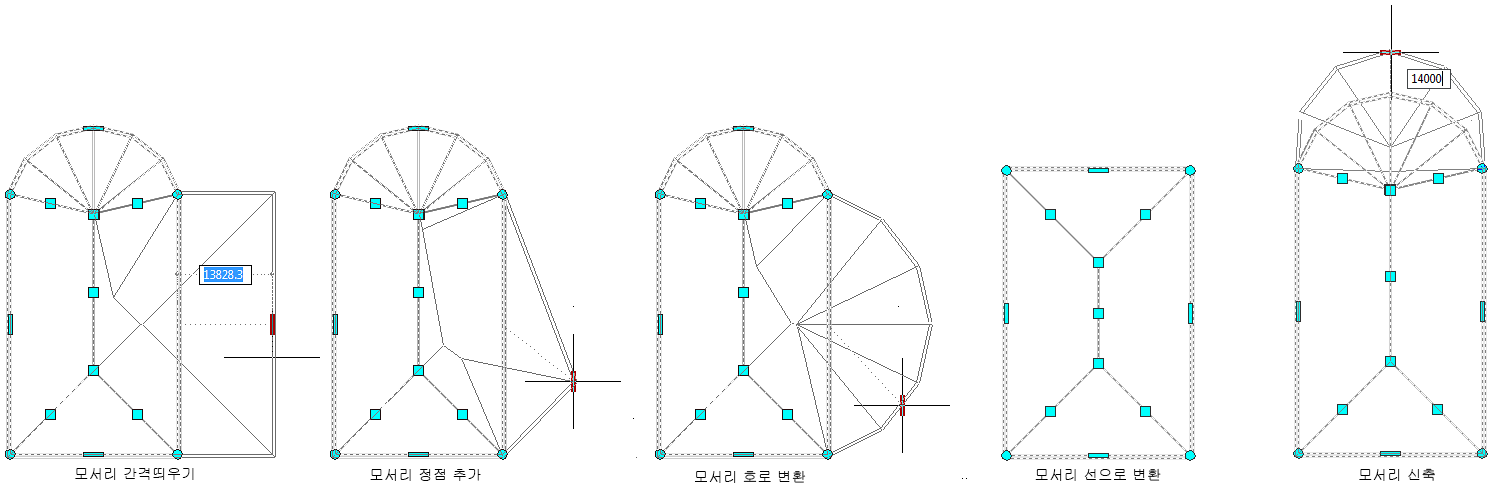

6. 새 모서리 위치를 지정합니다.

   원하는 작업...	방법...
   모서리 간격띄우기	모서리를 원하는 위치로 이동하고 클릭하거나, 값을 입력한 후 ENTER 키를 누릅니다.
   정점 추가 및 모서리 작성	모서리를 원하는 위치로 이동한 후 클릭합니다.
   선택된 모서리를 호로 변경	중간점을 원하는 위치로 신축한 후 클릭합니다.

7. 마우스 오른쪽 버튼을 클릭한 후 모두 선택 취소를 클릭하여 그립을 해제합니다.

지붕 정점 변경

1. 기존 지붕을 선택합니다.

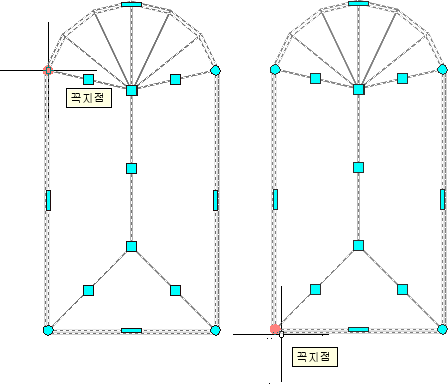

2. 변경할 정점에 대한 정점 그립을 선택합니다.

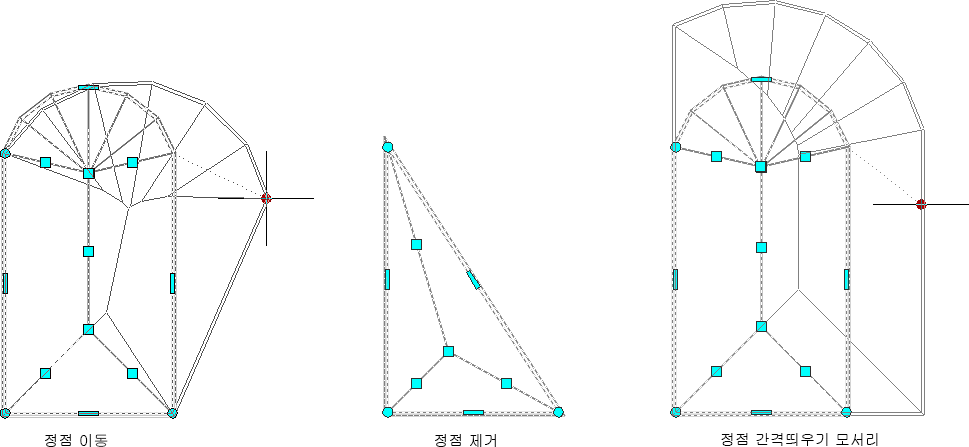

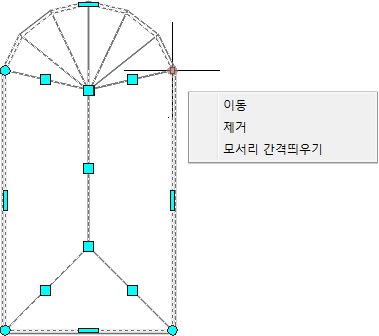

   정점 그립에는 다음과 같은 세 가지 편집 모드가 있습니다.


   • 이동: 기본 모드입니다. 이 모드를 사용하여 선택된 정점을 원하는 방향으로 이동합니다. 필요에 따라 주변 세그먼트를 신축합니다.
   • 제거: 정점을 제거하려면 이 모드를 사용합니다. 주변 세그먼트는 새 모서리로 대치됩니다. 새 모서리는 제거된 2개의 모서리 중에서 낮은 번호 모서리의 특성을 상속합니다.
     주: 모서리 번호매기기를 보려면 ROOFEDITEDGES를 입력합니다.
   • 모서리 간격띄우기: 정점과 여기에 인접한 지붕 모서리를 함께 이동하려면 이 편집 모드를 사용합니다.

3. 필요에 따라 정점을 편집합니다.

   원하는 작업...	할 일...
   정점 이동	정점을 원하는 위치로 이동한 후 클릭합니다.
   정점 제거	정점 제거를 클릭합니다.
   정점 및 인접 모서리 이동	정점을 원하는 위치로 이동한 후 클릭합니다.

4. 마우스 오른쪽 버튼을 클릭한 후 모두 선택 취소를 클릭하여 그립을 해제합니다.
