다음 과정에 따라 선, 폴리선, 호 및 원과 같은 라인워크로부터 커튼월을 작성하십시오.
직선 및 곡선 세그먼트가 혼합된 커튼월을 작성하는 경우 커튼월 추가 명령을 사용할 수 있습니다. 그러나 복잡한 설계의 경우 선, 호 및 원을 사용하여 세그먼트를 그린 다음 해당 곡선을 커튼월의 기준선으로 참조하는 것이 좋습니다. 이 방법을 사용하면 해당 곡선이 커튼월의 길이 및 기준선으로 조정되는 장점이 있습니다. 곡선의 모든 변경사항은 커튼월의 변경사항으로 반영됩니다.
곡선을 참조하는 커튼월 작성
다음 객체 중 하나를 사용하여 참조 곡선을 작성하십시오.
- 선
- 호
- 원
- 폴리선
- 스플라인
- AEC 객체(계단, 기둥, 지붕 슬래브, 그리드, 다중 뷰 블록 제외. 이러한 객체는 기본 곡선에서 커튼월을 생성할 때 예기치 않은 결과가 나타날 수 있습니다.)
- 사용할 도구 팔레트를 엽니다.
- 커튼월 도구에서 마우스 오른쪽 버튼을 클릭한 후 도구 특성 적용

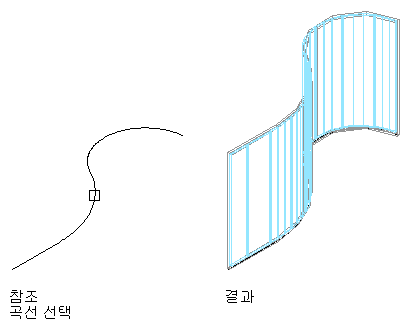

참조된 기준 곡선을 클릭합니다. - 참조할 형상을 선택합니다.
참조하려는 형상이 여러 개의 세그먼트로 이루어진 경우, 각 세그먼트에서 이 과정을 반복해야 합니다.
- 필요한 경우 특성 팔레트에서 커튼월의 특성을 편집합니다.
