1차 그리드를 포함한 모든 조합창/문 그리드에는 멀리언 정의가 있을 수 있습니다. 조합창/문의 멀리언은 그리드 셀 사이에 있는 모서리입니다. 폭 및 깊이를 지정하거나 멀리언이 돌출된 프로파일을 선택하여 멀리언을 정의할 수 있습니다.
조합창/문은 멀리언이 서로 다른 여러 내포된 그리드를 포함할 수 있으므로, 조합창/문 내의 목적 또는 그리드 위치를 나타내는 그리드 멀리언에 대한 이름 지정 규칙을 사용하는 것이 유용합니다. 예를 들어, L3-FL1-창 멀리언은 1층의 세 번째 수준 그리드에서 창에 대한 멀리언을 식별합니다.

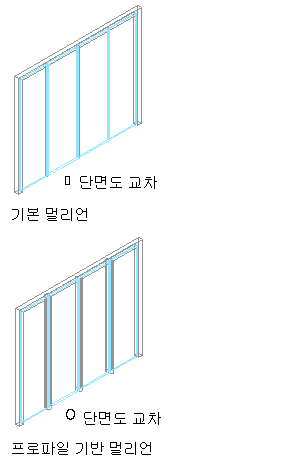

기본 및 프로파일 기준 조합창/문 멀리언 지정
특정 조합창/문 스타일에 대한 멀리언 정의를 작성합니다. 이들 정의는 해당 스타일의 조합창/문에 있는 멀리언에만 지정될 수 있습니다. 원하는 만큼의 멀리언 정의를 작성한 후 필요에 따라 멀리언에 정의를 지정할 수 있습니다. 내포된 그리드가 있을 경우, 각 그리드는 자체 멀리언을 가집니다. 필요에 따라 수정 및 지정할 수 있는 기본 멀리언 정의는 지정되지 않은 멀리언에 대해 사용됩니다.
팁: 스타일 관리자를 사용하면 멀리언 정의를 복사하여 프레임 정의로 사용할 수 있습니다. 프레임 정의를 선택하여 설계 규칙 탭의 왼쪽 창에 있는 멀리언으로 끄십시오.
멀리언에 대한 재료 및 화면표시 특성
재료를 사용하여 멀리언의 화면표시 특성을 조정하지 않을 경우, 조합창/문 스타일에서 화면표시 특성을 지정할 수 있습니다. 각 멀리언 정의에 대해 사용자 화면표시 구성요소를 작성하지 않을 경우 기본 멀리언의 도면층, 색상, 선종류 및 기타 화면표시 특성이 적용됩니다. 그런 다음 각 멀리언 정의의 화면표시를 개별적으로 조정할 수 있습니다.
