다음 과정에 따라 도면에 곡선 커튼월을 작성하십시오.
곡선 객체의 화면표시는 응용프로그램의 설정된 깎인면 편차에 따라 다릅니다.
곡선 커튼월 세그먼트 그리기
- 사용할 도구 팔레트를 열고 커튼월 도구를 선택합니다. 주: 또는
을 클릭합니다 .
- 특성 팔레트에서 기본을 확장한 후 일반을 확장합니다.
- 원하는 경우 설명 설정을 클릭하여 커튼월에 대한 설명을 입력할 수 있습니다.
- 스타일을 선택합니다.
커튼월 스타일은 그리드, 사용된 프레임과 멀리언, 셀 채우기, 화면표시 설정 등과 같은 다양한 커튼월 설정을 결정합니다.
- 결합된 공간 아래에서 이 커튼월을 연관 공간의 경계 객체로 사용할 수 있는지 정의합니다.
여기서 세 가지 옵션을 선택할 수 있습니다.
- 예: 이 커튼월을 연관 공간의 경계 객체로 사용할 수 있습니다.
- 아니오: 이 커튼월을 연관 공간의 경계 객체로 사용할 수 없습니다.
- 스타일별: 이 커튼월에서 커튼월 스타일의 경계 설정을 사용합니다.
- 세그먼트 유형에서 호를 선택합니다.
- 치수를 확장합니다.
- 커튼월의 치수를 수정합니다.
지정할 항목... 할 일... 커튼월의 기준 높이 기준 높이에 값을 입력합니다. 시작 및 끝 연귀이음 시작 연귀이음 및 끝 연귀이음에 값을 입력합니다. 커튼월 기준 높이에서 지붕 선 간격띄우기를 정의합니다. 기준 높이에서 지붕 선 간격띄우기에 적절한 값을 입력합니다. 이 간격띄우기는 커튼월을 삽입하는 동안만 설정할 수 있습니다. 커튼월 기준선에서 지붕 선 간격띄우기 정의 기준선에서 지붕 선 간격띄우기에 적절한 값을 입력합니다. 이 간격띄우기는 커튼월을 삽입하는 동안만 설정할 수 있습니다. 팁: 커튼월의 반지름과 길이는 화면에 정의되어 있지만 나중에 특성 팔레트에서 편집할 수도 있습니다. - 지붕 선과 바닥판 선을 세부적으로 편집하려면 고급을 확장하고 지붕/바닥판 선 워크시트를 클릭합니다.

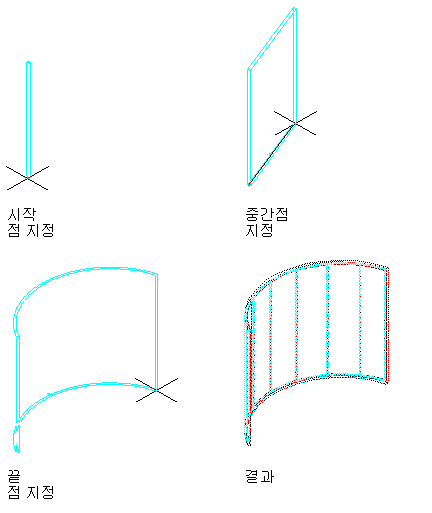

- 곡선 커튼월 세그먼트의 시작점을 지정합니다.
특성 팔레트를 이동하거나 숨겨 도면 영역의 더 많은 부분을 노출시킬 수 있습니다.
주: 응용프로그램 창 상태막대(DYN)에 동적 입력이 활성화된 경우 동적 치수를 사용하여 커튼월 길이 및 각도를 지정할 수 있습니다. 커튼월의 시작점을 클릭하면 길이 및 각도에 대한 동적 입력 필드가 커튼월 미리 보기 주위에 나타납니다. 원하는 대로 값을 입력하고 Tab 키를 사용하여 입력 필드 사이를 전환합니다. - 곡선 커튼월 세그먼트의 중간점을 지정합니다.
- 곡선 커튼월 세그먼트의 끝점을 지정합니다.
- 커튼월을 계속 배치하여 건물 외부 또는 방 등을 작성합니다.
- Enter 키를 누르십시오.
