연습 4: 코리더에 비용 항목 코드 지정

이 연습에서는 코드 세트 스타일을 작성하여 비용 항목 코드를 코리더 영역 및 선형 피쳐에 지정합니다.

코드 세트 스타일은 코리더 표준횡단을 정의하는 링크 또는 점 코드에 비용 항목을 적용합니다. 코드 세트 스타일을 사용하면 코리더 모형을 사용하여 다음과 같은 다양한 측정 단위에 대한 수량을 계산할 수 있습니다.

• 누적 영역 또는 토량: 닫힌 코리더 영역의 누적 토량을 추출하려면 비용 항목 코드를 코리더 링크에 적용합니다.

  비용 항목 코드가 있는 링크는 아스팔트, 자갈 또는 토량과 같은 재료의 비용 항목 영역 또는 토량을 추출하는 데 사용됩니다.

• 선형 수량: 코리더 형상선을 따라 선형 수량을 추출하려면 비용 항목 코드를 코리더 점에 적용합니다.

  비용 항목 코드가 있는 점은 난간 및 연석과 같은 재료의 선형 수량을 추출하는 데 사용됩니다.

• 항목별 개수: 특정 항목의 항목별 수량을 추출하려면 비용 항목 코드를 코리더 점에 적용하고 공식을 사용하여 형상선 길이에서 수량을 계산합니다.
  주:

  연습 6: 비용 항목 공식 작업에서 비용 항목 공식을 작성하고 적용하는 방법에 대해 알아봅니다.

이 연습은 연습 3: 관망 요소에 비용 항목 코드 지정에서 계속됩니다.

코드 세트 스타일 작성

1. 튜토리얼 도면 폴더에 있는 Quantities-4.dwg를 엽니다.

   이 도면에는 빌딩 초기계획선, 주차장 및 접근 도로로 구성된 상업용 부지가 포함되어 있습니다.

2. 도구공간의 설정 탭에서 일반다용도 스타일코드 세트 스타일 집합을 확장합니다. 모든 코드를 마우스 오른쪽 버튼으로 클릭합니다. 복사를 클릭합니다.
3. 코드 세트 스타일 대화상자의 정보 탭에서 이름으로 Corridor Quantities를 입력합니다.
4. 코드 탭의 링크에 있는 기층 행에서 을 클릭합니다.
5. 즐겨찾기 범주에서 비용 항목 ID30202-0600을 선택합니다.
6. 확인을 클릭합니다.
7. 4단계부터 6단계까지 반복하여 비용 항목 코드를 다음 링크에 적용합니다.
   • 표층: 40920-1000
   • 표층1: 40930-0200
   • 표층2: 40310-3300
   • 보조기층: 30202-0800
8. 4단계부터 6단계까지 반복하여 비용 항목 코드를 다음 점에 적용합니다.

   Top_Curb: 60902-0800

9. 확인을 클릭합니다.

코리더 및 표준횡단에 새 코드 세트 적용

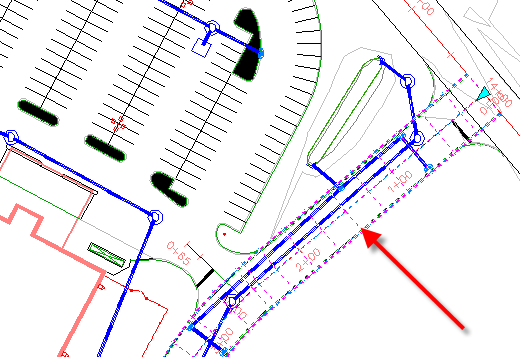

1. 도면에서 곁길 코리더를 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 특성을 클릭합니다.

2. 특성 팔레트의 데이터에서 코드 세트 스타일 이름으로 Corridor Quantities를 선택합니다.
3. Esc 키를 누릅니다.
4. 도면에서 코리더 표준횡단의 기준선을 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 특성을 클릭합니다.
5. 특성 팔레트의 데이터에서 코드 세트 스타일 이름으로 Corridor Quantities를 선택합니다.
6. Esc 키를 누릅니다.
7. 코리더를 재작성합니다.

이 튜토리얼을 계속하려면 연습 5: 수량 보고서 작업으로 이동합니다.
