부동 원곡선을 선형에 추가하려면

부동 원곡선을 추가하여 접선을 유지해야 하는 설계 영역의 구속조건 기반 선형 지오메트리를 구성합니다.

튜토리얼 연습: 선형에 부동 원곡선 추가

부동 원곡선을 추가하려면(도면요소에서, 반지름, 통과점)

기존 도면요소에서 지정된 끝점까지 지정된 반지름 및 각도 범위로 정의된 부동 원곡선을 추가합니다.

이 원곡선은 복합 솔루션과 반향 솔루션을 모두 지원합니다.

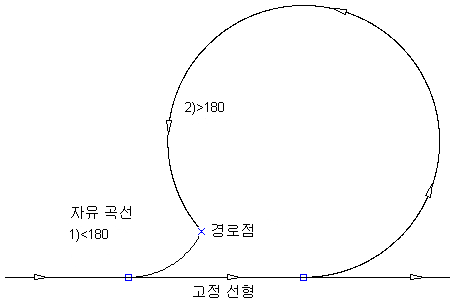

다음 그림은 고정 선형에 부착된 부동 원곡선과 주어진 반지름 및 점에서 가능한 두 가지 솔루션을 보여 줍니다.

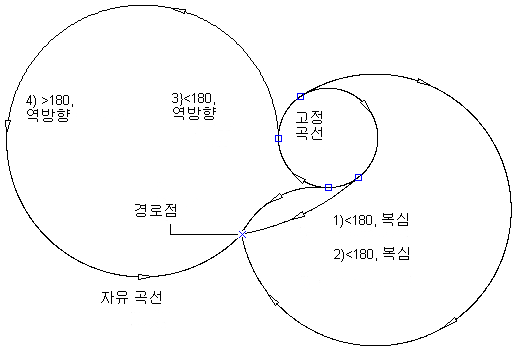

다음 그림은 원곡선에 부착된 부동 복합 원곡선과 지정된 반지름 및 통과점에 가능한 네 가지 솔루션을 보여 줍니다. 또한 180도보다 큰 각도와 작은 각도에 대한 변수와 복합 및 반향 변수를 보여 줍니다.

1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
2. 선형 배치 도구 도구막대에서 부동 원곡선(도면요소에서 시작, 반지름, 통과점)을 클릭합니다.
3. 부동 원곡선을 추가할 도면요소의 끝을 선택합니다.
4. 반지름을 지정하거나 D를 입력하여 곡도를 지정합니다.

   새 값을 지정하거나, Enter 키를 눌러 명령행에 표시된 값을 그대로 사용합니다.

   • 선형에 설계 조건이 적용되어 있는 경우 현재 설계 속도의 최소값이 표시됩니다.
   • 선형에 설계 조건이 적용되지 않은 경우 원곡선 및 완화곡선 설정에서 지정한 기본값이 표시됩니다.
   주: 알려진 다른 곡선 매개변수를 사용하여 반지름 또는 곡도를 계산하려면 'CCALC를 입력하여 곡선 계산기를 엽니다.
5. 원곡선 솔루션 각도가 180도 보다 큰지 여부를 지정합니다. 원곡선의 미리 보기가 표시됩니다.
   주: 부착 도면요소가 원곡선인 경우에는 복합 원곡선 또는 반향 원곡선을 지정하라는 프롬프트가 표시됩니다.
6. 통과점을 지정합니다.

부동 원곡선을 추가하려면(도면요소 끝에서, 통과점)

기존 도면요소의 끝에서 지정된 통과점까지 부동 원곡선을 추가합니다.

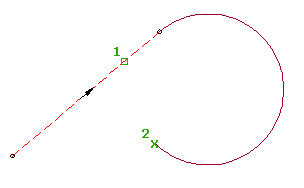

부착 도면요소 (1) 및 통과점 (2)에 따라 원곡선 반지름이 결정됩니다. 이 유형의 원곡선에 대해서는 반지름을 편집할 수 없습니다.

결과는 항상 부착된 도면요소에 대해 접선을 이루는 부동 원곡선입니다.

1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
2. 선형 배치 도구 도구막대에서 부동 원곡선(도면요소 끝에서 시작, 통과점)을 클릭합니다.
3. 부동 원곡선을 부착할 도면요소의 끝을 선택합니다.
4. 끝점을 지정합니다. 원곡선 미리 보기가 표시됩니다.

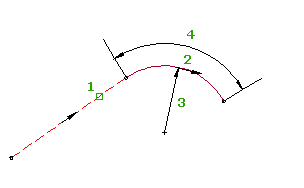

부착된 부동 원곡선을 추가하려면(도면요소 끝에서, 반지름, 길이)

원곡선을 추가할 도면요소 끝을 지정하여 부착되는 도면요소 끝, 반지름 및 길이로 정의되는 부동 원곡선을 추가합니다.

이 원곡선은 통과점으로 정의되지 않으므로 전체 원곡선이 부착된 도면요소와 함께 이동합니다.

1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
2. 선형 배치 도구 도구막대에서 부동 원곡선(도면요소 끝에서 시작, 반지름, 길이)를 클릭합니다.
3. 부동 원곡선을 추가할 도면요소의 끝을 선택합니다.
4. 원곡선 방향을 시계 방향 또는 시계 반대 방향으로 지정합니다.
5. 반지름을 지정하거나 D를 입력하여 곡도를 지정합니다.

   새 값을 지정하거나, Enter 키를 눌러 명령행에 표시된 값을 그대로 사용합니다.

   • 선형에 설계 조건이 적용되어 있는 경우 현재 설계 속도의 최소값이 표시됩니다.
   • 선형에 설계 조건이 적용되지 않은 경우 원곡선 및 완화곡선 설정에서 지정한 기본값이 표시됩니다.
   주: 알려진 다른 곡선 매개변수를 사용하여 반지름 또는 곡도를 계산하려면 'CCALC를 입력하여 곡선 계산기를 엽니다.
6. 길이 또는 [deltaAngle/Tanlen/Chordlen/midOrd/External]을 지정합니다.

부동 원곡선을 추가하려면(도면요소에서, 통과점, 점에서의 방향)

지정된 통과점 및 통과점의 방향을 사용하여 기존 도면요소에 부동 원곡선을 추가합니다.

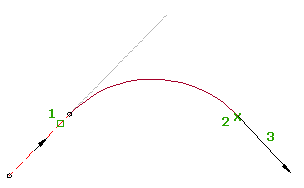

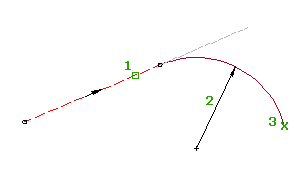

부착 도면요소 (1), 통과점 (2) 및 방향 (3)에 따라 원곡선 부착 점과 반지름이 결정됩니다. 이 유형의 원곡선에 대해서는 반지름을 편집할 수 없습니다.

결과는 항상 부착된 도면요소에 대해 접선을 이루는 부동 원곡선입니다.

1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
2. 선형 배치 도구 도구막대에서 부동 원곡선(도면요소에서 시작, 통과점, 점에서의 방향)을 클릭합니다.
3. 부동 원곡선을 추가할 도면요소를 지정합니다.
4. 끝점을 지정합니다.
5. 끝점에서의 방향을 지정하거나 방향각 또는 방위각을 지정합니다.

최적 맞춤별 부동 원곡선을 작성하려면

일련의 AutoCAD Civil 3D 점, AutoCAD 점, 기존 도면요소 또는 화면 클릭을 통해 가능성이 가장 큰 부동 원곡선을 추가합니다.

부착 도면요소 (1)의 원곡선 시작점 위치는 선택된 회귀 점 (2)의 통과 경로에 따라 결정됩니다.

1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
2. 선형 배치 도구 도구막대에서 부동 원곡선 - 최적 맞춤을 클릭합니다.
3. 시작점으로 사용할 도면요소와 방향을 선택합니다.

   도면요소의 시작 부분을 선택하면 최적 맞춤 원곡선이 도면요소 앞에 배치됩니다. 도면요소의 끝 부분을 선택하면 최적 맞춤 원곡선이 도면요소 뒤에 배치됩니다.

4. 최적 맞춤별 곡선 대화상자에서 다음 중 하나를 선택합니다.
   • AutoCAD 점에서. AutoCAD 점을 두 개 이상 선택합니다.
   • COGO 점에서. AutoCAD Civil 3D 점을 두 개 이상 선택합니다. 점 그룹을 선택하려면 G를 입력하고 번호로 점을 입력하려면 N을 입력합니다.
   • 도면요소에서. 다듬기 및 중앙종거 공차 설정을 지정합니다. 명령행에 나열된 도면요소 유형을 하나 이상 선택합니다. 종단 객체를 선택한 경우 측점 범위 지정 대화상자에서 시작 및 끝 측점을 지정합니다.
   • 화면 클릭으로. 점을 두 개 이상 선택합니다. OSNAP 또는 투명 명령을 사용하여 점을 선택할 수 있습니다.

   도면 윈도우에서 점을 선택할 때는 X가 각 회귀점을 표시하며 실제로는 임시 대시 원곡선이 표시됩니다. 동일 선상이 아닌 회귀점을 두 개 이상 선택해야 합니다. Enter 키를 눌러 명령을 완료합니다.

5. 속성편집테이블 윈도우에서 회귀 데이터 뷰를 선택하여 회귀점을 변경합니다.

   회귀 데이터 뷰의 행을 강조 표시하면 도면 윈도우의 해당 회귀점이 빨간색으로 강조 표시됩니다.

6. 원곡선을 작성합니다.
   • 을 클릭하여 원곡선을 작성하고 회귀 데이터 뷰를 열어 둡니다.
   • 을 클릭하여 원곡선을 작성하고 회귀 데이터 뷰를 닫습니다.
