Inventor LT에서는 사용할 수 없음

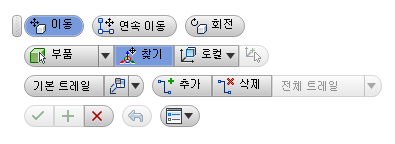

구성요소 미세조정 미니 도구막대
미세조정 명령이 구성요소 미세조정 미니 도구막대에 정렬된 직접 조작 도구를 사용할 수 있도록 다시 디자인되었습니다.
구성요소 미세조정 미니 도구막대에는 여러 가지 새로운 명령이 포함되어 있습니다.
트라이어드 조작기
세련된 디자인의 트라이어드 조작기는 Inventor 직접 편집 명령과 모양이 유사합니다.
트라이어드는 부착된 구성요소의 표준 좌표계 또는 로컬 좌표계를 사용할 수 있습니다. 로컬 좌표계를 사용할 경우 트라이어드를 구성요소 형상에 맞춰 정렬할 수 있습니다.

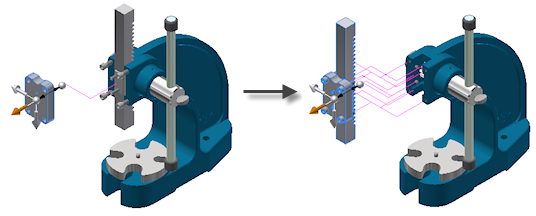

이동 및 연속 이동
- 이동은 적용을 클릭하면 구성요소의 선택 세트를 선택취소합니다. 다른 선택 세트를 사용하여 일련의 미세조정을 작성할 수 있습니다.
- 연속 이동은 적용을 클릭한 후 구성요소 선택 세트를 유지합니다. 동일한 선택 세트에 대해 여러 미세조정을 추가하거나 미세조정을 작성할 때 원래 선택사항을 약간 변경할 수 있습니다.
미세조정된 구성요소의 편집 가능한 선택 세트
미세조정을 작성할 때 선택 세트에 포함된 구성요소를 동적으로 추가 또는 제거할 수 있습니다.
기존 미세조정을 편집할 때 미세조정에 포함된 구성요소 세트를 재정의할 수 있습니다.

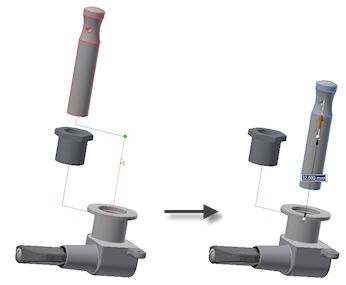

미세조정 거리 또는 각도의 캔버스 내 편집
미세조정을 작성 또는 편집할 때 거리 또는 각도 값이 표시된 편집 상자가 트라이어드 조작기에 부착됩니다. 값을 편집할 때 이에 따라 미세조정이 업데이트됩니다.
미세조정된 구성요소의 동적 미리보기
미세조정 작성 시 구성요소 위치와 작성된 트레일이 동적으로 미리 표시됩니다.
미세조정을 편집할 경우 편집한 미세조정을 미리볼 수 있도록 구성요소가 롤백됩니다.

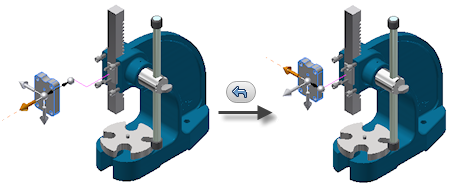

구성요소 미세조정 명령의 명령취소 버튼
미세조정을 작성할 때 명령취소 버튼을 사용하여 한 단계씩 뒤로 이동하여 이전 미세조정을 취소할 수 있습니다. 구성요소 미세조정 미니 도구막대에서 적용을 클릭하면 미세조정 사용내역 및 명령취소 버튼을 사용할 수 없습니다.
기본 트레일
없음 트레일 작성을 취소합니다.
모든 구성요소 선택한 모든 구성요소에 대한 트레일을 작성합니다.
전체 부품 선택한 모든 부품에 대한 트레일을 작성하고 트레일 작성에서 부분조립품을 제외합니다.
단일 이동한 구성요소의 수와 관계없이 전체 미세조정에 대한 단일 트레일을 작성합니다. 트레일은 트라이어드 위치에서 시작합니다.
향상된 트레일 편집
구성요소 미세조정 미니 도구막대에서 직접 편집 도구를 사용하여 트레일 또는 트레일 세그먼트를 수동으로 추가, 편집 또는 삭제합니다.

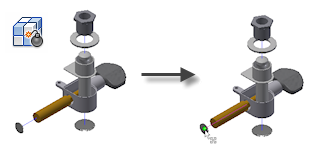

수동 트레일
기본 트레일이 필요에 맞지 않는 경우 트레일 또는 트레일 세그먼트를 수동으로 추가할 수 있습니다. 구성요소 미세조정 미니 도구막대에서
추가를 클릭한 다음 전체 트레일 또는 트레일 세그먼트를 선택합니다. 그런 다음 그래픽 창에서 미세조정된 구성요소 위의 점을 클릭하여 트레일을 추가합니다.
자동 분해의 동적 미리보기
자동 분해 명령을 사용하는 경우 미리보기 상자를 선택하면 모형의 분해된 뷰가 동적으로 미리 표시됩니다. 미리보기는 자동 분해 대화상자에서 설정을 변경할 때마다 업데이트됩니다.

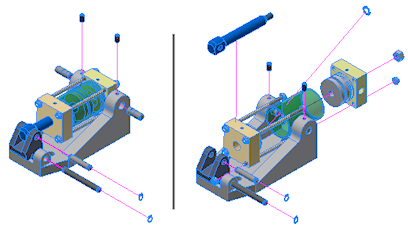

자동 분해 단계
- 한 단계 선택한 모든 구성요소를 계층구조에서 한 단계 아래로 분리합니다.
- 모든 단계 선택한 모든 구성요소를 구성요소 계층구조에서 모든 단계 아래로 분리합니다.
자동 분해된 구성요소에 대한 트레일
- 없음 트레일 작성을 취소합니다.
- 모든 구성요소 자동 분해에 포함된 모든 구성요소에 대해 트레일을 작성합니다.
- 전체 부품 분해된 부품에 대한 트레일만 작성합니다.
- 단일 자동 분해 명령으로 작성된 각 미세조정에 대한 단일 트레일을 작성합니다.
자동 분해에 의해 작성된 미세조정
모형을 자동 분해할 때 분해된 구성요소에 대한 개별 미세조정이 프리젠테이션 뷰에 추가됩니다. 미세조정은 개별적으로 편집할 수 있으므로 분해된 모형 뷰에서 구성요소의 위치를 미세하게 조정할 수 있습니다.
