Autodesk Nastran 리본 탭의 설정 패널에 있는 하중을 클릭합니다.

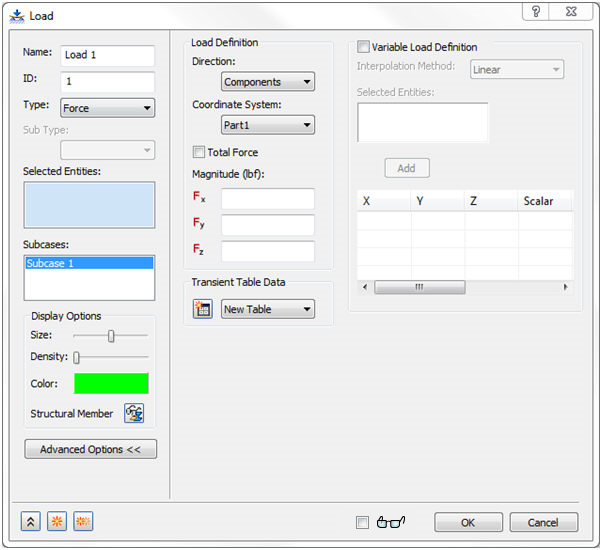

또는 모델 트리에서 하중을 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 새로 만들기를 선택합니다. 다음 대화상자가 나타납니다.
양식에는 다음과 같은 기본 섹션이 있습니다.
- 이름: 하중의 이름(예: 수직 모서리 힘)을 입력합니다.
- ID: 새 하중이 작성되면 각 하중에 대해 고유하도록 하중 ID가 순차적으로 자동 업데이트됩니다.
- 유형: 모델에 적용할 하중의 유형을 선택합니다. 현재는 다음과 같은 유형이 지원됩니다.
- 힘
- 모멘트
- 분산된 하중
- 힘
- 모멘트
- 압력
- 중력
- 원격 힘
- 베어링 하중
- 회전 힘
- 강제 동작
- 변위
- 회전
- 속도
- 각 속도
- 가속도
- 각 가속도
- 초기 조건
- 온도
- 변위
- 회전
- 속도
- 각 속도
- 가속도
- 각 가속도
- 본체 온도
- 온도
- 대류
- 방사
- 열 생성
- 열 플럭스
- 출력에서
- 하중을 적용하기 위해 다음과 같은 형상 엔티티가 지원됩니다. 그러나 특정 하중을 특정 엔티티에 적용할 수 없는 경우 해당 특정 엔티티를 선택할 수 없습니다.
- 본체
- 면
- 모서리
- 점
- 선택한 엔티티: 이 섹션에는 선택하여 하중을 적용할 수 있는 다양한 엔티티가 나열됩니다. 곡선, 표면 및 정점을 선택할 수 있습니다.

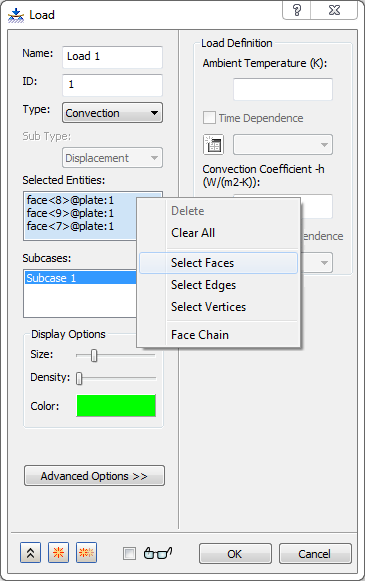

선택 필터는 선택한 도면요소 상자에서 사용할 수 있습니다. 선택 상자를 마우스 오른쪽 버튼으로 클릭하면 면 선택, 모서리 선택 및 정점 선택 옵션이 나열되는 것을 확인할 수 있습니다. 이러한 옵션을 통해 면, 모서리 및/또는 정점만 선택하도록 필터를 설정할 수 있습니다.
면 체인 옵션을 활성화하여 접하는 면의 체인을 클릭 한 번으로 선택합니다.
- 하위 사례: 하중을 적용할 하위 사례를 선택할 수 있습니다. 하중을 작성하기 전에 여러 하위 사례를 작성한 경우 리스트에 표시됩니다. 다음 예에서 하위 사례 1과 하위 사례 2를 참고하십시오. 하중은 하위 사례 1에만 적용되며 강조 표시되지 않은 하위 사례 2에는 적용되지 않습니다. 리스트에서 항목을 클릭하면 선택 상태가 전환됩니다. 하중을 정의한 후 하중을 적용할 하위 사례를 변경할 수도 있습니다. 이렇게 하려면 하중을 편집하거나, 한 하위 사례의 하중을 잘라내거나 복사하여 다른 하위 사례에 붙여넣습니다.
- 표시 옵션: 하중의 표시 옵션을 편집할 수 있습니다.
- 고급 옵션: 가변 하중을 정의할 수 있는 가변 하중 정의 섹션을 엽니다.
- 하중 정의: 선택한 유형에 따라 달라집니다. 이 섹션에는 방향, 좌표계 및 크기의 세 가지 하위 섹션이 있습니다.
- 과도 테이블 데이터: 직접 과도, 모달 과도 및 비선형 과도 해석을 위해 과도 하중을 정의하는 데 사용됩니다.
- 가변 하중 정의: 고급 옵션 버튼을 클릭하면 사용할 수 있습니다. 가변 하중을 정의하는 데 사용됩니다.
-
대화상자 최소화/최대화
새로 만들기: 현재 하중을 적용하고, 다음 하중을 정의할 수 있도록 양식을 지웁니다.
복제본 작성: 현재 하중을 적용하고 동일한 설정을 사용하여 다음 하중을 정의할 수 있도록 준비합니다. 이 기능은 상이한 도면요소에 동일한 유형의 하중을 적용하거나 동일한 도면요소에 상이한 유형의 하중을 적용하려는 경우에 유용합니다. 변경해야 하는 설정만 수정하고 다음 하중에 적용되는 설정은 유지합니다.
미리보기: 이 확인란을 클릭하면 하중의 그림 문자 표시를 동적으로 업데이트할 수 있습니다. 큰 모델에서 여러 면 또는 모서리에 대해 정의된 하중을 편집하면서 성능을 개선할 수 있도록 기본적으로 이 확인란은 선택이 취소되어 있습니다.
페이지 맨 아래의 링크를 클릭하면 하중 대화상자 내의 일부 설정에 대한 자세한 정보를 볼 수 있습니다.
