이 일반 워크플로우에 따라 Site Designer를 사용하여 대지 요소를 작성합니다.
이 워크플로우는 소프트 지형(건물 패드, 터파기 폭, 저습지, 매스 정지, 저류지), 피쳐 선(지형면 등고선 및 경사 선), 거리, 연석(주차장 교통섬 포함), 옹벽, 인도 및 주차장에 적용됩니다.
소프트 지형 요소 및 피쳐 선은 새 점을 자동으로 배치하고 기존 점을 조정하여 지형면을 수정합니다. 도로, 연석, 인도, 옹벽 및 주차장의 경우 Site Designer는 지형면을 수정하고 인공적 요소를 나타내는 요소를 모델에 추가합니다. 호스트 선이 이러한 요소의 위치를 정의합니다. 특수 Site Designer 패밀리는 요소의 형상을 제어하고 지형면을 적절하게 수정합니다.
- 대지 평면 또는 3D 뷰에서 작업할 때, Revit 모델 선 또는 상세 선 도구를 사용하여 대지 요소의 호스트 선에 대한 형상을 작성합니다.
- 주차장에는 닫힌 루프가 필요합니다. 대지 요소의 기타 유형은 닫힌 루프, 단일 선 또는 다중 세그먼트 선을 사용할 수 있습니다.
- 거리, 인도 또는 옹벽의 경우, 호스트 선은 이들 요소의 중심선을 나타냅니다.
- 닫힌 루프가 아닌 소프트 지형 요소의 경우, 호스트 선은 이들 요소의 중심선을 나타냅니다.
- 연석의 경우, 호스트 선은 연석 면을 나타냅니다.
동일한 카테고리의 다중 대지 요소를 작성하려는 경우, 이제 모든 요소에 대한 형상을 작성할 수 있습니다. 그런 다음 각 선을 개별적으로 대지 요소로 변환하여, 각각에 대한 패밀리, 유형 및 기타 특성을 지정합니다.
다음 예는 건물 패드와 저습지 두 곳에 대한 샘플 호스트 선을 나타냅니다.
- Site Designer 탭
Locate[찾기] 패널을 클릭하고 지형면에 추가할 요소에 대한 도구를 클릭합니다.

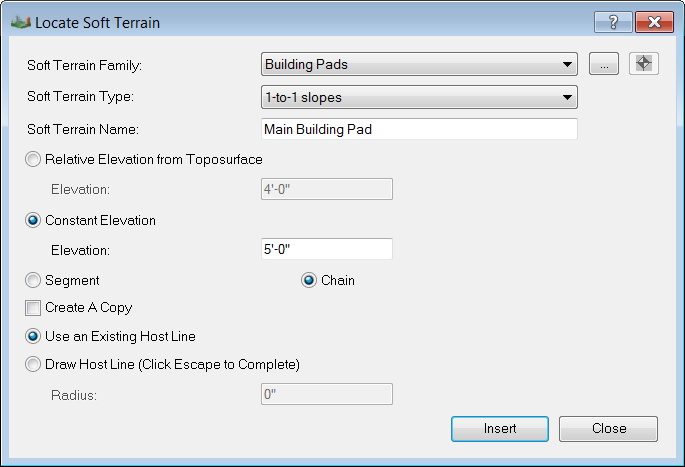

선택한 요소 카테고리에 대한 Locate[찾기] 대화상자가 표시됩니다.
- 다음과 같이 필드를 입력합니다.
- Family[패밀리]. 리스트에서 패밀리를 선택하거나, 찾아보기 버튼을 클릭하여 프로젝트에서 열 패밀리를 선택합니다.
- Type[유형]. 새 요소에 대한 패밀리 유형을 선택합니다.
- Name[이름]. 이 요소에 대한 고유한 이름을 지정합니다.
- Elevation[고도]. 대지 요소가 기존 지형을 따를지(Relative Elevation from Toposurface[지형면 기준 고도]) 또는 지형면을 절단하여 상수 고도를 유지할지(Constant Elevation[상수 고도])를 지정합니다. 지형면 위(양수) 또는 아래(음수) 거리를 입력합니다.
이러한 고도 매개변수는 옹벽, 주차장 또는 연석에는 적용되지 않습니다.
- Segment[세그먼트] 또는 Chain[체인]. 대지 요소가 사용자가 선택할 전체 호스트 선(Chain[체인]) 또는 선택한 부분만(Segment[세그먼트]) 사용하는지 여부를 나타냅니다.
- Create a copy[복사본 작성]. (선택사항) 요소를 작성할 때 Site Designer는 자동으로 호스트 선을 숨깁니다. 호스트 선을 그대로 표시하고 모델에서 참조용으로 사용할 수 있게 하려면 이 옵션을 선택합니다. Site Designer는 대지 요소의 기준으로 사용할 호스트 선의 복사본을 작성합니다.
- Use an Existing Host Line[기존 호스트 선 사용]. 기존 형상을 대지 요소에 대한 호스트 선으로 사용할 수 있도록 (Draw Host Line[호스트 선 그리기] 대신) 이 옵션을 선택합니다.
일부 요소 카테고리에 대한 Locate[찾기] 대화상자에는 추가 또는 다른 필드가 있습니다. 이러한 필드를 적절하게 입력합니다.
- Insert[삽입]를 클릭합니다.
- 도면 영역의 1단계에서 Revit 모델 선 또는 상세 선 도구를 사용하여 작성한 형상을 선택합니다.
Locate[찾기] 대화상자에서 Chain[체인]을 선택한 경우, Site Designer는 전체 선 또는 루프를 요소의 호스트 선으로 사용합니다. Segment[세그먼트]를 선택한 경우에는 선택한 세그먼트만 호스트 선으로 사용합니다.
Site Designer는 호스트 선을 사용하여 대지 요소를 작성하고, 필요한 경우 기본 지형면을 조정합니다.
주: 한 번에 하나만 선 또는 닫힌 루프를 선택할 수 있습니다. 다음 이미지는 개별적으로 작성된 여러 소프트 지형 요소를 나타냅니다.
Locate[찾기] 대화상자가 다시 표시됩니다.
- 동일한 카테고리의 다른 대지 요소를 작성하려면 프로세스를 반복합니다.
Locate[찾기] 대화상자를 종료하려면 Close[닫기]를 클릭합니다.
