설정 대화상자의 옵션을 사용하여 수동 프로파일 매핑 없이 사용자 지정 패밀리를 내보내는 방법에 대해 알아봅니다.
Advance Steel Extension for Revit은 2018 버전부터 사용자 지정(비표준) 프로파일을 동적 프로파일로 내보낼 수 있습니다. 표준 구조 강철 패밀리의 전송은 이 기능의 영향을 받지 않습니다.

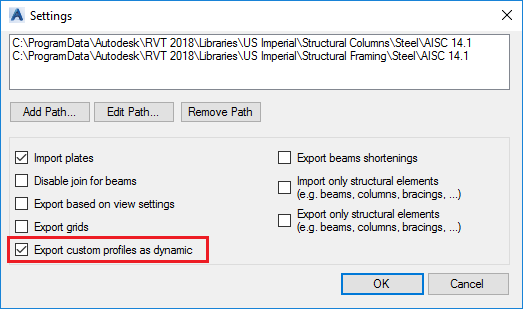

설정 대화상자에서 옵션을 사용할 수 있습니다.

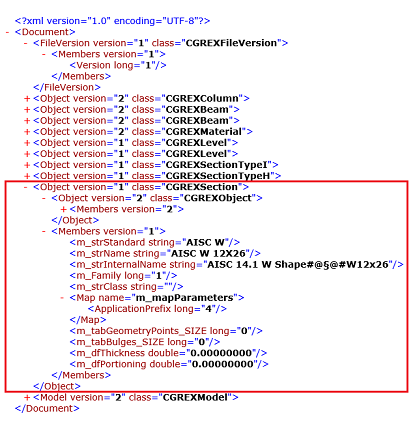

| 상자가 선택되어 있지 않음 | 이전 버전의 애드인과 동일한 동작을 유지합니다. 사용자 지정 프로파일은 프로파일 매핑 테이블을 기반으로 전송됩니다. 내보낸 사용자 지정 프로파일은 CGREXSection 아래의 .smlx 파일에 저장됩니다.
 |

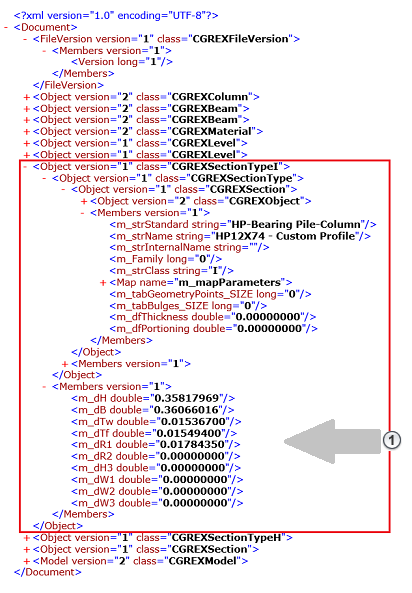

| 상자가 선택됨 | 사용자 지정 프로파일은 자동으로 동적 프로파일로 내보내며 매핑이 필요하지 않습니다. 내보낸 사용자 지정 프로파일은 CGREXSectionType 아래의 .smlx 파일에 저장됩니다.
|
- 단면 모양 매개변수
.smlx 파일은 단면 유형에 따라 단면 모양 매개변수를 저장합니다. 다음 유형이 지원됩니다.
| 유형 | 설명 |
|---|---|
| C | 채널 냉간성형 |
| CEx | 접이 포함 채널 냉간성형 |
| F | 평면 |
| H | 직사각형 속 빈 단면 |
| I | I-모양 |
| IAsym | I-모양 비대칭 |
| LA | 각도 냉간성형 |
| LZ | Z자형 냉간성형 |
| R | 원형 속 빈 단면(파이프) |
| S | 라운드 바 |
| T | T자형 |
| U | 채널 |
| W | 각도 |
Revit과 Advance Steel 간의 동적 프로파일 전송
사용자 지정 프로파일을 동적 프로파일로 .smlx로 내보내는 경우:
- 설정 대화상자에서 사용자 지정 프로파일을 동적 상자로 내보내기를 선택합니다.
- 강철 프로파일이 표준 구조 강철 패밀리(패밀리 이름 키 및 단면 이름 키가 있음)의 일부인 경우 내보내기 프로세스는 해당 프로파일을 표준 프로파일로 전송합니다. Revit 패밀리 기반 단면 매핑을 참고하십시오.
- 강철 프로파일이 표준 구조 강철 패밀리의 일부가 아닌 경우 확장에서 동적 프로파일로 내보냅니다.
- 프로파일을 동적 프로파일로 내보낼 수 없는 경우(예: 단면이 지원되지 않는 경우) 표현식 규칙 매핑이 사용됩니다.
- 프로파일을 전혀 내보낼 수 없는 경우 패밀리 및 프로필 이름은 .smlx 파일 내에 기록됩니다.
주:
- 사용자 지정 프로파일을 동적으로 내보내기 옵션을 선택하지 않은 경우 2단계는 생략되고 이전 버전의 소프트웨어와 동일하게 동작합니다.
- 표준 구조 강철 패밀리의 프로파일을 수정하고 옵션을 선택하여 프로파일을 내보낼 경우 표준 구조 강철 패밀리 메커니즘을 사용하여 프로파일을 가져옵니다. 이 경우 이 요소에 대한 수정 사항은 전송되지 않습니다.
- 사용자 지정 패밀리를 사용하는 요소를 동적 프로파일로 내보낼 수 없는 경우 GTCMapping.mdb 표현식 규칙에 따라 매핑 메커니즘을 사용하여 내보냅니다.이 경우 이 요소에 대한 수정 사항은 전송되지 않습니다.
Revit에서 .smlx 파일을 가져오는 경우:
- 표준 단면은 표준 구조 강철 패밀리를 사용하여 전송된 다음 표현식 규칙 매핑 시스템을 사용하여 전송됩니다. 프로파일을 가져올 수 없는 경우 수동 매핑 대화상자가 나타납니다.
- 동적 단면은 각 단면 유형에 대해 템플릿 패밀리를 사용하여 자동으로 전송됩니다.
주: Revit에서 동적 프로파일을 가져오는 경우 Revit에서 일반 사용자 지정 패밀리 및 유형을 로드하면 해당 패밀리를 사용하여 동적 프로파일을 가져옵니다. 이 단계가 끝난 후에만 Advance Steel Extension for Revit이 설치된 패밀리가 사용됩니다. 이러한 패밀리는 보와 기둥 폴더의 C:₩Program Files₩Autodesk₩Autodesk Advance Steel 2018 Extension for Autodesk Revit₩Family Templates에 설치됩니다.
Advance Steel에서 .smlx 파일을 가져오는 경우: 동적 프로파일이 Advance Steel로 전송되고 모델 내에 저장됩니다. AstorProfiles.mdf 내에 작성된 항목이 없습니다. 동적 프로파일의 단면 모양을 수정하거나 처음부터 해당 프로파일을 만들 수 없습니다. Advance Steel에서 동적 단면을 사용하는 유일한 방법은 Revit에서 가져오는 것입니다.
동적 프로파일 동기화
동적 프로파일은 단면 유형에 대해서만 비교됩니다. 이러한 수정 사항만 동적 프로파일에 동기화할 수 있습니다.
주: 설정 대화 상자의 동일한 옵션을 사용하여 동기화를 수행해야 합니다. .smlx 파일을 사용자 지정 프로파일을 동적으로 내보내기 옵션을 선택하여 작성한 경우 동기화할 때 이 옵션이 선택되어 있는지 확인하고 반대의 경우(옵션이 선택되어 있지 않은 경우 동기화 중에 선택 해제 상태로 유지해야 함)도 마찬가지입니다. 이 조건을 준수하지 않으면 동기화 대화상자에서 .smlx 파일을 로드할 때 유형 비호환성 경고 메시지가 나타납니다. 또한 동기화할 수 없는 GTC ID가 포함된 모델과 동일한 위치에 로그 파일이 작성됩니다. 일반 사용자 지정 프로파일과 동적 프로파일 간의 비교가 불가능하기 때문에 동기화에 실패합니다. 조건을 준수하지 않고 동기화 프로세스를 계속하는 경우 수정된 추가 선이 동기화 대화상자에 나타날 수 있습니다.
동기화 대화상자에는 많은 위치 수정된 선이 표시됩니다. 이는 동적 프로파일이 항상 시스템 축과 함께 모양의 중심에 가져오기 때문에 발생합니다.
