Revit 모델에 제작 부품 배치

부품을 배치하려면 서비스 및 그룹을 선택합니다.

부품 검색기라고도 하는 MEP 제작 부품 팔레트를 사용하여 서비스 및 그룹을 선택하고 도면 영역에서 배치할 제작 부품을 선택합니다. 팔레트에 부품이 나열되지 않은 경우 설정을 클릭하여 제작 설정 대화상자를 열고 MEP 제작 부품 팔레트에 컨텐츠를 로드합니다.

동영상: Revit에서 MEP 제작 모델 작성

1. MEP 제작 부품 팔레트가 표시됩니다. MEP 제작 부품 팔레트는 Revit에서 새 모델을 작성할 때 기본적으로 표시됩니다. 다음 방법 중 하나를 사용하여 해당 화면표시를 켜기 또는 끄기로 전환합니다.
   • 시스템 탭제작 패널(제작 부품)을 클릭합니다.
   • 도면 영역에서 마우스 오른쪽 버튼을 클릭한 다음 탐색기MEP 제작 부품을 클릭합니다.
   • 뷰 탭창 패널 사용자 인터페이스 드롭다운MEP 제작 부품을 클릭합니다.
   • 키보드 바로 가기 PB를 입력합니다.
   주: 제작 구성을 지정하도록 요청하는 메시지가 표시되면 제작 설정 대화상자를 사용하여 제작 구성 및 로드 서비스를 지정합니다.
2. MEP 제작 부품 팔레트의 드롭다운 리스트에서 서비스 및 그룹을 선택합니다.
3. 부품 버튼을 클릭합니다.
   • 일부 부품 버튼에는 화살표가 있어 사용 가능한 부품 리스트에서 선택할 수 있습니다. 각 부품에 대한 툴팁에 부품이 사용될 조건이 표시됩니다.

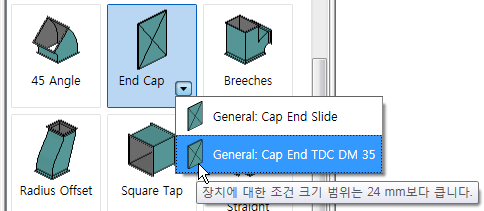

     화살표를 클릭하면 드롭다운 리스트에서 크기에 기반한 추가 부품이 표시됩니다. 이 드롭다운 리스트는 라우팅 기본 설정과 유사한 서비스 정의 조건으로 제어됩니다. 예를 들어, 구부림은 최대 특정 크기의 프레스 구부림과 이 크기 이상의 세그먼트 구부림을 사용했을 수 있습니다. 리스트에서 부품 위에 마우스 커서를 올려 놓으면 툴팁은 부품의 조건을 기준으로 크기 범위를 표시합니다.

   • MEP 제작 부품 팔레트의 일부 부품 버튼은 회색으로 표시됩니다.



     이는 제작 부품이 현재 Revit의 항목 컨텐츠(ITM)에 의해 지원되지 않음을 나타냅니다. 현재 플렉시블 덕트, 구조 부재, 공기 터미널 및 기계 장비에 대한 제작 구성요소는 지원되지 않습니다. 이러한 구성요소 대신 카테고리의 표준 배치 도구를 사용하여 Revit 패밀리(RFA) 기반 구성요소를 사용할 수 있습니다.

   • 크기를 지정하기 위해 구매한 덕트 및 파이프 장치와 같은 일부 부품은 특성 팔레트에서 제품 항목 필드를 가집니다. 제품 항목 리스트는 선택한 부품에 사용할 수 있는 크기의 카탈로그입니다. 제품 리스트 부품을 배치할 때 특성 팔레트의 제품 항목에 대한 구속조건 아래에서 크기를 선택합니다. 부품 편집 버튼을 사용하여 일반 또는 템플릿 부품의 치수를 수정합니다. 일반 부품을 배치할 때 특성 팔레트의 기본 끝 아래에서 주 1차 폭 및 주 1차 깊이에 대해 크기를 입력합니다. 치수 아래에서 길이 옵션 및 길이를 지정합니다. 카탈로그 부품은 고정 크기 하나로 사용할 수 있습니다.
   • 직사각형 덕트장치와 같은 다른 제작 부품은 플렉시블 매개변수를 가집니다. 가장 일반적으로 사용되는 매개변수를 특성 팔레트에서 사용할 수 있습니다.
     주: 일반 덕트를 배치할 때 부품 재료를 지정해야 합니다. 특성 팔레트의 기계 아래에서 부품 재료를 지정합니다.
4. (선택 사항) 기계 아래 특성 팔레트에서 단열재 또는 라이닝을 덕트 또는 파이프에 추가하려면 단열재 사양에 대한 드롭다운 리스트를 클릭합니다.
5. 부품을 배치하려면 도면 영역에 커서를 놓고 클릭하여 부품을 배치합니다.

   일반 부품을 배치할 때 각 부품의 크기는 연결된 부품을 기준으로 자동으로 지정됩니다.
   팁: 챌판을 작성하려면 CTRL 키를 누른 채로 스페이스바를 누릅니다. 챌판을 작성할 때 부품 자체를 빈 공간에 배치해야 합니다.
6. MEP 제작 부품 팔레트에서 부품을 계속 선택하고 배치합니다.
   팁: 서비스 표시 도구를 사용하여 추가 부품을 배치하는 동시에 신속하게 서비스 및 그룹을 선택합니다.
7. (선택 사항) 현재 연결되지 않은 커넥터에 대해 연결 해제 표식기를 표시할 수 있습니다. 해석 탭시스템 확인 패널(연결 해제 표시)을 클릭하고 다음 중 하나 이상을 선택합니다.
   • 덕트
   • 파이프
   • 케이블 트레이 및 배선
   • 전기
   • 제작 행거
