15장: 평면을 사용하여 결과 이해

이전: 연습 7 | 다음: 연습 8

결과 평면은 3D 모형에서 데이터를 시각화하기 위한 기본 도구입니다. 이들은 절단 평면으로 Autodesk® CFD 결과 시각화에서 다음과 같은 몇 가지 역할을 합니다.

이 장에서는 다음 항목에 주안점을 둡니다.

• 평면 작성 및 관리
• 평면 배치 및 모양 제어
• 평면의 데이터 측정 및 플로팅
• 평면을 사용하여 벌크 값 측정

평면 작성 및 관리

결과 평면 워크플로우

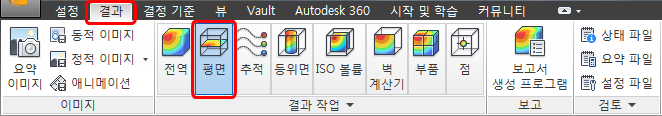

평면을 작성하려면

• 온 모형: 모형 또는 모형 근처를 마우스 오른쪽 버튼으로 클릭합니다(기존 평면 아님). 평면 추가를 클릭합니다.
• 오프 모형: 평면 상황에 맞는 패널에서 추가를 클릭합니다. 또는 설계 연구 막대의 평면 분기를 마우스 오른쪽 버튼으로 클릭하고 평면 추가를 클릭합니다.

평면 이름을 바꾸려면

• 설계 연구 막대에서 평면 ID를 마우스 오른쪽 버튼으로 클릭하고 이름 바꾸기를 클릭합니다.

평면을 선택하려면

• 온 모형: 평면을 마우스 왼쪽 버튼으로 직접 클릭합니다.
• 오프 모형: 설계 연구 막대에서 해당 이름을 선택합니다.

주: 수정하기 전에 평면을 선택합니다.

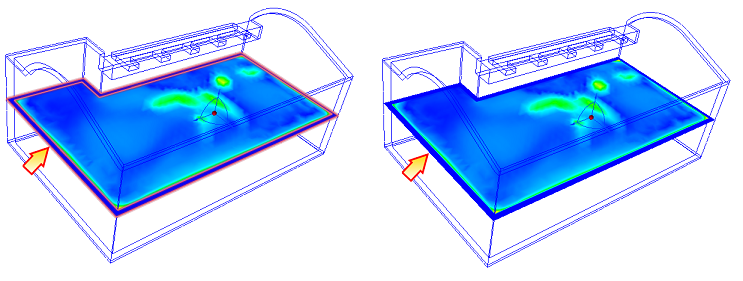

활성 평면의 강조 표시를 사용 안 함으로 설정하려면

• 평면 상황에 맞는 드롭다운 메뉴에서 윤곽 표시를 선택해제합니다.

평면을 숨기려면

• 설계 연구 막대에서 ID 옆에 있는 가시성 확인란을 선택해제합니다.

주: 사용 안 함으로 설정된 평면은 표시되지 않으며, 수정할 수 없습니다. 평면 숨기기 기능은 특정 평면의 이미지를 캡처할 때 유용합니다.

평면을 삭제하려면

• 온 모형: 마우스 오른쪽 버튼으로 클릭하여 평면을 선택하고 제거를 클릭합니다.
• 오프 모형: 설계 연구 막대에서 평면 ID를 마우스 오른쪽 버튼으로 클릭하고 제거를 클릭합니다.

주: 요약 평면을 사용하여 설계 연구의 모든 시나리오에 대한 벌크 결과를 계산하고 설계 기준에 저장할 수 있습니다. 이것은 정보에 입각한 설계 결정 수립에 중요한 유량, 압력 및 기타 데이터를 비교하는 강력한 방법입니다.

평면 배치 및 모양 제어

평면 컨트롤

평면을 이동하려면

• 온 모형: 트라이어드에서 축을 마우스 왼쪽 버튼으로 클릭한 후 원하는 위치로 끕니다.

• 오프 모형: 평면 상황에 맞는 패널에서 편집을 클릭합니다.  평면 컨트롤 대화상자에서 이동 슬라이더 막대를 끕니다.

주: 평면은 자체에 대해 수직 방향으로만 이동할 수 있습니다.

평면을 회전하려면

• 온 모형: 트라이어드에서 호를 끕니다.

(회전 중심을 변경하려면 평면 내에서 트라이어드를 끕니다. 회전의 중심은 트라이어드 원점입니다.)

• 온 평면: 마우스 왼쪽 버튼을 클릭합니다. 평면을 정렬할 축을 선택합니다.

• 오프 모형: 평면 상황에 맞는 패널에서 편집을 클릭합니다. 평면 컨트롤 대화상자에서 회전 슬라이더 막대를 끕니다.

모형 표면에 맞춰 정렬하려면

• 온 평면: 마우스 왼쪽 버튼을 클릭한 다음 표면에 정렬 버튼을 클릭합니다.

• 대체 온 평면: 마우스 오른쪽 버튼을 클릭한 다음 표면에 정렬을 클릭합니다.

표면에 정렬 명령을 호출한 후에 모형에서 원하는 표면을 클릭합니다. 평면이 선택한 표면으로 이동되고 평행으로 배치됩니다. 선택한 표면이 평면이 아닌 경우 평면은 표면의 선택 점과 가장 가까운 요소 면으로 이동합니다.

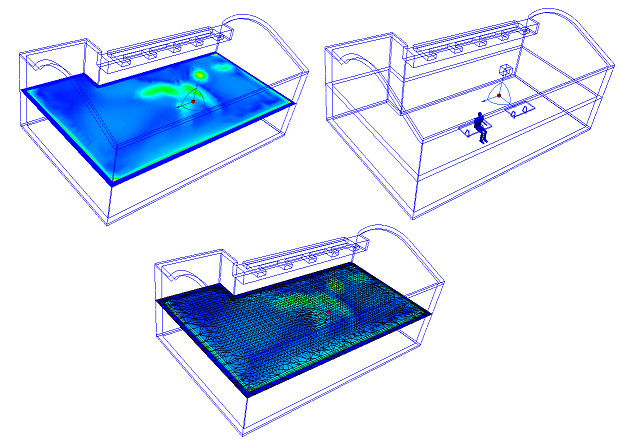

모양을 변경하려면

• 온 평면: 마우스 오른쪽 버튼을 클릭합니다. 옵션을 선택합니다.
• 오프 모형: 평면 상황에 맞는 패널에서 편집을 클릭합니다. 모양 메뉴에서 선택합니다.

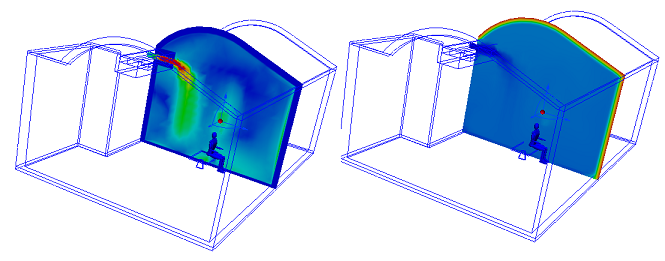

표시된 결과 수량을 변경하려면

• 온 평면: 마우스 오른쪽 버튼을 클릭합니다. 결과를 클릭하고 리스트에서 선택합니다.
• 오프 모형: 평면 상황에 맞는 패널의 결과 메뉴에서 선택합니다.

평면에 결과를 저장하려면

• 온-평면: 마우스 오른쪽 버튼을 클릭한 다음 테이블 저장...을 클릭합니다.
• 오프 모형: 컨트롤 대화상자에서 테이블 저장...을 클릭합니다. 결과 해상도를 수정하려면 그리드 간격 슬라이더를 끕니다.

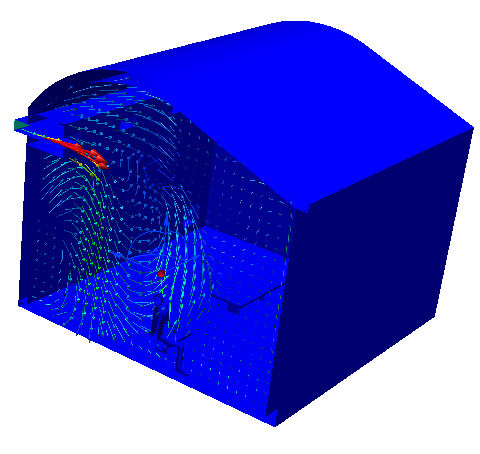

음영처리된 모형에서 평면을 보려면

자르기는 특정 모형 영역의 가시성을 향상하며 모형이 음영처리될 때 벡터를 표시하는 강력한 방법입니다.

• 자르기를 사용으로 설정하려면 결과 평면을 마우스 오른쪽 버튼으로 클릭하고 자르기를 선택합니다.
• 모형의 "다른" 면이 표시되는 경우 평면을 다시 마우스 오른쪽 버튼으로 클릭하고 자르기 반전을 선택합니다.
• 자르기를 사용 안 함으로 설정하려면 결과 평면을 마우스 오른쪽 버튼으로 클릭하고 자르기를 선택해제합니다.

벡터

벡터를 사용하거나 벡터 수량을 변경하려면

• 온 평면: 평면을 마우스 오른쪽 버튼으로 클릭합니다. 벡터를 클릭하고 수량을 선택합니다.

• 오프 모형: 평면 상황에 맞는 패널의 벡터 메뉴에서 선택합니다.

벡터 모양을 변경하려면

• 온 평면: 평면을 마우스 오른쪽 버튼으로 클릭합니다. 벡터 > 설정...을 클릭합니다.
• 오프 모형: 평면 상황에 맞는 패널에서 편집옆에 있는 화살표를 클릭하고 벡터 설정을 선택합니다.

벡터 밀도를 제어하려면

• 벡터 설정 대화상자에서 그리드 간격 슬라이더를 끕니다.
• 슬라이더 범위보다 더 좁거나 넓은 그리드 간격을 지정하려면 슬라이더 옆에 있는 필드에 값을 입력합니다.

더 보기...를 클릭하여 다음과 같이 변경합니다.

화살촉 표시를 제어하려면

• 화살촉을 사용 안 함으로 설정하려면 화살촉 표시를 선택해제합니다.
• 벡터 화살표 크기를 변경하려면 화살촉 크기 값을 지정합니다. (기본 크기인 1을 사용하면 화살촉 크기가 벡터 길이에 따라 배율이 조정됩니다.)
• 모든 벡터를 동일한 크기로 축척하려면 축척 비율 값을 수정합니다.

활성 벡터가 지정한 범위 내에 있는 영역을 표시하려면

1. 필터링을 선택합니다.
2. 최소 및 최대 필드에 범위를 입력합니다.

전체 모형을 표시하려면 재설정을 클릭하거나 필터링을 선택해제합니다.

평면 기능

평면은 광범위한 시각화 기능을 제공합니다.

• 평면은 횡단면에 그래픽으로 결과를 표시합니다.
• 평면에서는 평면형 횡단면을 통해 벌크 데이터를 추출할 수 있습니다.
• 평면은 XY 플롯의 기준으로 사용됩니다.

평면 기능 액세스

주: 평면이 결과 작업 패널에서 선택되어 있는지 확인합니다.

• 온 모형 방법 1: 평면을 마우스 왼쪽 버튼으로 클릭하고 상황에 맞는 도구막대 아이콘을 클릭합니다.

a 설정(컨트롤) b. 벡터 설정 c. 벌크 d. XY 플롯

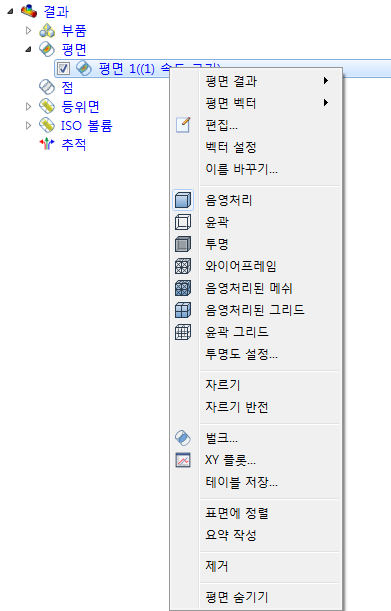

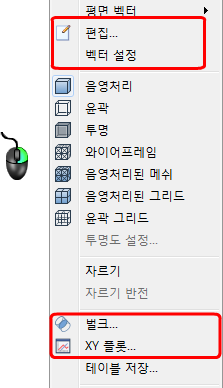

• 온 모형 방법 2: 평면을 마우스 오른쪽 버튼으로 클릭하고 메뉴에서 선택합니다.

• 오프 모형: 평면 상황에 맞는 패널에서 해당 아이콘을 클릭합니다.

• 오프 모형 방법 2: 설계 연구 막대의 평면 분기에서 평면을 마우스 오른쪽 버튼으로 클릭합니다.

평면의 데이터 측정 및 플로팅

결과 평면에서는 흐름 및 열 동작의 시각적 피드백 외에, 양적 결과에도 액세스할 수 있습니다. 실시간으로 결과를 측정하는 방법으로는 다음 세 가지가 있습니다.

마우스로 프로브

1. 결과 평면 위의 원하는 위치 위로 마우스를 가져갑니다.
2. 인터페이스 왼쪽 아래 구석에 있는 상태막대에서 결과를 봅니다.

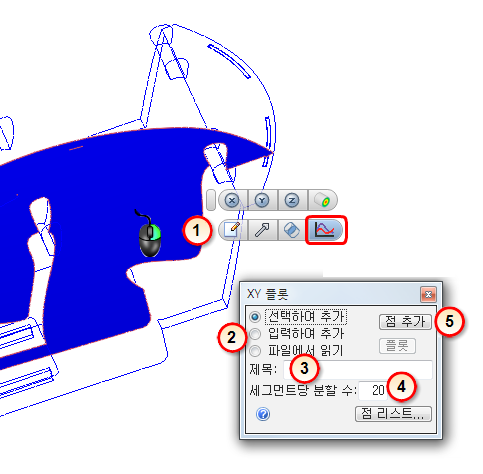

XY 플롯 작성

절단 표면에서 점을 선택하거나, 점 좌표를 입력하거나, 이전 플롯에서 저장된 점을 사용하여 XY 플롯을 작성합니다. XY 플롯에서 최대 점 수는 500입니다.

1단계: 결과 평면 작성 및 XY 플롯 대화상자 열기

2단계: 점 선택 방법 선택:

• 선택하여 추가
  • 점 추가를 클릭합니다.
  • 플롯이 통과할 절단 평면의 위치를 클릭합니다. 점 리스트 영역에 점이 표시됩니다.
  • 최소 두 개의 점이 필요합니다.

• 입력하여 추가
  • 필드에 X, Y및 Z 좌표를 쉼표로 구분하여 지정합니다. 대괄호나 괄호는 사용하지 않도록 합니다.
  • 추가를 클릭합니다.

• 파일에서 읽기
  • XY 플롯 점 위치를 파일에 저장하려면 점 저장을 클릭합니다.
  • 저장된 점 위치를 사용하여 새 XY 플롯을 작성하려면 파일에서 읽기를 선택합니다. 찾아보기를 클릭하고 원하는 xyp 파일을 선택합니다.

주: 저장된 점 위치를 사용하여 다른 시나리오에 플롯을 작성할 수 있습니다.

3단계: 제목 입력

• 플롯의 제목을 지정합니다. 이 항목은 선택 사항입니다. 제목을 입력하지 않으면 플롯에 "제목 없음"이 지정됩니다.

4단계: 분할 수 변경

• 모든 점 사이의 기본 분할 수는 20입니다.
• 이 값을 수정하여 플롯 해상도를 변경합니다.

주: 분할 수는 2에서 500 사이여야 합니다.

5단계: 플롯 작성

• 플롯을 작성하려면 플롯을 클릭합니다.

테이블 저장

이 명령을 실행하면 평면 전체에 균일하게 분포된 점에 대해 쉼표로 구분된 변수(".csv ") 파일이 저장됩니다.

• 온-평면: 마우스 오른쪽 버튼을 클릭한 다음 테이블 저장...을 클릭합니다.

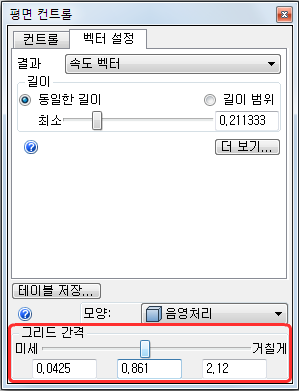

테이블에 저장되는 점 수를 변경하려면 다음과 같이 벡터 설정 탭에서 그리드 간격 해상도를 수정합니다.

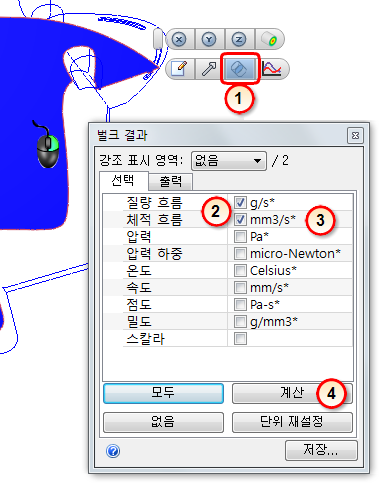

평면을 사용하여 벌크 값 측정

벌크 계산기는 신속하게 계산하고 결과 평면에 벌크 가중치 결과를 표시합니다. 벌크(질량-가중치) 결과는 활성 평면이 이동할 때 자동으로 업데이트됩니다.

워크플로우

먼저 결과 평면을 원하는 위치에 놓습니다.

1. 벌크 대화상자를 엽니다.
2. 벌크 계산을 위해 원하는 수량을 선택합니다.
3. 옆에 있는 메뉴 목록을 사용해서 출력 수량의 단위를 변경합니다.
4. 계산 버튼을 클릭합니다.
5. 벌크 결과가 출력 탭에 기록됩니다.

과도 해석을 애니메이션하면서 벌크 데이터를 저장하려면 저장 버튼을 클릭합니다. 활성 시간 단계의 결과가 Excel csv 파일에 저장됩니다.

주

• 압력은 정적 게이지 압력입니다.
• 체적 유량은 속도에 면적을 곱한 값입니다.
• 압력 힘은 면적 위에 적분된 압력입니다(면적 가중 압력입니다. 압력 값은 질량 가중 압력 값을 생성합니다.)
• 속도 구성요소는 속도를 선택하여 표시합니다.
