이 단계에서는 엔클로저 전체 및 특정 부품의 온도 결과를 검토합니다.

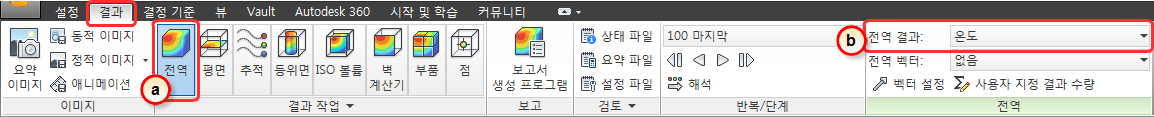

1. 모든 부품의 온도를 표시하려면:
- a. 결과 > 결과 작업 > 전역을 클릭합니다.
- b. 전역 결과 메뉴에서 온도를 선택합니다.
다음 결과가 표시되어야 합니다.

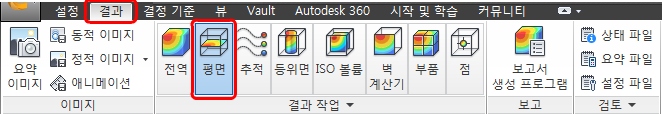

2. 결과 (탭) > 결과 작업 (패널) > 평면을 클릭합니다.

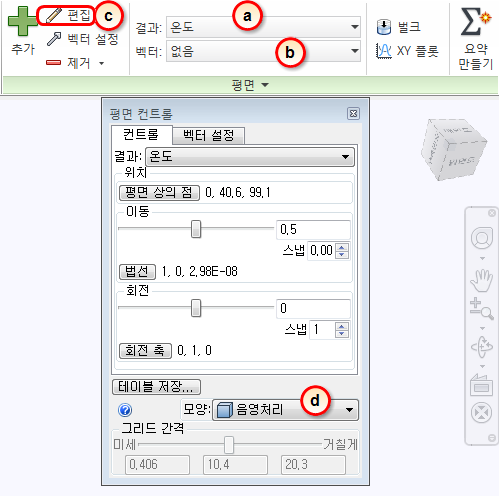

3. 평면에 온도를 표시하고 벡터를 숨깁니다.
- a. 평면 상황에 맞는 패널의 결과 메뉴에서 온도를 선택합니다.
- b. 평면 상황에 맞는 패널의 벡터 메뉴에서 없음을 선택합니다.
- c. 평면 상황에 맞는 패널에서 편집을 클릭합니다.
- d. 모양 메뉴에서 음영처리를 선택합니다.

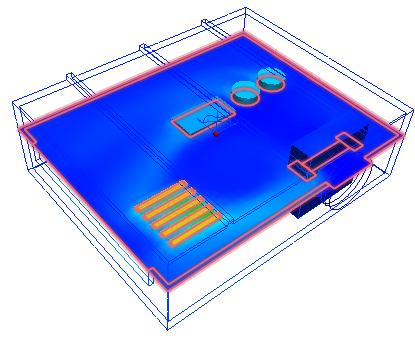

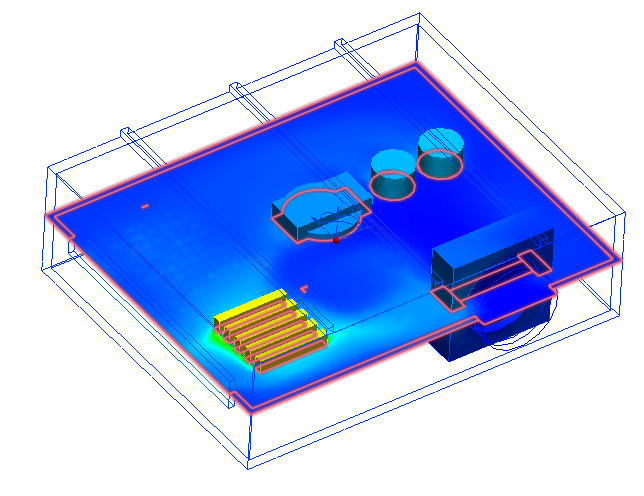

다음 결과가 표시되어야 합니다.
주: 온도 분포를 더 많이 표시하려면 평면을 이동합니다.

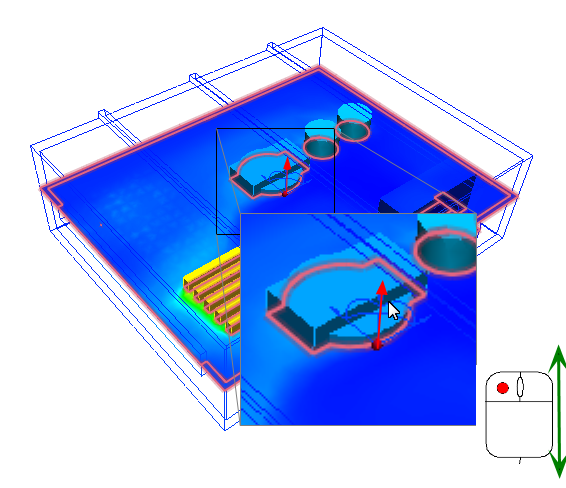

4. 평면을 이동하려면 수직 축을 마우스 왼쪽 버튼으로 클릭하고 평면을 아래로 끕니다.

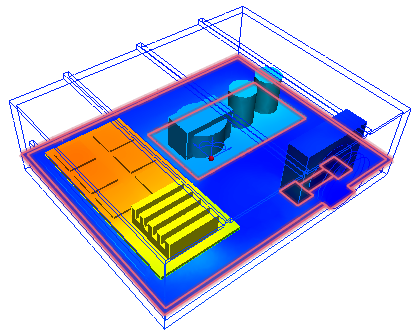

엔클로저를 통해 평면을 이동하면 다음 결과가 나타납니다.
이러한 뷰에는 엔클로저 전체의 공기 온도 및 구성 요소가 표시됩니다. 구성요소 온도는 전자 엔클로저 시뮬레이션의 가장 중요한 결과 중 하나이므로 이러한 온도 값 중 일부를 추출합니다.
5. 뷰를 간단히 나타내기 위해 평면 상황에 맞는 패널에서 제거를 클릭하여 평면을 제거합니다.
6. 전체 모형의 비주얼 스타일을 음영처리로 변경합니다(신속 접근 도구막대).

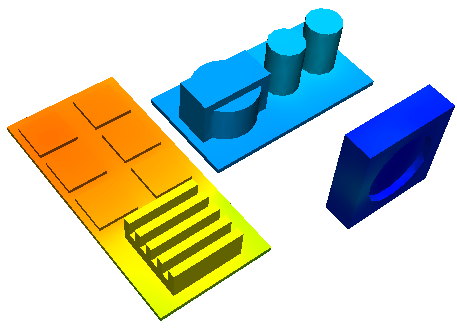

7. Ctrl 키를 누른 채 엔클로저 및 공기 부품을 마우스 가운데 버튼으로 클릭하여 숨깁니다. 다음 결과가 표시되어야 합니다.

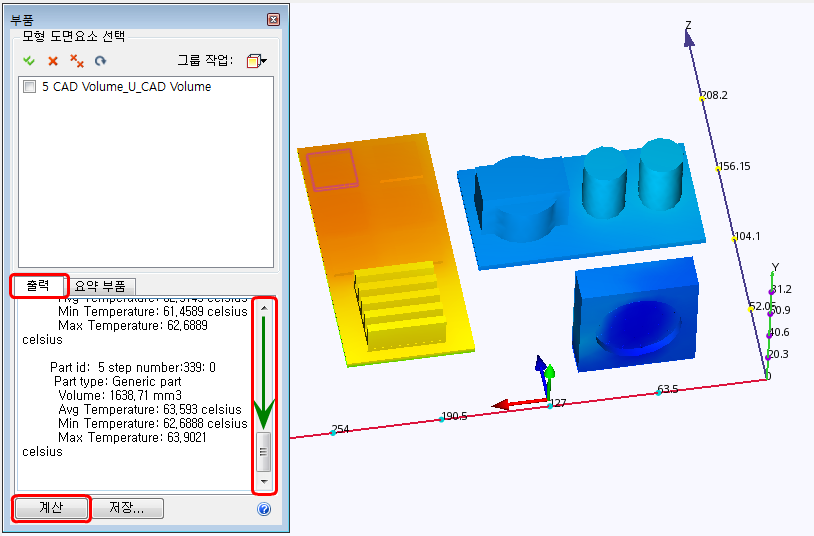

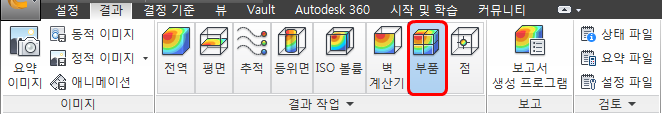

8. 결과 (탭) > 결과 작업 (패널) > 부품을 클릭합니다.
9. 작은 칩을 선택하고 계산을 클릭합니다. 출력 탭에 온도가 표시됩니다.
10. 다른 부품으로 반복하여 엔클로저 전체의 구성요소 온도를 확인합니다.
주: 이 절차는 선택한 각 구성요소의 정확한 온도를 표시합니다. 이러한 구성요소를 개별적으로 또는 함께 선택할 수 있습니다. 6개 칩의 온도가 권장 최대 온도인 60 °C에 가까운 것을 볼 수 있습니다.
