결합된 궤도/회전 동작은 또 다른 결합 동작 모드입니다. 즉, 객체는 회전 축을 중심으로 회전하고 회전 축에 평행인 축에 대해 선회합니다. 회전 동작은 이 장의 각도 동작 섹션에 설명되어 있습니다.

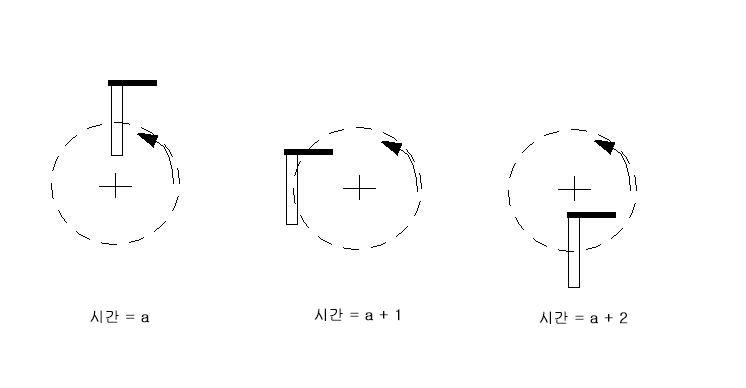

궤도 동작은 축을 중심으로 하는 객체의 원형 변위입니다. 순수 궤도(회전 구성요소 없음)에 있는 객체의 방향은 변경되지 않습니다. 이는 다음과 같습니다.

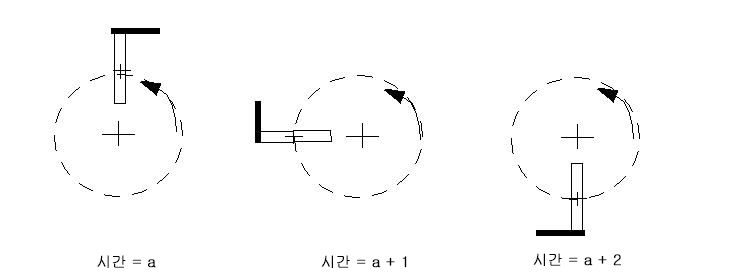

결합된 회전 및 궤도 모션은 아래에 나와 있습니다(이 그래픽에서 회전 및 궤도 속도는 동일함).
궤도 속도는 일반적으로 기본 회전 속도보다 느립니다.

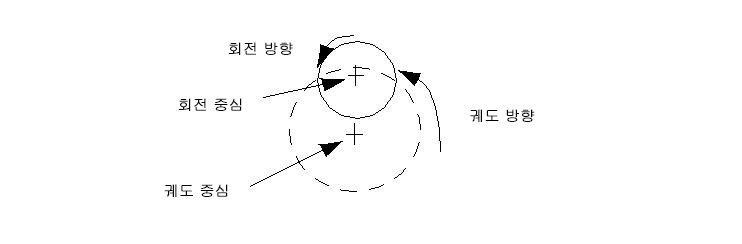

결합된 궤도/회전 동작이 일반적으로 적용되는 경우는 편심 궤도(또는 소용돌이) 구성요소가 있는 펌프 샤프트입니다. 샤프트는 중심선을 따라 회전할 뿐 아니라 추가 축을 중심으로 편심 회전도 진행됩니다.
객체에 대해 궤도를 지정하면 샤프트 궤도의 결과로 베어링 및 기타 설비에 전달된 힘의 불균형을 이해할 수 있게 됩니다.
두 동작은 사용자 규정 또는 유동 구동일 수 있습니다. 궤도가 유동 구동인 경우 움직이는 객체에 작용하는 힘이 합산되고 해당 가속도가 계산됩니다. 속도 및 변위는 다음 관계를 사용하여 원형 궤도 경로로 제한됩니다.
궤도 동작의 두 요소인 회전 및 궤도는 사용자 규정 또는 유동 구동과는 별개로 정의됩니다. 동작 작업 대화상자의 유동 구동 확인란은 재료 편집기에서 각 요소가 정의되는 방식을 제어합니다. 사용자 규정 및 유동 구동의 가능한 조합은 아래와 같습니다.
- 사용자 규정 회전/사용자 규정 궤도
- 유동 구동 회전/사용자 규정 궤도
- 사용자 규정 회전/유동 구동 궤도
- 유동 구동 회전/유동 구동 궤도
다음 섹션에서는 사용자 규정 및 유동 구동 궤도 동작을 설정하는 방법에 대해 설명합니다. 설명된 변형 방법은 두 사용자 규정/유동 구동 조합에 적용됩니다.
