PTC Creo 및 Pro/Engineer에서 모형을 시작하는 방법에서는 그래니트 커널이 사용됩니다.
그래니트는 Pro/Engineer의 기본 형상 커널입니다. 이것은 Pro/Engineer에서 Autodesk® CFD로 진행되는 기본 시작 메커니즘의 토대가 됩니다.
이점
그래니트 프로세스는 다음과 같은 몇 가지 중요한 이점을 제공합니다.
- Autodesk® CFD에서 시작한 후에도 Pro/Engineer 인터페이스를 계속 액세스할 수 있습니다. Pro/Engineer와 상호 작용할 수 있으며 원할 경우 해당 인터페이스를 닫을 수도 있습니다. (이 방법은 Autodesk® CFD
- 해석이 메쉬될 때 Pro/Engineer를 열 필요는 없습니다. 메쉬 프로세스 중에 Autodesk® CFD는 최소화되지 않습니다.
- 그래니트를 사용하기 위해 Pro/Mesh 또는 Pro/Mechanica 라이센스가 필요하지는 않습니다.
- 그래니트를 사용하면 형상 도구를 통해 형상을 조작할 수 있습니다.
- 원격으로 해석되는 Pro/Engineer 기반 시나리오는 원격 컴퓨터에서 메쉬될 수 있습니다. 마찬가지로 대기된 시나리오도 차례가 되면 메쉬됩니다. 시작하기 전에 메쉬할 필요는 없습니다.

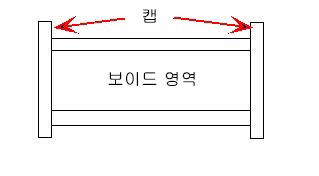

- 그래니트 메커니즘은 많은 경우에 자동 보이드 채우기를 보다 잘 처리합니다. 내부 보이드를 지나 확장되는 캡의 경우 그 효과가 좀 더 뛰어납니다.
- Pro/Engineer 부품 또는 조립품 파일을 직접 읽어 설계 연구를 작성하거나 기존 설계를 직접 업데이트할 수 있습니다.
주: Pro/Engineer 외부의 개구부 그래니트 형상은 변경될 경우(예를 들어 설계 연구를 위해) 연관성이 보장되지 않습니다. 형상에 오류가 있을 경우 처리 방법이 제공되지 않으며(예: AutoPrep) CAD 속성이 시뮬레이션 모형으로 전송되지 않습니다. 이 방법은 편리하지만 Pro/Engineer에서 직접 모형을 시작하는 것이 좋습니다.
제한
그래니트 방법에서는 다음과 같은 제한이 적용됩니다.
- 대부분의 경우 단순화된 표현을 포함하는 모형은 그래니트에서 직접 시작할 수 없습니다. 그 이유는 그래니트를 통해서는 다른 표현 간을 구분할 방법이 없으므로 마스터 표현이 Autodesk® CFD에서 해석 모형으로 사용되기 때문입니다.
주: 맨 위 단계 조립품의 단순화된 표현이 부품을 제외하는 데 사용되고, 나머지 모든 부품이 마스터 표현에 있을 때, 그래니트에서 실행하면 단순화된 표현이 해석 모형이 됩니다. 그러나 조립품의 단순화된 표현이 부품의 단순화된 표현(부품 마스터 표현 대신)으로 구성될 경우 그래니트에서 실행하면 조립품의 마스터 표현만이 시뮬레이션 모형이 됩니다.
- 빈 부품을 포함하는 조립품은 그래니트 방법을 사용할 때 Autodesk® CFD에서 실행되지 않습니다.
- Mechanica 시뮬레이션 피쳐(체적 및 표면)는 시뮬레이션 모형에 포함되지 않습니다. (메쉬 미세 조정 영역은 시뮬레이션 체적이 사용되는 것과 같은 방식으로 메쉬 밀도를 조정하는 방법을 제공합니다.)
- 퀼트(예: 표면 부품)를 포함하는 2D 모형 및 3D 모형은 지원되지 않습니다.
- Pro/Engineer에 설정된 작업 디렉토리는 형상이 저장된 것과 동일한 디렉토리에 있어야 합니다. 작업 디렉토리가 올바르게 설정되지 않은 경우 그래니트를 통해 Autodesk® CFD에서 시작할 수 없습니다.
- 그래니트 방법을 사용하거나 Autodesk® CFD에서 직접 열어 시작한 Pro/Engineer 형상은 컴퓨터에 로컬로 존재해야 합니다. 즉, 그래니트 방법을 Pro/Intralink를 통해 액세스된 형상에서는 사용할 수 없습니다. 이를 위해서는 다음 세 가지 다른 작업을 수행할 수 있습니다.
- Pro/Engineer 내에서 작업 디렉토리를 Intralink 내부로 설정합니다. 이렇게 하면 모든 Autodesk® CFD 생성 파일이 Intralink에 기록됩니다.
- 형상의 복사본을 Intralink 외부의 로컬 폴더에 배치합니다. 이렇게 하면 형상 및 해석이 동일한 로컬 작업 디렉토리에 공존할 수 있습니다.
- Intralink에서 시작할 경우 Mechanica 시작 방법을 사용하십시오.
- 일반적인 인스턴스만 활성 모형 실행 옵션을 사용하여 시작할 수 있습니다. 일반적이지 않은 인스턴스는 활성 모형 실행 옵션을 사용하여 시작할 수 없습니다.
