- 하나 이상의 객체를 선택합니다.
- 동작 빠른 편집 대화상자를 열려면 동작 상황에 맞는 패널에서 편집을 클릭합니다.
- 유형으로 각도를 선택합니다.
- 흐름이 동작을 구동하는 경우 흐름 구동을 선택합니다.
- 모션 편집 줄에서 편집을 클릭합니다. 이렇게 하면 사용자 규정 또는 흐름 구동 모션 편집기가 열립니다. 동작 특성을 정의합니다.
- 각도 모션 매개변수인 회전 축, 회전 중심, 초기 위치, 최소 및 최대 경계(흐름 구동 전용)를 지정합니다.
- 적용을 클릭합니다.
회전 축
벡터를 입력하거나 팝업을 사용하여 회전 축을 설정합니다. 회전 방향은 오른손 법칙을 사용합니다.
전역 X, Y 또는 Z축을 선택하여 회전 축으로 직교 방향을 선택합니다.
방향을 그래픽으로 설정하려면 표면 선택 버튼을 클릭하고 표면을 선택합니다. 축이 선택한 표면에 수직이 됩니다.

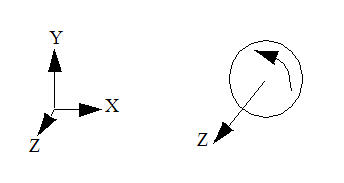

예를 들면, 다음과 같습니다.
|
원하는 회전 축은 전역 Z이고 회전 방향은 양의 방향입니다. 단위 벡터로 0,0,1을 입력하거나 팝업을 열고 "Z" 버튼을 클릭하거나, Z 버튼에 수직인 표면을 선택합니다. |
|
회전 방향은 모든 방향 종속 매개변수의 참조 방향입니다. 사용자 규정 회전의 경우, 양의 각도 회전을 지정하면 객체가 회전 방향으로 회전합니다. 음의 각도 회전을 지정하면 객체가 반대 방향으로 회전합니다.
추진 토크 및 저항 토크와 같은 흐름 구동 매개변수는 이 뱡향도 참조합니다. 추진 토크의 양수 값은 회전 축의 방향으로 작용하고, 음수 값은 반대 방향으로 작용합니다. 이와 달리, 양수 저항력은 방향 벡터의 반대 방향으로 작용하고, 음수 저항력은 방향 벡터와 동일한 방향으로 작용합니다.
회전 중심

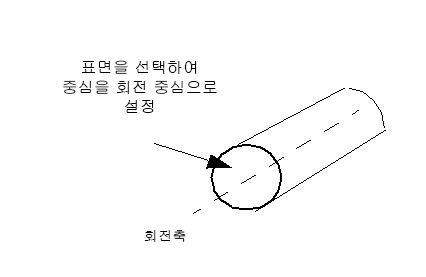

회전 중심은 회전 축이 통과하는 점입니다. 다음 두 가지 방법으로 지정할 수 있습니다.
- 선택한 표면의 중심으로
- 좌표를 입력해서
표면의 도심을 지정하려면 팝업을 열고 표면 선택 버튼을 클릭한 후 표면을 선택합니다.
회전 축이 선택한 표면의 도심을 통과합니다.
초기 위치
이 옵션을 사용하여 객체의 초기 각도 위치를 CAD 모형의 현재 위치와 다르게 수정할 수 있습니다. 이 기능은 모형의 객체 초기 위치가 별로 정확하지 않은 경우에 모형을 미세 조정하는 데 매우 유용합니다.
양의 조절 방향은 회전 축으로 정의되는 방향입니다. 각도 값을 입력하거나 팝업 대화상자의 슬라이더를 사용하여 양 및 음의 방향으로 회전 축을 따라 객체를 회전합니다.
최소 및 최대 경계
최소 및 최대 필드를 사용하여 흐름 구동 각도 동작의 경계를 설정합니다. (이 옵션은 흐름 구동 회전에만 필요하며 사용할 수 있습니다.) 각도 경계 위치를 입력하거나 팝업 대화상자의 슬라이더를 사용하여 각도 위치를 선택하여 경계를 설정할 수 있습니다. 기본 상태는 동작의 경계가 없는 것입니다.
필요한 경우 최소 및 최대 경계를 다르게 지정할 수 있습니다. 경계는 초기 위치 슬라이더로 지정한 초기 위치에 상대적입니다.
