자동 미세 조정 도구를 사용하여 다음 작업을 수행할 수 있습니다.
- 체적, 표면 및 경계층의 메쉬를 조정합니다.
- 중요 간격 및 얇은 솔리드의 메쉬를 조정합니다.
- 체적 메쉬 성장률을 조정합니다.
이러한 도구는 메쉬 크기 조정 기능이 확장된 것으로, 여러 중요 영역에서 메쉬를 향상시킵니다. 이러한 도구의 개발이 계속될 것이며 후속 버전에서는 이러한 도구가 기본 설정이 포함될 것입니다.
체적, 표면 및 경계층 메슁 제어
기본 자동 크기 조정 기능이 모서리 및 표면 곡률을 기준으로 메쉬 분포를 진행하므로 평평한 표면에 비해 너무 거친 메쉬가 작성되는 경우가 많습니다. 마찬가지로, 자동 크기 조정 기능은 형상에 근접하지 않은 영역에서 거친 메쉬를 생성하곤 합니다. 자동 미세 조정을 사용하면 요소가 벽에서 큰 열린 영역으로 커지는 방식을 보다 강력히 제어하여 이러한 문제가 해소됩니다. 결과 메쉬 수는 더 커질 수 있지만 솔루션 정확도는 일반적으로 향상됩니다.
- 자동 미세 조정은 곡률 또는 모서리가 거의 없는 표면에서 더 나은 메쉬를 생성합니다.
- 자동 미세 조정을 수행할 경우 로컬 메쉬에 따라 메쉬 향상 레이어 두께가 달라집니다.
자동 미세 조정은 3D ACIS(Inventor 포함), Parasolid 및 그래니트(Pro/Engineer) 기반 모형에만 사용할 수 있습니다.
예
|

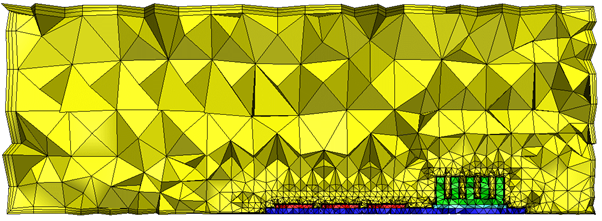

표준 자동 크기 조정 |

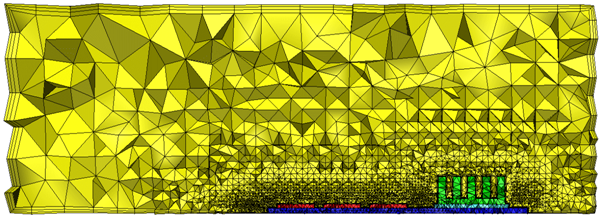

자동 미세 조정 |
|
|
|
|
|
|
|
|
|
워크플로우
- 자동 크기 조정을 적용합니다. 자동 크기 조정 상황에 맞는 패널에서 자동 크기 조정을 클릭합니다.
- 자동 크기 미세 조정에서 표면 미세 조정을 선택합니다.
- 미세 조정을 클릭합니다.
- 외부 흐름 시뮬레이션의 메쉬를 보다 강력히 제어하려면 체적 기반 자동 크기 조정을 사용 가능으로 설정합니다. 플래그 관리자에서 mesh_volume_autosize 플래그를 1로 변경하여 이 작업을 수행합니다.
- 기본 설정은 대부분의 모형에서 고품질의 효율적인 메쉬를 생성합니다. 그렇지만 해석 기대치에 따라, 메쉬를 미세 조정하기 위한 변경이 필요할 수 있습니다. 대화상자 아래쪽의 고급 버튼을 클릭하고 표면 성장률 및 향상 성장률을 클릭합니다.
- 고급 대화상자를 닫고 미세 조정 버튼을 다시 클릭합니다.
자동 미세 조정을 사용 안 함으로 설정하려면 표면 미세 조정을 선택해제합니다.
주
체적 메쉬 동작을 제어하는 다음과 같은 여러 가지 플래그가 있습니다.
- mesh_volume_autosize: 여러 외부 흐름 시뮬레이션의 경우처럼 형상에 가깝지 않은 영역에 좀 더 정밀한 메쉬를 강제로 적용하려면 체적 기반 자동 크기 조정을 사용 가능으로 설정합니다. 이러한 추가 미세 조정 방법은 요소가 벽에서 큰 열린 영역으로 커지는 방식을 보다 잘 제어합니다. 결과 메쉬 수는 더 커질 수 있지만 솔루션 정확도는 일반적으로 향상됩니다. 체적 기반 자동 크기 조정을 사용 가능으로 설정하려면 플래그 관리자에서 이 플래그의 값을 1로 변경합니다.
- mesh_volume_autosize_growth: 체적 기반 자동 크기 조정을 사용하면 표면 및 모서리에서 규정된 크기의 35%까지 메쉬가 커집니다. 이 값을 변경하려면 다음 플래그를 사용합니다. 영역 내의 성장률(정수 백분율로 지정)을 설정합니다. 기본값은 135(예: 1.35)입니다.
- mesh_volume_error_tol: 일반적으로 체적 자동 크기 조정을 사용하면 덜 정밀하지만 체적 전환이 용이한 표면 메쉬가 생성됩니다. 오류 공차가 작으면 크기가 자동으로 조정된 메쉬 표면의 표면 미세 조정 수준이 적절히 복제됩니다. 권장 범위는 5에서 15이고 기본값은 12입니다. 이 값이 작아지면 표면/모서리 비율이 더 커집니다.
고급 대화상자 설정
- 표면 요소의 성장을 제어하려면 표면 성장률을 수정합니다. 기본값 1.2를 지정하면 표면 요소가 20%까지 성장합니다.
- 결과 메쉬 밀도를 줄이려면 표면 성장률을 늘립니다. 아래에서는 값 1.4가 사용되었습니다.
- 메쉬 향상 레이어의 요소 성장률을 제어하려면 향상 성장률을 수정합니다. 기본값 1.1을 사용하면 레이어가 다음 레이어까지 최대 10% 성장할 수 있습니다.
변경 통합
|
미세 조정을 클릭하여 다음을 수정한 후에 메쉬 분포를 업데이트할 수 있습니다.
미세 조정 버튼을 클릭해야 할 때 경고 아이콘이 나타납니다.
고급 대화상자 고급 대화상자에서 설정을 수정한 후에는 메쉬 분포를 재계산해야 합니다. 이 경고 아이콘은 해당 버튼을 눌러야 함을 나타내기 위해 표시됩니다.
두 섹션의 설정이 모두 수정되면 경고 아이콘이 표시된 순서로 두 버튼을 클릭합니다. |
자동 크기 미세 조정 효과 미리보기
메쉬 크기 빠른 편집 대화상자에서 표면 미세 조정을 사용으로 설정하면 이 미리보기가 활성화됩니다.
- 키보드의 Shift 키를 누르고 있습니다.
- 표면 및 간격 근처로 마우스를 가져갑니다.

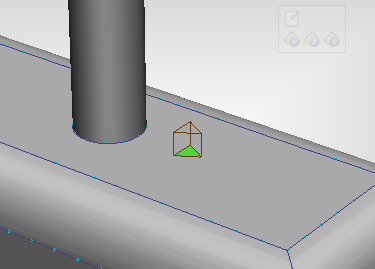

작은 프리즘이 요소 크기를 나타냅니다.
간격 및 얇은 솔리드
간격 미세 조정 기능은 방향이 가까운 두 표면(다른 부품에 속하는 경우에도 관계 없음) 사이의 간격 내 메쉬를 조정합니다.
- 임계 간격은 미세하게 메쉬하고, 관련성이 적은 더 작은 간격은 거칠게 메쉬합니다.
- 이를 통해 작은 틈새에서 정확도가 향상되고, 얇은 솔리드에서는 열 전달이 향상됩니다.
- 필수 간격에 메쉬를 집중하여 솔루션 정확도 및 성능이 향상됩니다.
- 간격 미세 조정은 흐름 개구부(압력, 속도 등)를 무시합니다. 두 개구부 간에 작은 간격이 있는 경우 간격 미세 조정을 수행해도 간격의 요소가 수정되지 않습니다. 메쉬 적응은 이러한 상황에 도움이 될 수 있습니다.
자동 미세 조정은 3D ACIS, Parasolid 및 그래니트(Pro/Engineer) 기반 모형에만 사용할 수 있습니다.
예
기본 크기 조정
간격의 이 메쉬는 매우 거칩니다.

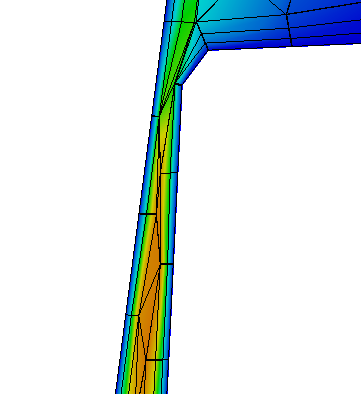

간격 미세 조정
간격의 이 메쉬는 훨씬 더 매우 상태가 좋습니다.
워크플로우
- 자동 크기 조정을 적용합니다. 자동 크기 조정 상황에 맞는 패널에서 자동 크기 조정을 클릭해 지정합니다.
- 자동 크기 미세 조정에서 표면 미세 조정을 선택합니다.
- 간격 미세 조정을 선택합니다.
- 미세 조정을 클릭합니다.
- 기본 설정은 대부분의 모형에서 고품질의 효율적인 메쉬를 생성합니다. 그렇지만 해석 기대치에 따라, 메쉬를 미세 조정하기 위한 변경이 필요할 수 있습니다. 대화상자 아래쪽에 있는 고급 버튼을 클릭합니다.
- 설정을 수정한 후에 고급 대화상자를 닫고 미세 조정 버튼을 다시 클릭합니다.
간격 미세 조정을 사용 안 함으로 설정하려면 간격 미세 조정 확인란을 선택해제합니다.
고급 대화상자 설정
- 간격 내의 대략적인 요소 수를 제어하려면(메쉬 향상 레이어 포함 안 함) 유체 간격 요소 값을 입력합니다.
|

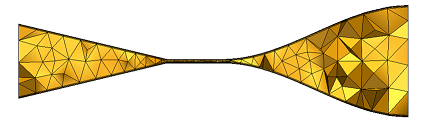

유체 간격 요소 = 4 |

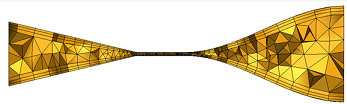

유체 간격 요소 = 1 |
|
|
|
- 얇은 솔리드에서 메쉬를 조정하려면 얇은 솔리드 요소 값을 입력합니다.
- 얇은 솔리드 간에 둘 이상의 요소를 규정하려면 2 이상의 값을 지정합니다. 정확한 온도 예측을 위해서는 모든 솔리드 부품 간에 둘 이상의 요소가 있어야 합니다.
- 얇은 솔리드에서 좀 더 거친 메쉬를 강제로 적용하려면 1보다 작은 값을 지정합니다. 역수는 체적 요소에 상대적으로 표면이 늘어나는 크기를 나타냅니다. (값이 0.2이면 표면이 4면체 요소보다 5배 더 커집니다.)
- 지정된 유체 간격 요소 수로 메쉬되는 가장 작은 간격의 크기를 지정하려면 간격 미세 조정 길이를 수정합니다. 슬라이더의 최소값은 모형에서 가장 작은 간격입니다. 최대값은 모서리 진단에 따라 계산된 최소 미세 조정 길이이며, 필요한 경우 수정할 수 있습니다.
- 정밀 메쉬로 중요 간격을 메쉬하려면 간격 미세 조정 길이를 간격보다 작게 줄입니다.
- 거친 메쉬로 중요하지 않은 간격을 메쉬하려면 간격 미세 조정 길이를 간격보다 크게 늘립니다.
- 간격 미세 조정 길이는 모형의 모든 간격에 적용됩니다. 개별 간격을 미세 조정의 대상으로 지정할 수 없습니다.
변경 통합
|
미세 조정을 클릭하여 다음을 수정한 후에 메쉬 분포를 업데이트할 수 있습니다.
미세 조정 버튼을 클릭해야 할 때 경고 아이콘이 나타납니다.
고급 대화상자 고급 대화상자에서 설정을 수정한 후에는 메쉬 분포를 재계산해야 합니다. 이 경고 아이콘은 해당 버튼을 눌러야 함을 나타내기 위해 표시됩니다.
두 섹션의 설정이 모두 수정되면 경고 아이콘이 표시된 순서로 두 버튼을 클릭합니다. |
자동 크기 미세 조정 효과 미리보기
메쉬 크기 빠른 편집 대화상자에서 표면 미세 조정을 사용으로 설정하면 이 미리보기가 활성화됩니다.
- 키보드의 Shift 키를 누르고 있습니다.
- 표면 및 간격 근처로 마우스를 가져갑니다.
작은 프리즘이 요소 크기를 나타냅니다.
체적 메쉬 성장률
체적 메쉬 성장률은 대략적인 길이 축척을 사용하여 메쉬를 계산하는 대체 체적입니다. 위에 설명된 체적 기반 자동 크기 조정을 사용하면 체적 내의 성장률을 보다 잘 제어할 수 있습니다.
드문 형상 정보를 포함하는 큰 영역이 있는 경우 체적 메쉬 성장률을 조정합니다. 그러한 영역의 높은 그라데이션 흐름은 기본 설정으로 생성할 수 있는 것보다 더 미세한 메쉬가 필요합니다.
체적 메쉬 성장률을 제어하면 대체 메쉬 체계가 호출됩니다. 결과 모형 크기는 일반적으로 기본 메쉬 설정을 사용하여 생성한 크기보다 크지만, 결과 메쉬는 일반적으로 해석 결과를 향상시킵니다.
예
기본 체적 성장률:
수정된 체적 성장률:
체적 성장률을 수정하면 채널의 열린 영역에서 요소가 보다 점진적으로 성장합니다. 이 방법은 소용돌이 및 기타 흐름과 온도 그라데이션 계산에 적합합니다.
워크플로우
- 자동 크기 조정을 적용합니다. 자동 크기 조정 상황에 맞는 패널에서 자동 크기 조정을 클릭합니다.
- 고급 버튼을 클릭합니다.
- 체적 성장률 확인란을 선택합니다.
- 1.01과 2.0 사이의 값을 지정하여 체적 요소가 늘어나는 속도를 제어합니다.
- 예를 들어 값 1.1을 지정하면 요소가 10%씩 늘어납니다.
- 값 1.4를 사용하면 요소가 40%씩 늘어날 수 있습니다.
사례 연구
다음 유압 밸브 모형에는 매우 작은 틈새가 있어서 기본 설정을 사용하여 메쉬가 생성되지 못합니다.
약간의 시행착오 후에, 메쉬 향상 기능을 해제하면 메쉬가 성공적으로 생성된다는 사실이 확인되었습니다. 작은 간격을 통한 흐름은 계산되지 않으므로 이상적인 모형은 아닙니다.
볼륨 성장률이 수정되었으며, 기본 설정을 사용하여 표면 미세 조정 및 간격 미세 조정이 호출되었습니다. 메쉬 향상도 사용으로 설정됩니다.
다음과 같은 몇 가지 중요한 결과가 확인되었습니다.
- 메쉬 향상 레이어를 사용하여 메쉬가 성공적으로 생성됩니다. (표면 기반 미세 조정 때문입니다.)
- 메쉬 향상 레이어 두께가 장치 크기로 조정됩니다. 이 두께는 간격 영역에서는 매우 미세하며 모형의 더 큰 부품에서 더 두껍습니다. (표면 기반 미세 조정 때문입니다.)
- 메쉬가 배플 및 벽 사이의 중요 간격에서 미세 조정됩니다. (간격 미세 조정 때문입니다.)
- 이 틈새에는 메쉬가 포함되지만 미세 조정되지 않습니다. 틈새는 별로 중요하지 않으므로 이러한 상황은 문제가 되지 않으며 매우 작은 흐름이 이 틈새를 통과합니다. (간격 미세 조정 때문입니다.)
- 소용돌이 영역의 메쉬는 기본 메쉬보다 좀 더 집중되어 있습니다. (볼륨 성장률 제어 때문입니다.)
