고급 메쉬 제어 대화상자에서 메쉬 분포를 제어하는 여러 가지 추가 매개변수가 제공됩니다. 이 대화상자를 열려면 자동 크기 조정 상황에 맞는 패널에서 고급을 클릭합니다.
이러한 매개변수가 자동 메쉬 크기 조정 기능의 동작에 영향을 주는 구속조건을 정의합니다. 이러한 매개변수는 결과 메쉬에 크게 영향을 줄 수 있으므로 사용 시 주의해야 합니다.
해상도 계수
해상도 계수는 모형 도면요소의 곡률에 대한 응답으로 메쉬의 상대적 정밀도를 제어합니다. 이 매개변수는 범위가 전역적이긴 하지만 그 효과는 곡률이 높은 영역으로 국소적입니다.
값이 작을수록 곡률이 있는 모형 도면요소에서 메쉬가 더 미세해집니다. 곡률이 없는 영역은 이 매개변수의 영향을 받지 않습니다.
기본값은 1.0이며, 허용되는 범위는 0.1~3.0입니다. 이 범위 밖에 있는 값은 거부됩니다.
모서리 성장률
자동 크기 조정으로 계산된 분산의 품질을 제어합니다. 모서리 성장률은 모서리를 따라 분산이 확장되거나 축소될 수 있는 지점의 속도를 구속합니다.

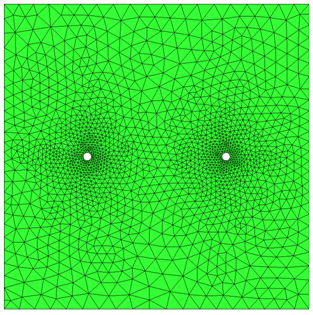

- 값이 작을수록 곡률이 높은 영역에서 낮은 영역으로 분산의 변동이 느려집니다.
- 값 1.1은 모형 모서리의 분포 내에서 인접한 요소 간에 허용 가능한 성장률이 10%임을 나타냅니다.
- 값 1.5는 성장률이 50%임을 나타냅니다.
이 매개변수는 개별 모서리를 따라 발생하는 분산뿐만 아니라 모서리 사이의 분산에도 영향을 줍니다. 순효과는 제어된 혼합이 모형 도면요소를 따라 모형 도면요소 전체에 적용된 것입니다.
기본 로컬 신축 값은 1.1이고, 허용 범위는 1.01~2.0입니다.
모서리의 최소 점
곡률이 없는 도면요소의 경우 최소 수준의 해상도가 이 매개변수에 의해 보장됩니다. 이 값이 늘어나면 모서리의 최소 노드 수가 늘어납니다. 이 값은 계산된 리소스에 대한 구속 조건이며, 규정이 아닙니다.
작은 모서리가 굴곡이 심한 도면요소에 근접해 있는 경우 이러한 작은 길이 축척으로 인해 작은 모서리의 해상도가 규정된 최소 값보다 높아질 수 있습니다.
가장 긴 모서리의 점
이 매개변수는 모형에서 가장 긴 모서리에 있는 최소 점 수를 제어합니다. 또한 외부 흐름에 대한 주변 상자처럼 곡률이 없는 형상과 관련이 많습니다.
이 설정은 로컬 신축 구속 조건이 더 작은 길이 축척을 규정하는 방법과 함께 다른 모형 모서리의 길이 축척 영향으로 대체될 수 있습니다.
이로 인해 가장 긴 모서리의 점 매개변수에 지정된 값보다 더 많은 점이 가장 긴 모서리에 생길 수 있습니다.
표면 제한 종횡비
자동 크기 조정 중에 사용하는 경우 이 매개변수는 종횡비가 높은 표면의 경계를 지정하는 모서리에서의 분포에 영향을 줍니다.
자동 크기 조정 중에 진단 기능으로 식별되는 표면을 검사하여 경계 모서리에 대해 생성된 분포는 계산된 분할 거리와 표면 제한 가로 세로 비율의 곱보다 크기가 크지 않은 길이 축척을 반영한다는 것을 확인했습니다.
이 제한 길이 축척은 로컬 곡률에서 파생된 길이 축척보다 작을 수 있으며, 이러한 경우 분포는 이 구속 조건을 기반으로 합니다.
이 매개변수를 사용하여 길이 축척에 추가 구속 조건을 적용하여 표면 치수에 대해 지정된 계수보다 크지 않은지 확인합니다. 이 경우 메쉬 작업의 견고성이 크게 향상될 수 있습니다.
이 매개변수에 대해 1보다 크거나 같은 모든 값이 허용됩니다.
체적 성장률

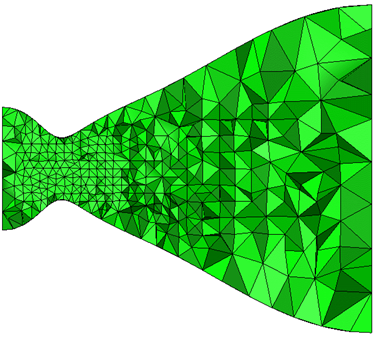

- 1.01과 2.0 사이의 값을 지정하여 체적 요소가 늘어나는 속도를 제어합니다.
- 예를 들어 값 1.1을 지정하면 요소가 10%씩 늘어납니다.

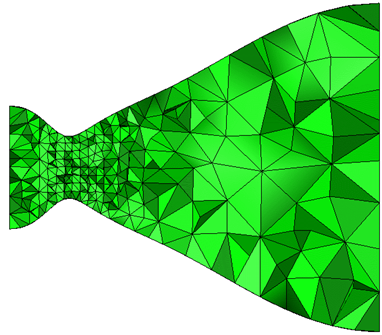

- 값 1.4를 사용하면 요소가 40%씩 늘어날 수 있습니다.
체적 성장률 및 향상 성장률

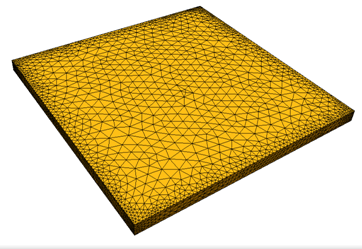

- 표면 요소의 성장을 제어하려면 표면 성장률을 수정합니다. 기본값 1.2를 지정하면 표면 요소가 20%까지 성장합니다.

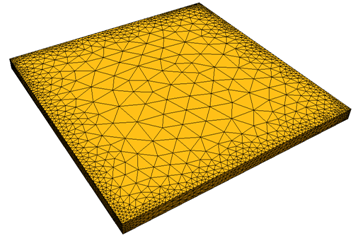

- 결과 메쉬 밀도를 줄이려면 표면 성장률을 늘립니다. 아래에서는 값 1.4가 사용되었습니다.

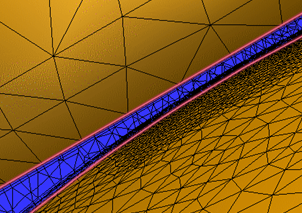

- 메쉬 향상 레이어의 요소 성장률을 제어하려면 향상 성장률을 수정합니다. 기본값 1.1을 사용하면 레이어가 다음 레이어까지 최대 10% 성장할 수 있습니다.
간격 미세 조정
- 간격 내의 대략적인 요소 수를 제어하려면(메쉬 향상 레이어 포함 안 함) 유체 간격 요소 값을 입력합니다.
|
유체 간격 요소 = 4 |
유체 간격 요소 = 1 |
|
|
|
- 얇은 솔리드에서 메쉬를 조정하려면 얇은 솔리드 요소 값을 입력합니다.
- 얇은 솔리드 간에 둘 이상의 요소를 규정하려면 2 이상의 값을 지정합니다. 정확한 온도 예측을 위해서는 모든 솔리드 부품 간에 둘 이상의 요소가 있어야 합니다.
- 얇은 솔리드에서 좀 더 거친 메쉬를 강제로 적용하려면 1보다 작은 값을 지정합니다. 역수는 체적 요소에 상대적으로 표면이 늘어나는 크기를 나타냅니다. (값이 0.2이면 표면이 4면체 요소보다 5배 더 커집니다.)
- 지정된 유체 간격 요소 수로 메쉬되는 가장 작은 간격의 크기를 지정하려면 간격 미세 조정 길이를 수정합니다. 슬라이더의 최소값은 모형에서 가장 작은 간격입니다. 최대값은 모서리 진단에 따라 계산된 최소 미세 조정 길이이며, 필요한 경우 수정할 수 있습니다.
- 정밀 메쉬로 중요 간격을 메쉬하려면 간격 미세 조정 길이를 간격보다 작게 줄입니다.
- 거친 메쉬로 중요하지 않은 간격을 메쉬하려면 간격 미세 조정 길이를 간격보다 크게 늘립니다.
- 간격 미세 조정 길이는 모형의 모든 간격에 적용됩니다. 개별 간격을 미세 조정의 대상으로 지정할 수 없습니다.
변경 통합
|
미세 조정을 클릭하여 다음을 수정한 후에 메쉬 분포를 업데이트할 수 있습니다.
미세 조정 버튼을 클릭해야 할 때 경고 아이콘이 나타납니다.
고급 대화상자 고급 대화상자에서 설정을 수정한 후에는 메쉬 분포를 재계산해야 합니다. 이 경고 아이콘은 해당 버튼을 눌러야 함을 나타내기 위해 표시됩니다.
두 섹션의 설정이 모두 수정되면 경고 아이콘이 표시된 순서로 두 버튼을 클릭합니다. |
