슬라이딩 베인은 결합된 선형/각도 모션의 변형입니다. 결합된 선형/각도 모션 유형에서 선형 변환 경로는 사용자가 지정하며, 회전 모션에 의해 변경되지 않습니다.
슬라이딩 베인 모션은 이와 반대입니다. 회전 축의 위치는 사용자가 지정하며, 선형 변환 방향을 변경하지 않고 제어합니다.
이러한 모션 유형의 가장 일반적인 적용 분야는 슬라이딩 베인 정변위 펌프에서 찾을 수 있습니다.
베인 또는 피스톤은 임펠러의 중심선을 중심으로 회전하지만, 방사형으로 변환됩니다. 선형 이동 방향은 모든 각도 위치에서 변경됩니다. 하지만 회전 축은 일정하게 유지됩니다.

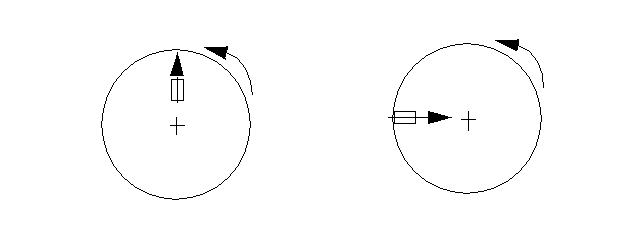

이 다이어그램은 각도 위치에 따라 변환 방향이 어떻게 바뀌는지 보여줍니다.
슬라이딩 베인 모션은 사용자가 규정한 모션으로만 지정됩니다. 유동 구동 슬라이딩 베인 모션은 현재 지원되지 않습니다.
