메쉬 적응 컨트롤은 메쉬 적응을 정의하는 기본 옵션을 보완합니다.
이러한 컨트롤은 해석 대화상자의 적응 탭에서 사용할 수 있습니다. 이러한 컨트롤을 보려면 추가 적응 리스트를 확장합니다.
흐름 각도
기본적으로 메쉬 적응은 필드 변수(속도, 압력 및 온도)에 따라 메쉬를 적용합니다. 많은 양의 흐름 분리 및/또는 순환 흐름이 포함된 영역에서 해상도를 개선하려면 흐름 각도를 활성화합니다.
자유 전단 레이어
자유 전단 레이어는 자유 스트림 속도와 후류 또는 구분 영역과 같은 훨씬 느린 흐름 사이의 교차점에서 발생합니다. 자유 전단 레이어의 특성은 중요한 속도 그라데이션으로 지정되며, 점성 전단 응력이 중요합니다.
자유 전단 레이어는 솔리드 경계에 인접한 경계 도면층 내의 전단 레이어와 달리 흐름 스트림 내에서 발생합니다. 정확한 흐름을 예측하려면 자유 전단 레이어 내에서 변화가 큰 속도 그라데이션을 캡처할 수 있을 만큼 충분하게 메쉬 분산을 미세 조정하는 것이 중요합니다.
그러한 강력한 속도 그라데이션이 흐름 내에서 발생할 것으로 의심되는 경우 자유 전단 레이어를 사용합니다. 다음 절곡부 흐름에서는 흐름 구분 영역이 파이프 반지름 내부에서 발생하고, 자유 스트림 흐름 코어가 외부 반지름에 적용됩니다.

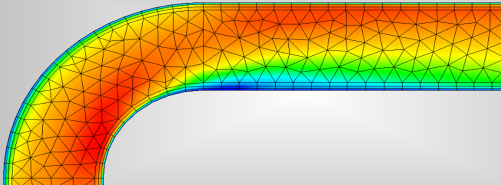

다음 이미지에서는 메쉬가 자유 전단 레이어에 적용되지 않으며, 이 영역에서 흐름이 정확하게 정의되어 있지 않습니다.

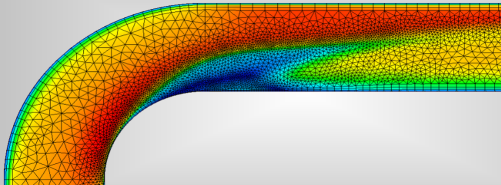

이 이미지에서 메쉬가 자유 전단 레이어에 적용됩니다. 자유 스트림과 분리 영역 간의 속도 그라데이션이 명확하게 구분되어 있습니다.
외부 흐름
자유 전단 레이어가 벽이나 다른 구조물에 의해 거의 바인딩되지 않는 흐름에서 발생할 것으로 예상되는 경우 외부 흐름을 사용으로 설정합니다. 외부 흐름 옵션은 메쉬 적응을 조정하여 경계 없는 큰 흐름 도메인의 점성과 자유 스트림 흐름 사이에서 발생하는 고속 그라데이션 영역의 메쉬를 미세 조정합니다.
충격

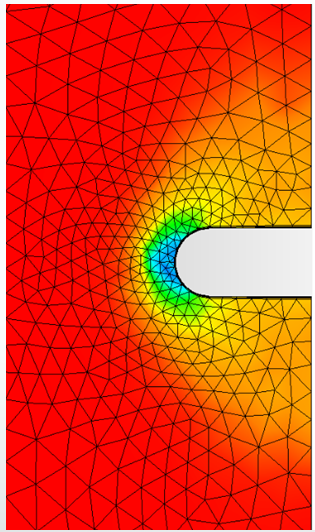

압축 가능한 흐름의 충격파에서의 위치와 그라데이션에 메쉬 초점을 맞추려면 충격 옵션을 사용합니다. 다음 이미지에서는 객체의 충격 구성 업스트림을 볼 수 있지만, 충격 옵션이 사용 안 함으로 설정되어 있으므로 메쉬가 충격에 맞게 조정되지 않고 그라데이션이 분산됩니다.

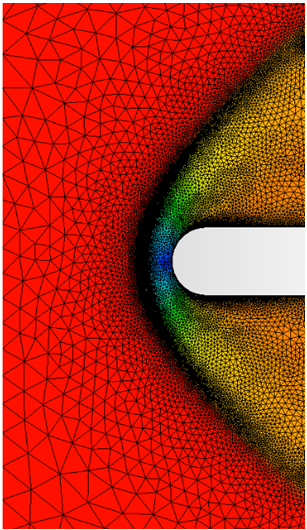

충격이 사용으로 설정된 경우 충격 구성에 따라 메쉬가 적용되고 해당 위치가 명확하게 정의됩니다.
과도 특성
흐름에 흐름 재부착 또는 와류 방출과 같은 "동적" 영역이 있는 경우 과도 특성을 사용으로 설정합니다.
그러면 다음 (보다 엄격한) 조건 레벨을 진행하기 전에 오류 기준별로 세 가지 적응이 수행됩니다. 결과는 정적 흐름 영역이 과도하게 적용되지 않고 동적 특성이 더 정확하게 해석됩니다.
Y+ 적응
많은 난류 흐름 중 특히 외부 또는 기계 역학 흐름이 관련된 난류 흐름은 경계 요소의 두께에 민감합니다. 이를 특징짓는 매개변수를 "Y+"라고 하며, 벽 노드와 해당 이웃 노드 사이의 무차원 거리입니다. 이 매개변수는 벽의 난류 법칙의 구성요소입니다.
각 적응 주기에 따라 경계 요소 두께가 변경되도록 하려면 Y+ 적응을 사용으로 설정합니다. 메쉬는 모형 전체에서 Y+ 값을 평가하고, 값이 너무 높은 경계 요소 두께를 줄입니다.
이전에 Y+ 적응을 사용 안 함으로 설정한 상태에서 시뮬레이션을 실행한 경우에는 첫 번째 적응 주기가 끝나도 경계 도면층 두께가 변경되지 않습니다.
- 해석 대화상자에서 적응 탭을 클릭합니다.
- 적응 사용 확인란을 선택합니다.
- Y+ 적응 확인란을 선택합니다.
- 적응 사용 확인란을 선택해제합니다.
최대 Y+
벽의 난류 법칙 및 여러 연구에 따라 Y+에 대한 이상적인 범위는 35와 350 사이입니다. Y+ 적응에 대한 기본 상한은 300입니다. 고속 공기 역학과 같은 일부 경우에서 원하는 정확도를 얻기 위해 최대 Y+를 줄여야 할 수 있습니다.
관련 항목
다음 항목에서는 적응 대화상자의 추가 매개변수에 대해 설명합니다.
메쉬 적응이 개별 밸브 시뮬레이션에 미치는 영향을 확인하려면 여기를 클릭하십시오.
