Autodesk® CFD에는 형상을 기반으로 하여 메쉬 분포를 자동으로 결정하기 위한 강력한 도구가 포함되어 있습니다. 하지만 유연성을 위해 메쉬 분포를 수동으로 정의할 수도 있습니다. 이 항목에서는 메쉬 크기를 수동으로 지정하기 위한 전략 및 기술을 설명합니다.
수동 메쉬 크기 조정에 대한 기본 지침
"적절한" 메쉬 정의를 작성하는 방법을 배우는 것이 해석 프로세스에서 가장 까다로운 부분처럼 느껴질 수 있지만 그럴 필요가 없습니다. 모형에 메쉬를 정의할 때 항상 다음과 같은 두 가지 기본 규칙을 고려해야 합니다.
첫 번째 규칙은 형상 쉐이프를 적절하게 정의해야 한다는 것입니다.

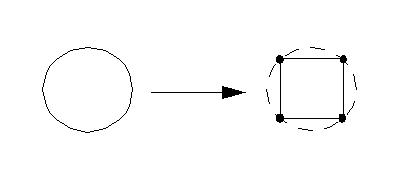

모형에 정의한 메쉬 크기는 형상 피쳐를 잘못 나타내지 않도록 지정하는 것이 매우 중요합니다. 원형 튜브에 대한 메쉬 정의를 예로 들 수 있습니다. 요소 수가 너무 적은 경우 즉, 요소 크기가 너무 크면 아래 그림과 같이 둥근 튜브가 사각형 덕트와 비슷하게 됩니다.
두 번째 규칙은 흐름 그라데이션이 발생하는 위치에 요소가 집중되어야 한다는 것입니다.
유체 이동이 많은 위치에 요소가 집중되어야 합니다. 메쉬는 유체 활동이 거의 없는 위치에서(예: 모든 유체가 한 방향으로 이동) 거칠어질 수 있습니다.
