Elewacje modeli budynków można tworzyć w rysunkach, najpierw rysując znacznik i linię elewacji, a następnie tworząc elewację 2D lub 3D na podstawie tej linii. Istnieje możliwość sterowania rozmiarem i kształtem tworzonej elewacji oraz aktualizować istniejącą elewację podczas modyfikowania obiektów uwzględnionych w elewacji. Elewacje 2D tworzone są z ukrytymi i usuniętymi liniami nakładającymi się. Można sterować wyglądem elewacji 2D, stosując zasady kontrolowane stylem i właściwościami wyświetlania elewacji 2D.
Linia i znaczniki elewacji
Linia elewacji definiuje zakres widoku elewacji modelu budynku. Linie elewacji mogą być proste lub skrócone. Można także określić długość i wysokość powierzchni zdefiniowanej linią elewacji. Znaczniki elewacji, które zwykle zawierają literę lub numer i wskazują kierunek elewacji wyświetlane są na każdym końcu linii elewacji.
Po narysowaniu linii elewacji tworzony jest obiekt elewacji z linii.

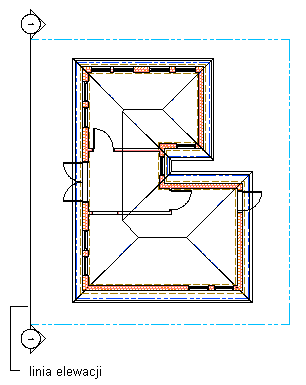

Wyświetlanie linii elewacji i znacznika
Elewacje 2D
Elewacje 2D tworzone są poprzez narysowanie linii elewacji z przodu wielu obiektów, a następnie utworzenie z nich obiektu elewacji 2D. Obiekt elewacji rysowany jest bez linii ukrytych i nakładających się. Elewację 2D można edytować, zmieniając właściwości wyświetlania jej obiektu lub właściwości wyświetlania jej stylu. Styl elewacji 2D umożliwia dodawanie wyświetlanych komponentów do reprezentacji wyświetlania elewacji oraz tworzenie zasad przypisujących różne części elewacji do różnych komponentów wyświetlania. Istnieje możliwość sterowania widocznością, warstwą, kolorem, rodzajem linii, szerokością linii oraz skalą rodzaju linii każdego komponentu. Można także przypisać materiał, np. kreskowanie oznaczające cegły lub beton do poszczególnych komponentów obiektu lub stylu. Dodatkowo polecenia edycji szkicu umożliwiają przypisanie poszczególnych linii w elewacji 2D do różnych komponentów wyświetlania i scalanie geometrii w elewację 2D. Elewacje 2D można wymiarować.

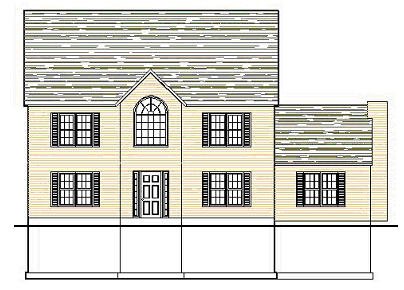

Elewacja budynku 2D
Elewacje 3D
Elewacje 3D tworzone są poprzez narysowanie linii elewacji z przodu wielu obiektów, a następnie utworzenie z nich obiektu elewacji izometrycznej 3D. Elewacje 3D nie używają stylów. Jednak można sterować wyświetlaniem podpodziałów w elewacjach 3D. Polecenie Projekcja z ukryciem linii niewidocznych umożliwia utworzenie projekcji z liniami ukrytymi 2D dowolnego widoku elewacji 3D, którą można rozbijać i edytować lub kreskować.

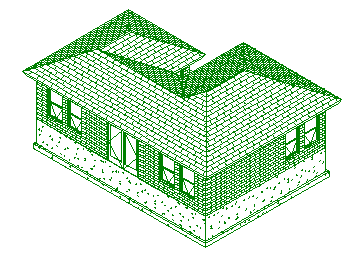

Elewacja 3D w widoku 3D
Podpodziały elewacji
Obiekt elewacji 2D lub 3D może zawierać wiele podpodziałów dzielących obiekt elewacji. Funkcja jest użyteczna podczas tworzenia widoku perspektywicznego obiektu, w którym części będące bliżej obserwatora rysowane są ciemniejszymi i mocniejszymi liniami, a części będące dalej rysowane są jaśniej.
Elewacja 3D z podpodziałami w widoku perspektywicznym
Widok przekroju na bieżąco
Widok przekroju na bieżąco jest specjalnym widokiem przekroju 3D, w którym obiekty w przekroju nie są przekształcone na obiekt przekroju 3D ale pozostają w rysunku jako obiekty. Części obiektów w obrysie prostokątnym linii przekroju zachowują ich indywidualne komponenty wyświetlania, podczas gdy części obiektów poza linią przekroju mogą być wyświetlane lub ukryte. Kontrola wyglądu części obiektów poza linią przekroju wymaga przypisania materiału do obiektów w przekroju.
Podczas renderowania przekroju na bieżąco można wyświetlać część zewnętrzną przykładowo jako dodatek półprzezroczysty.
Widok przekroju na bieżąco w elewacji umożliwia tylko chwilowe wycięcie obszaru i skupienie się na wybranej powierzchni. Umożliwia to przyspieszenie i ułatwienie pracy z modelem budynku.

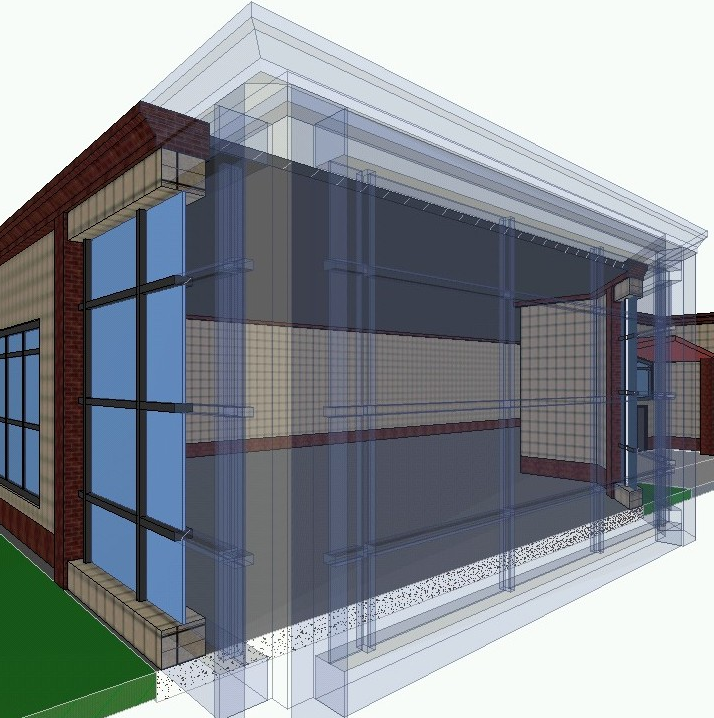

Renderowane widoki przekrojów na bieżąco z przezroczystym komponentem bryły
Materiały w elewacji
W programie AutoCAD Architecture można przypisać materiały do różnych komponentów obiektu. Materiały te wyświetlane są podczas tworzenia obiektu elewacji 2D lub 3D. Można określić, czy używane będą właściwości wyświetlania materiałów, czy właściwości wyświetlania obiektu elewacji.

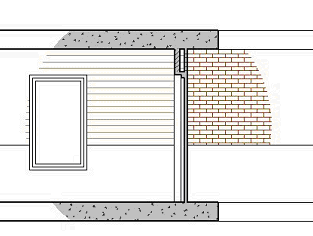

Elewacja 2D z różnymi kreskowaniami powierzchni
Program AutoCAD Architecture udostępnia dużą liczbę wstępnie zdefiniowanych materiałów dla wszystkich typowych zadań projektowania. Predefiniowanych materiałów można użyć lub zmienić je według potrzeb danego projektu. Można także utworzyć własne materiały.
Podpodziały w stylach i materiałach elewacji 2D
Tworząc podpodziały w trylu, zwykle chcemy, aby obiekty w nich były widocznie różne w stosunku do innych podpodziałów. Po przypisaniu materiałów do obiektów można ustawić styl elewacji 2D, tak aby stosował wzór kreskowania z materiału a kolor i rodzaj linii z właściwości wyświetlania podpodziału.

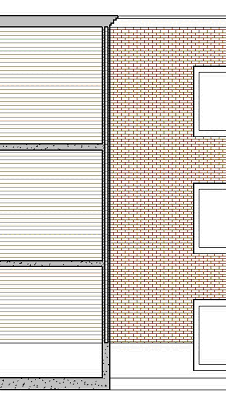

Podpodziały elewacji z przypisanym kreskowaniem powierzchni
Obwiednie materiałów w elewacjach 2D
Obwiednie materiałów umożliwiają usunięcie lub ograniczenie części elewacji 2D:
- Ograniczenie ilości kreskowania w celu zmniejszenia pamięci zajmowanej przez dokumentację projektową.
- Podświetlenie obszaru w elewacji.
- Zamaskowanie części elewacji, co umożliwia narysowanie większej ilości szczegółów.
- Przycięcie część elewacji o nieregularnym kształcie.
