Pierwszym krokiem w tworzeniu elewacji jest narysowanie linii elewacji odpowiedniej dla modelu budynku. Linia elewacji definiuje zakres widoku elewacji modelu budynku.
Tworzenie obiektu elewacji z linii elewacji
Generując elewację z linii elewacji określany jest typ tworzonego obiektu elewacji.
| Tworząc… | Powstaje… |
|---|---|
| obiekt elewacji 2D | rzut prostopadły z modelu budynku. |
| obiekt elewacji 3D | powierzchnia modelu budynku zdefiniowana w linii elewacji. |
Wyświetlanie linii elewacji
W widoku w planie linia elewacji wyświetlana jest w sposób oczekiwany na dokumentacji projektowej.

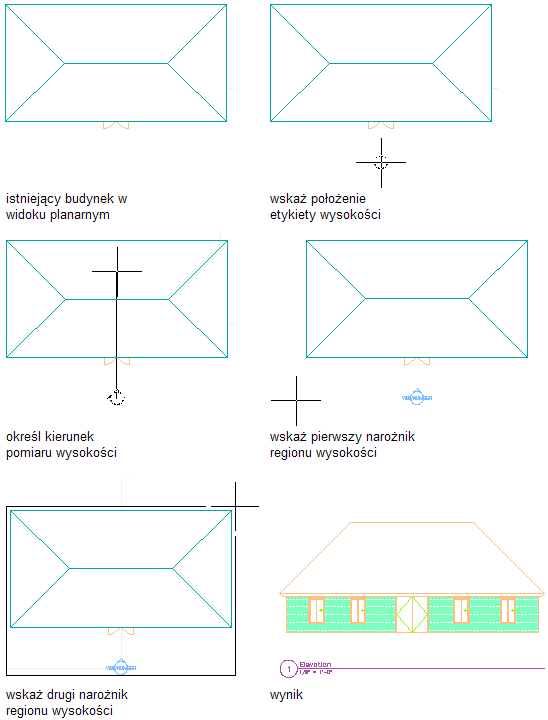

Tworzenie elewacji

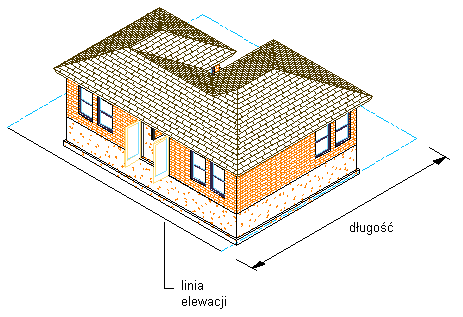

W widoku izometrycznym ta sama linia elewacji wyświetlana jest z obwiednią definiującą głębokość widoku elewacji.
Rysowanie linii elewacji w widoku 3D
Wynikowa linia elewacji w widoku 3D
Zmiana linii elewacji
Linię elewacji można zmieniać w celu kontrolowania tworzonej elewacji. Uchwyty linii elewacji umożliwiają zmianę wysokości i kształtu linii elewacji. Można także dodać dolne przedłużenie do elewacji i utworzyć podpodziały elewacji.
Przed utworzeniem elewacji można zmienić właściwości linii elewacji. Można także zmienić właściwości elewacji i zaktualizować elewację już utworzoną.
Korzystanie z podpodziałów w elewacjach
We właściwościach linii elewacji można ustawić podpodziały grafiki. Podpodziały te są następnie dodawane do tworzonej elewacji 2D lub 3D. Podpodziały określane są w pewnych odległościach od linii elewacji. Można także sterować szerokością linii i innymi właściwościami wyświetlania podpodziałów w celu dodawania poziomów głębokości do elewacji. Na przykład można wyświetlić jeden podpodział z duża szerokością linii, a inny z małą szerokością linii w celu zasugerowania, że pierwszy podpodział znajduje się na pierwszym planie przed drugim podpodziałem.
