W aktualizacji Autodesk® AutoCAD® Civil 3D 2018.2 Update uwzględniono następujące nowe funkcje i udoskonalenia.
Aktualizacje w zakresie wydajności projektowania
- Kierunek układu profilu: Można narysować ustalone styczne profilu i ułożyć profile w kierunku od lewej do prawej lub od prawej do lewej przy użyciu polecenia Ustalona styczna (dwa punkty) oraz poleceń Rysuj styczne i Rysuj styczne z łukami. Poprzednio te polecenia wymagały kierunku ustawienia od lewej do prawej.

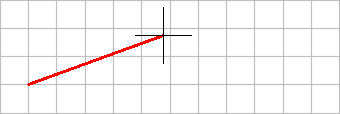

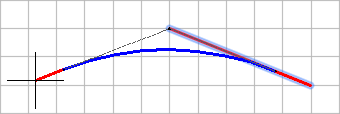

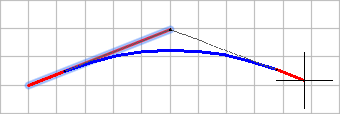

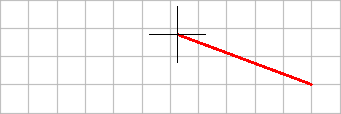

Układ od lewej do prawej Układ od prawej do lewej (nowe działanie)
Aby uzyskać więcej informacji, zobacz temat Informacje o tworzeniu profili układu.

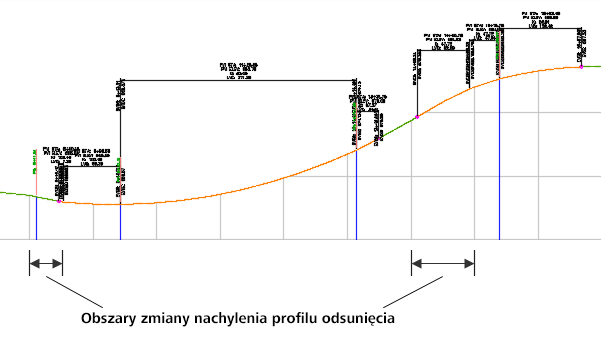

- Łuki pionowe w obszarach zmiany nachylenia profilu odsunięcia: Łuki pionowe są obecnie tworzone w obszarach zmiany nachylenia dla profilów odsunięcia. Poprzednio w miejscach, w których gdzie łuki pionowe były obecne w profilu nadrzędnym, profile odsunięcia były tworzone z segmentów stycznych w obszarze zmiany nachylenia zamiast z łuków pionowych. Więcej informacji znajduje się w temacie Informacje o tworzeniu profili odsunięcia.
- Polecenia Rozjazdy kolejowe i przecięcia: Tworzenie i edycja rozjazdów kolejowych i przejść torowych za pomocą polecenia Rozjazdy kolejowe i przecięcia.
- Podzespoły: Zestaw podzespołów jest zawarty w tej wersji, w tym nowe podzespoły i podzespoły, które były wcześniej zawarte w wersji programu AutoCAD Civil 3D 2017 v1 Enhancements.
Uwaga: Po zainstalowaniu należy zaimportować pliki PKT do palety narzędzi, aby uzyskać do nich dostęp. Więcej informacji znajduje się w temacie Dodawanie plików PKT podzespołów do palety narzędzi. - Elementy sieci ciśnieniowej: W tej wersji wprowadzono nowe elementy sieci ciśnieniowej.
Dostępne są następujące elementy metryczne:
Część Metric_Ductile_Iron Metric_PE (polietylen) Metric_PVC (polichlorek winylu) Metric_Steel Kolana x x x x Trójniki x x x x Łączniki x x x x Redukcje x x x x Zakończenia x x Zawory — powietrzne x x x x Zawory — motylkowe x x x x Zawory — zwrotne x x x x Zawory — zasuwowe x x x x Zawory — kulowe x x x x Hydranty — naziemne x x x x Hydranty — podziemne x x x x Dostępne są następujące elementy calowe:
Część Imperial_AWWA_Flanged Imperial_AWWA_HDPE Imperial_AWWA_PVC Imperial_AWWA_Steel Combination Air Valve x x x x Check Valve_ Swing x x x x Plug Valve_ Long Body x x x x Plug Valve _Short Body x x x x Ball Valve_ Metal Seated x x x x Gate Valve_ MJF_ with Bypass x Gate Valve_ MJF_ without Bypass x Gate Valve_ MJxMJ BELL x Gate Valve_ PFS x Hydrant_ 42in_ Bury Depth_ MJ x x x x Hydrant_ 48in_ Bury Depth_ MJ x x x x Hydrant_ 54in_ Bury Depth_ MJ x x x x Hydrant_ 60in_ Bury Depth_ MJ x x x x Hydrant_ 66in_ Bury Depth_ MJ x x x x Hydrant_ 72in_ Bury Depth_ MJ x x x x Rura x Aby uzyskać informacje na temat określania katalogu sieci ciśnieniowej i konfigurowania listy części, zobacz sekcje Określanie katalogów sieci ciśnieniowej i Korzystanie z list część sieci ciśnieniowej.
Aktualizacje w zakresie wydajności produkcji

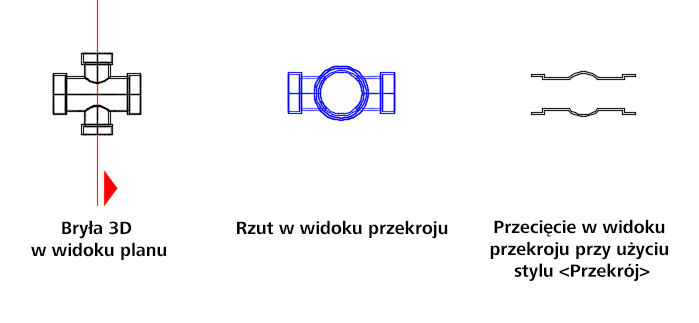

- Sterowanie wyglądem przecięcia bryły 3D w widokach przekroju: Można sterować wyglądem przecięć bryły 3D korzystających z opcji stylu <Przekrój>, modyfikując właściwości warstwy bryły 3D. Przykładowo kolor przecięcia bryły 3D korzystający z opcji <Przekrój>, jest teraz sterowany za pomocą koloru warstwy skojarzonej z bryłą 3D, a nie ze stylem rzutowania powiązanym z bryłą.
Aby uzyskać więcej informacji, zobacz temat Informacje o stylach rzutu i przecięcia w widokach przekroju oraz Praca ze stylami rzutu i przecięcia w widokach przekroju.
- Wybieranie wielu obiektów podczas określania ustawień dla rzutów i przecięć: Zmiana stylu lub ustawień rzędnej dla wybranych obiektów w oknie dialogowym Opcje wyświetlania danych wyjściowych rzutu i przecięcia oraz na karcie Rzuty i przecięcia w oknie dialogowym Właściwości widoku przekroju. Można wybrać wiele obiektów za pomocą klawisza Shift + kliknięcia lub klawisza Ctrl + kliknięcia, a następnie kliknąć jedną z zaznaczonych komórek, aby zmienić ustawienia wszystkich wybranych obiektów. Aby uzyskać więcej informacji, zobacz tematy Okno dialogowe Opcje wyświetlania danych wyjściowych rzutu i przecięcia i Karta Rzuty i przecięcia (okno dialogowe Właściwości widoku przekroju).
Współpraca i aktualizacje wymiany danych
- Autodesk Civil Engineering Data Translator: konwertuj pliki programu AutoCAD® Civil 3D® do plików, których można używać w programach Bentley® GEOPAK® i Bentley® InRoads® oraz konwertuj pliki programów GEOPAK i InRoads do plików, których można używać w programie AutoCAD Civil 3D. Aby uzyskać więcej informacji, zobacz temat Informacje o programie Autodesk Civil Engineering Data Translator.
