Informacje o analizie i wymiarowaniu sieci rurociągów grawitacyjnych

Kreator Analiza sieci rurociągów pozwala na wymiarowanie rur, resetowanie rzędnych dołu oraz wykonywanie obliczeń niwelet hydraulicznych i energetycznych zgodnie z założeniami norm HEC-22 2009.

Tego narzędzia można użyć do:

• Iteracyjnej analizy sieci rurociągów za pomocą odpowiednich danych opadów
• Przeglądania wyników w postaci graficznej i w pliku .csv
• Zmiany wyników i ponownego przeprowadzania analizy
• Zastosowania wyników do sieci rurociągów

Poniżej znajduje się przykład przed i po analizie sieci rurociągów w widoku profilu.

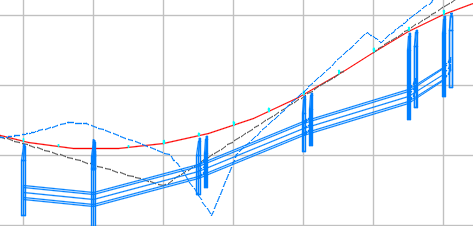

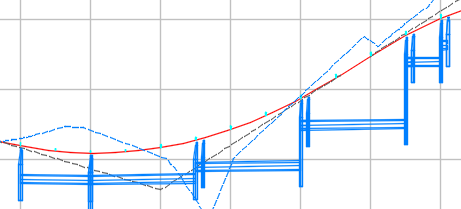

Sieć rurociągów przed zmianą rozmiaru	Sieci rurociągów po zmianie rozmiaru

Dostępne są dwa typy analizy do wyboru: Zmień rozmiar rur i resetuj rzędne dołu oraz Oblicz niwelety hydrauliczne i energetyczne.

• Zmień rozmiar rur i resetuj rzędne dołu: analizuje przepływ przez rury, a następnie zmienia rozmiar rur i resetuje rzędne dołu w celu dostosowania do przepływu. Istnieje możliwość przejrzenia i zastosowania tych wyników na stronie Wyniki kreatora. Zastosowanie wyników analizy spowoduje aktualizację rozmiarów rur i rzędnych dołu zgodnie z wynikami obliczeń, a wszystkie obliczone właściwości zostaną zastosowane do sieci rurociągów.
  Uwaga: Ta opcja nie powoduje obliczenia właściwości hydraulicznych (EGL i HGL). Aby obliczyć właściwości hydrauliczne, wybierz pole wyboruOblicz niwelety hydrauliczne i energetyczne.
• Oblicz niwelety hydrauliczne i energetyczne: oblicza niwelety hydrauliczne oraz energetyczne, a następnie wyświetla podgląd graficzny wyników (jeśli widok profilu jest dostępny w rysunku). Istnieje możliwość zastosowania wyników do sieci rurociągów na stronie Wyniki kreatora. Zastosowanie wyników analizy spowoduje zastosowanie obliczonych wartości niwelet hydraulicznych i energetycznych do odpowiednich części w sieci rurociągów.

Wybranie obu opcji powoduje zastosowanie danych właściwości, łącznie z obliczonymi wartościami niwelet hydraulicznych i energetycznych do odpowiednich części.

Obliczenia są oparte na normie Urban Drainage Design Manual, Hydraulic Engineering Circular No. 22 (HEC-22 ), wersja 3, publikowanej przez Amerykański Departament Transportu i Federalny Zarząd Autostrad.

• Oba typy analizy powodują przeprowadzenie analizy wlotu zgodnie z procedurą opisaną w Rozdziale 4, „Odwadnianie nawierzchni”. Analiza wlotu służy do oceny przepływu w tym wlocie, obliczenia stopy i uwzględnienia wyników w eksportowanym pliku .csv.
• Analiza Oblicz niwelety hydrauliczne i energetyczne jest zgodna z procedurą opisaną w Rozdziale 7.5, „Procedura oceny niwelety energetycznej”.

Wymagania wstępne procesu roboczego

Proces roboczy wymiarowania rur można rozpocząć spełnieniu poniższych warunków wstępnych.

• Utworzenie geometrii jezdni. Podczas korzystania z kreatora Analiza sieci grawitacyjnej konieczne będzie określenie nachylenia poprzecznego pasa ruchu, nachylenia wzdłużnego, szerokości ścieku oraz nachylenia ścieku dla każdego wlotu.
• Przed uruchomieniem polecenia Analiza sieci grawitacyjnej utwórz sieć rurociągów (łącznie z wlotami, rurami, włazami i położeniem wylotu kanału ściekowego), a następnie uruchom polecenie Zastosuj reguły dla każdej struktury i rury w sieci rurociągów.

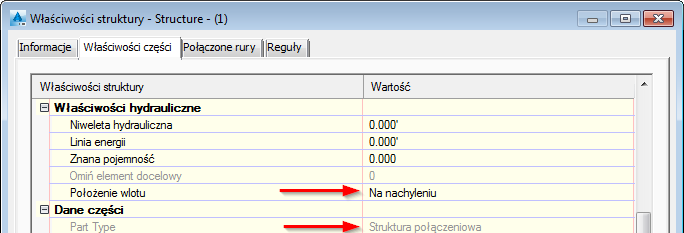

  • Wloty są zazwyczaj tworzone w programie AutoCAD Civil 3D jako struktury połączeń z właściwością Położenie wlotu ustawioną jako Na gruncie lub Na łuku wklęsłym.



  • Włazy są zazwyczaj tworzone jako struktury połączeń z właściwością Położenie wlotu ustawioną jako <brak>.
  • Wymagana jest struktura lub rura wylotowa, która zostanie określona podczas procesu wymiarowania rur. Następujące typy części można wybrać jako część wylotową:
    • Struktury, które zawierają jedną lub więcej rur wlotowych, ale nie zawierają żadnych rur wylotowych.
    • Rury bez struktury rur dołączonej do nich w na końcu wylotowym (dalszym).
  • Konstrukcja musi istnieć na początku sieci rurociągów i nie może być pusta. Jeżeli użytkownik wybierze taką sieć do analizy, wyniki nie zostaną wyświetlone.
  • Zakrzywione rury można analizować, a ich krzywizny zostaną zachowane po zastosowaniu wyników. Analiza może zaktualizować ich rozmiar i rzędne początku/końca.
  • Sieć rurociągów nie musi być skojarzona z powierzchnią odniesienia. Jeśli jednak istnieje powierzchnia odniesienia, rzędna powierzchni zostanie użyta do obliczenia wartości otuliny. Jeśli nie ma powierzchni odniesienia, do obliczenia wartości otuliny zastosowany zostanie właz struktury (zwykle 0).
  • Minimalna otulina określona w oknie dialogowym Ustawienia domyślne analizy sieci grawitacyjnej ma zastosowanie do wszystkich rur, z wyjątkiem najdalszej rury (podłączonej do struktury wylotowej). Może to spowodować, że struktura wylotowa i podłączona do niej rura będzie wyświetlana nad poziomem terenu, jeśli nachylenie powierzchni jest większe niż nachylenie najdalszej rury.
  • Jeśli wybrana sieć rurociągów zawiera odniesienia do danych, niwelety hydrauliczne i energetyczne można obliczyć, ale wyników analizy nie można zastosować do sieci rurociągów.
  • Sieć rurociągów można także dodać w widoku profilu na rysunku. Umożliwia to wyświetlanie podglądu zmian w sieci rurociągów na stronie Wyniki kreatora za pomocą opcji Eksportuj wyniki do pliku CSV i Wyświetl w profilu.
• Tworzenie zlewni (z powierzchni lub z obiektów), które są skojarzone z wlotami. Podczas tworzenia zlewni, współczynnik odpływu jest określany ręcznie, a powierzchnia i czas koncentracji (Tc) są obliczane jako właściwości zlewni. Wartości te są używane w procesie wymiarowania rur. Jeśli jednak współczynnik Tc obliczony dla zlewni jest mniejszy niż minimalny określony w oknie dialogowym Domyślne ustawienia analizy sieci grawitacyjnej, zamiennie zostanie użyta wartość z ustawień.
  Uwaga: Tylko jedną zlewnię można skojarzyć ze strukturą wlotową. Jeśli wystąpi konieczność skojarzenia dodatkowego przepływu z wlotem, można dodać przepływ, określając dodatkową Znaną wartość Q na stronie Rozkłady. Można również przeprowadzić modelowanie kilku zlewni w jedną zlewnię za pomocą procesu definicji zlewni z obiektów.
• Określ, czy występuje dodatkowy przepływ (Q), który będzie wchodził do systemu. Q można również określić dla wlotu, jeśli nie istnieje dla niego zlewnia.
• Przygotuj lub uzyskaj dane opadów dla położenia. Mogą one występować w postaci pliku .csv NOAA, pliku .csv X-Degree lub pliku .idf Hydraflow. Przykładowe pliki opadów są zainstalowane w C:\ProgramData\Autodesk\C3D 2018\enu\HHApps\IDF.

Określanie ustawień domyślnych

Ustawienia, które należy określić ręcznie dla powierzchni rozkładu, struktur i rur lub które są używane jako wartości w obliczeniach analizy, można wstępnie określić jako domyślne w oknie dialogowym Ustawienia domyślne analizy sieci grawitacyjnej. Dostęp do tego okna dialogowego można uzyskać ze strony Ogólne kreatora.

Wymiana części w sieci rurociągów

Kreator Analiza sieci grawitacyjnej sprawdza bieżący katalog części pod kątem części zamiennych. Jeśli wymagany rozmiar części jest w katalogu, ale nie istnieje na bieżącej liście części, wówczas jest on dodawany do bieżącej listy części po wymianie części.

Jeśli w ramach analizy ustalone zostanie, że wymagany jest inny rozmiar części, ten rozmiar zostanie wyszukany w oryginalnej rodzinie rury, a jeśli wymagany rozmiar nie istnieje w rodzinie, przeszukane zostaną inne rodziny części używane w sieci rurociągów. Może to spowodować, że materiał jednej rury zostanie zmieniony na inny materiał (ale tylko, jeśli inny materiał jest już używany w sieci rurociągów).

Jeśli...	a jeśli...	wtedy...
oryginalna część to 18-calowa rura betonowa, a analiza określi, że można użyć rury 12-calowej	12-calowa rura betonowa istnieje w katalogu części	zastosowana zostanie 12-calowa rura betonowa
oryginalna część to 12-calowa rura betonowa, a analiza określi, że można użyć rury 10-calowej	10-calowa rura betonowa nie istnieje w katalogu części	wówczas inne rodziny części używane w sieci rurociągów zostaną przeszukane pod kątem rury 10-calowej Uwaga: Powiadomienia nie są wyświetlane, jeśli materiał rury zostanie zmieniony na inny materiał w celu dopasowania do zalecanego rozmiaru. Aby przejrzeć materiały rur, można zapisać raport dotyczący rur lub utworzyć tabelę w rysunku, która zawiera kolumnę określającą materiał rury.

Wygładzenia po wymiarowaniu

• Po zastosowaniu wyników do sieci rurociągów, do której zastosowano reguły rur, zaleca się przejrzenie rur w Nawigatorze, aby zobaczyć, czy reguły nie zostały naruszone.
• Konieczne może być zmodyfikowanie położenia i/lub rzędnej struktury wylotowej w celu dostosowania do odpowiedniej wartości otuliny.
