Ta strona kreatora służy do przeglądania wyników analizy i stosowania ich do sieci rurociągów.
Aby uzyskać więcej informacji na temat danych zawartych w pliku .csv, zobacz temat Informacje o raporcie wyników analizy sieci grawitacyjnej.
Po określeniu nazwy i lokalizacji wyeksportowanego pliku i zapisaniu pliku można w trybie nakładkowym powiększać i przesuwać (wprowadź 'z lub' p w wierszu polecenia) do istniejącego widoku profilu w celu wyświetlenia podglądu HGL, EGL oraz zmian rur. Kolory wyświetlane w widoku profilu są określane w oknie dialogowym Ustawienia analizy sieci rurociągów, do którego można uzyskać dostęp ze strony Ogólne strony kreatora.

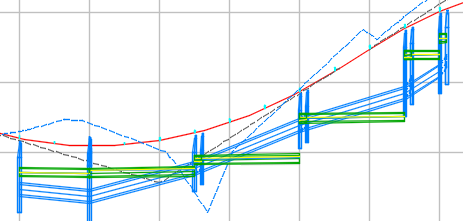

Poniższa ilustracja przedstawia istniejącą sieć rurociągów w widoku profilu.
Poniższa ilustracja przedstawia, jak może być wyświetlana grafika podglądu. W tym przypadku analiza określa, że można użyć mniejszych rozmiarów rur dla wybranego współczynnika AEP.
W oknie podglądu głębokości struktury nie są dopasowane, ponieważ są one połączone do oryginalnych rur, nie do zmienionych. Jeśli jednak wyniki zostaną stosowane do sieci rurociągów, głębokości struktury są dostosowywane do zmienionych rur, jak pokazano na poniższej ilustracji.
Poniższa ilustracja pokazuje szczegóły linii EGL i HGL w oknie podglądu.

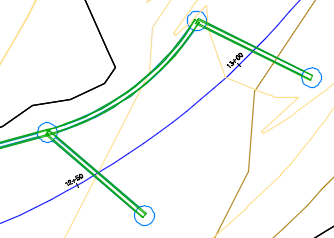

Podgląd rur o zmienionym rozmiarze jest również wyświetlany w widoku rzutu.

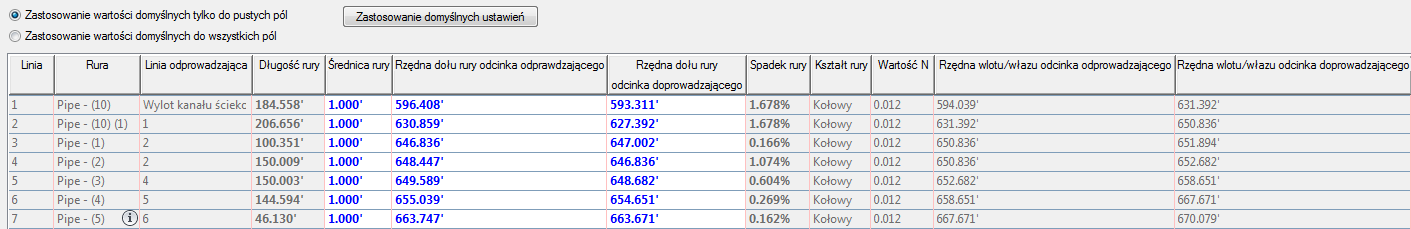

Zmienione wartości są wyświetlane pogrubioną, niebieską czcionką. Zmiany są wyświetlane pogrubioną, szarą czcionką w przypadku pól tylko do odczytu lub pogrubioną, niebieską czcionką, jeśli pole jest edytowalne. W tym przykładzie długości rury, średnice, rzędne dołu oraz nachylenia zostały zmienione.
