To okno dialogowe służy do określania ustawień stosowanych przy analizie sieci rurociągów. Te ustawienia można stosować jako wartości domyślne podczas używania kreatora Analiza sieci grawitacyjnej.
Dostęp do tego okna dialogowego można uzyskać na stronie Ogólne kreatora Analiza sieci grawitacyjnej.
Struktury
Tych ustawień można użyć jako domyślnych ustawienia na stronie Struktury kreatora Analiza sieci grawitacyjnej lub do obliczeń.
- Typ wlotu
- Określa domyślny typ wlotu: kratka wlotowa, wlot krawężnika, lub wlot złożony (krawężnik i kratka).
- Użyj wymiarów ramki jako wymiarów wlotu
- Po ustawieniu wartości True określa, że wartości opcji Długość ramy i Szerokość ramy widoczne we właściwościach struktury są używane do ustawienia niektórych wartości w kreatorze Analiza sieci grawitacyjnej. Wartość właściwości struktury dla opcji Długość ramy jest używana w kreatorze dla opcji Długość kratki i Długość otworu krawężnikowego, a wartość opcji Szerokość ramy jest używana w kreatorze dla opcji Szerokość kratki.
- Szerokość kratki
- Określa domyślną szerokość kratki wlotowej lub wlotu złożonego.
- Długość kratki
- Określa domyślną długość kratki wlotowej lub wlotu złożonego.
- Powierzchnia otworu kratki
- Określa domyślną powierzchnię otworu wlotowej lub wlotu złożonego. Jest to powierzchnia pomiędzy prętami kratki, przez którą może przepływać woda.
- Lokalna depresja
- Określa domyślną wartość do zastosowania dla lokalnej depresji w położeniu wlotu.
- Wysokość przewężenia krawężnika
- Określa domyślną wysokość przewężenia dla wlotu krawężnika lub złożonego.
Jest to wysokość otworu w krawężniku.
- Długość otworu krawężnikowego
- Określa domyślną długość otworu krawężnikowego dla wlotów krawężnikowych lub złożonych.
Jest to długość otworu w krawężniku.
Rury
Tych ustawień można użyć jako domyślnych ustawienia na stronie Rury kreatora Analiza sieci grawitacyjnej lub do obliczeń.
- Minimalna prędkość
- Określa domyślną minimalną prędkość sieci rurociągów.
- Maksymalna prędkość
- Określa domyślną maksymalną prędkość sieci rurociągów.
- Minimalne przykrycie
- Określa domyślną minimalną głębokość otuliny do zastosowania. Gdy istnieje powierzchnia odniesienia, rzędna powierzchni zostanie użyta do obliczenia wartości otuliny. Jeśli nie ma powierzchni odniesienia, do obliczenia wartości otuliny zastosowany zostanie właz struktury (zwykle 0).
Uwaga: Minimalna otulina ma zastosowanie do wszystkich rur z wyjątkiem najdalszej rury (podłączonej do kanału ściekowego struktury). Może to spowodować, że kanał ściekowy struktury pojawia się nad poziomem terenu, gdy powierzchnia jest bardziej stroma niż całą sieć rurociągu.Uwaga: Minimalna wartość otuliny jest mierzona w dół (do wewnątrz) korony rury. Nie uwzględnia ona grubość samej rury. Jeśli konieczne jest uwzględnienie grubości rury, można dopasować minimalną wartość otuliny.
- Domyślna wartość N
- Określa domyślny współczynnik chropowatości Manninga (n) rur.
Uwaga: Ta domyślna wartość jest zawsze używana w obliczeniach i jest wartością tylko do odczytu na stronie Rury kreatora, jeśli na stronie Ogólne wybrano opcję Zmień rozmiar rury i resetuj rzędne dołu.
- Minimalny spadek korony
- Określa spadek rzędnej pomiędzy dwoma rurami, które są połączone przez strukturę, mierzony w punkcie korony. Jeśli obliczony spadek korony jest mniejszy niż określona wartość minimalna, wówczas użyta zostanie określona wartość minimalna.
Powierzchnie rozkładu
Tych ustawień można użyć jako domyślnych ustawienia na stronie Powierzchnie rozkładu kreatora Analiza sieci rurociągów lub do obliczeń.
- Minimalny czas koncentracji (Tc)
- Określa domyślną wartość minimalną do zastosowania dla czasu koncentracji (Tc).
Uwaga: Podczas tworzenia zlewni czas koncentracji jest obliczany dla zlewni i ta wartość jest wyświetlana na stronie Powierzchnie rozkładu dla każdej zlewni. Jeśli jednak obliczona wartość Tc dla zlewni nie spełnia warunku minimalnej wartości Tc określonej w tych ustawieniach, wyświetlana jest ikona ostrzeżenia
w polu Tc informująca, że w obliczeniach zostanie użyta wartość domyślna. Domyślna wartość minimalna jest używana niezależnie od tego, czy zastosowane zostaną domyślne ustawienia na stronie Powierzchnie rozkładu.
- Znany przepływ
- Określa domyślny znany przepływ (Q) do użycia jako dodatkowy przepływ nieuwzględniony w zlewniach.
- Nachylenie poprzeczne drogi (x)
- Określa wartość domyślną do użycia dla nachylenia poprzecznego pasa ruchu jezdni.
- Nachylenie poprzeczne ścieku (Sw)
- Określa wartość domyślną do użycia dla nachylenia poprzecznego ścieku.
- Szerokość ścieku
- Określa wartość domyślną do zastosowania dla szerokości ścieku.
- Wartość N ścieku
- Określa domyślny współczynnik chropowatości Manninga (n) ścieku.
- Nachylenie wzdłużne
- Określa wartość domyślną do zastosowania dla nachylenia wzdłużnego pasa ruchu.
Widok graficzny w profilu
Te ustawienia służą do sterowania kolorem grafiki tymczasowej używanej w widoku profilu do wyświetlania podglądu wyników analizy.

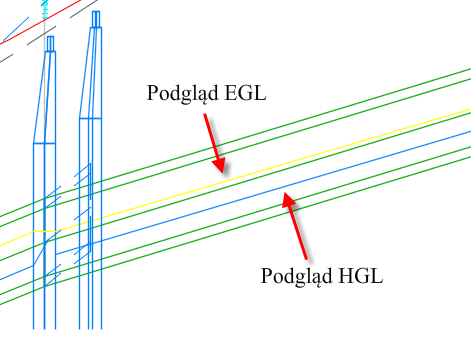

Poniższa ilustracja pokazuje szczegóły linii EGL i HGL w oknie podglądu.
Uwaga: W widoku rzutu rury są wyświetlane na podglądzie za pomocą koloru i rodzaju linii bieżącej warstwy.
- Niweleta hydrauliczna
- Określa kolor używany w widoku profilu do wskazania HGL.
- Niweleta energetyczna
- Określa kolor używany w widoku profilu do wskazania EGL.
- Nowy rozmiar rury
- Określa kolor używany w widoku profilu do wskazania zaktualizowanego rozmiaru rury.
