Przygotowanie zespołu programu Inventor jako zawartości BIM

Jako producent produktów używanych w branży architektury, inżynierii i budownictwa możesz tworzyć modele zgodne z wymaganiami BIM.

Użytkownicy oprogramowania BIM, np. Autodesk Revit, oczekują uproszczonych modeli.

Programy Autodesk Inventor i usługa Autodesk Configurator 360 (C360) współpracują, aby ułatwić tworzenie zawartości zgodnej ze standardem BIM i udostępnianie jej za pomocą łatwego w użyciu interfejsu internetowego.

Można użyć programu Autodesk Inventor do utworzenia szczegółowego modelu, a następnie do przygotowania reprezentacji BIM używanej w przypadku uproszczonego modelu.

Można skorzystać z usługi C360, aby opublikować modele w sieci, gdzie użytkownicy z branży architektury, inżynierii i budownictwa (AEC) mogą przeglądać szczegółowy model, konfigurować go odpowiednio do potrzeb, a następnie pobrać uproszczony model w formacie, który można użyć w programie Revit lub innym oprogramowaniu BIM.

Przygotowywanie zespołu programu Inventor

1. Utwórz szczegółowy, konfigurowalny model produktu w programie Inventor.

   Zalecenia:

   1. Utwórz model oparty na regułach przy użyciu iLogic. Reguły iLogic mogą być sterowane przez parametry, a parametry mogą być ograniczone do określonych wartości lub zakresów.
   2. Użyj prostego formularza iLogic, aby sterować parametrami widocznymi dla użytkownika AEC.

      Aby uzyskać więcej informacji na temat iLogic, zobacz tematy:

      1. Informacje o funkcji iLogic
      2. Reguły i formularze w iLogic
      3. Funkcje reguł w iLogic — informacje
      4. Okno dialogowe Edytor formularzy

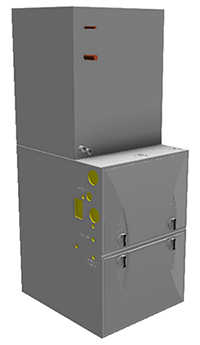

2. Uprość model, tworząc zastąpienie powłoką zawierające tylko elementy, które będą widoczne w wyeksportowanym modelu BIM. Należy wykluczyć komponenty, które:
   1. Nie są widoczne dla odbiorcy, czyli użytkownika programu Revit, architekta itp.
   2. Reprezentują własność intelektualną.
   3. Nie mają znacznego udziału w prezentacji wizualnej, np. małe części, takie jak elementy złączne i inne, które nie są niezbędne do określenia rozmiaru/funkcji/itp.
   4. Opcjonalnie możesz uprościć pozostałe komponenty, usuwając elementy i wewnętrzne puste przestrzenie.
   5. Zmień nazwę reprezentacji zastąpienia powłoką najwyższego poziomu na „BIM”. Usługa C360 wymaga, aby reprezentację zastąpienia powłoką nazwać „BIM”, ponieważ korzysta z niej w trakcie eksportu.
      Uwaga: Główna reprezentacja widoku projektu jest wyświetlana w usłudze C360. Zastąpienie BIM jest używane podczas eksportowania do formatu BIM. Ta opcja umożliwia zaprezentowanie szczegółowego modelu użytkownikowi AEC, ale pozwala mu na wyeksportowanie i używanie uproszczonego modelu.
3. Użyj narzędzi złączy MEP w środowisku Zawartość BIM programu Inventor, aby dodać potrzebne złącza BIM. Aby uzyskać więcej informacji, patrz:
   1. Złącze zasobnika kabli
   2. Złącze przewodu
   3. Złącze elektryczne
   4. Złącze rury
   5. Złącze kanału
4. Użyj polecenia Eksportuj komponenty budowlane, aby:
   1. Dodać metadane BIM dla produktu. Program Inventor zapewnia dostęp do:
      1. Przeszukiwalnej listy klasyfikacji Revit Omniclass, aby można było określić produkt zgodnie z wymaganiami programu Revit.
      2. Właściwości modelu, które można eksportować.

         1. Zalecane: Utwórz właściwość iProperty o nazwie „RevitFamilyTypeName”. Wartość ta będzie używana jako nazwa typu rodziny w programie Revit. Wartość tej właściwości może być statycznym ciągiem lub może zostać programowo przypisana za pomocą reguły iLogic, aby była niepowtarzalna dla podanych wartości parametrów.

   2. Określić orientację modelu i punkt wstawienia.
   3. Kliknij przycisk „Zastosuj zmiany” na dole okna dialogowego Eksportuj komponenty budowlane, aby zapisać zmiany bez tworzenia nowego pliku BIM.

Informacje na temat usługi Configurator 360

Gdy model jest gotowy do wykorzystania w usłudze Configurator 360, otwórz go w programie Inventor, kliknij kartę Autodesk 360, polecenie Przekaż do usługi Configurator 360.

Uwaga: Korzystanie z usługi C360 wymaga subskrypcji. Jeśli nie masz subskrypcji, zostanie wyświetlony monit, aby rozpocząć korzystanie z wersji testowej. Jeśli inny użytkownik jest administratorem usługi C360, model można spakować i przesłać za pośrednictwem interfejsu internetowego usługi C360.

Aby uzyskać więcej informacji na temat usługi Configurator 360 i programu Inventor:

1. Configurator 360 i Autodesk Inventor — informacje
2. Przygotowywanie modelu przed przekazaniem do usługi Configurator 360
3. Przekazywanie z programu Autodesk Inventor do usługi Configurator 360

Aby uzyskać więcej informacji na temat kolejnych czynności, zobacz następujące tematy pomocy usługi Configurator 360:

1. Working with BIM Content on Demand (Praca z zawartością BIM na żądanie)
2. Configuring the End User Model (Konfigurowanie modelu użytkownika końcowego)

Co to jest OmniClass?

„System klasyfikacji konstrukcji (znany jako OmniClass ™ lub OCCS) jest systemem klasyfikacji używanym w branży budowlanej. Klasyfikacja OmniClass jest przydatna w wielu zastosowaniach, od organizowania materiałów w bibliotece, literatury dotyczącej produktu, informacji o projekcie do zapewnienia struktury klasyfikacji dla elektronicznych baz danych”.

Aby uzyskać więcej informacji na temat klasyfikacji OmniClass, przejdź do witryny www.omniclass.org.
