Esta seção descreve como criar o segundo percurso de perfilagem, que é aplicado ao vetor que representa a margem da placa. Utilize esse percurso para remover a placa da folha de material utilizando uma fresa de topo de 10 mm.
Para criar o segundo percurso:
- Na área Tipo de Perfil & Associação de Vetor do painel Perfilagem, selecione Fora e Vetores selecionados nas listas Perfil.

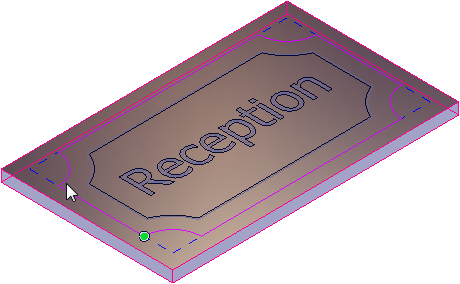

- Selecione o vetor que representa a margem da placa. O vetor é exibido em lilás:
- Troque a fresa de topo de 5 mm por uma fresa de topo de 10 mm:
- Na área Ferramenta de Perfilagem, clique em
para expandir a área End Mill 5 mm.
- Clique em Selecionar. O diálogo Base de Dados de Ferramenta é exibido.
- Na área Ferramentas & Grupos, selecione Ferramentas & Grupos > Metric Tools > Wood or Plastic > Roughing and 2D Finishing > End Mill 10 mm. Os detalhes da ferramenta são exibidos na área Descrição de Ferramenta / Grupo.
- Clique em Selecionar. O diálogo é fechado.
- Na área Ferramenta de Perfilagem, clique em
- Na área Profundidades de Corte, altere Profundidade final para 20 para especificar que a ferramenta usina através da profundidade de material.
- Configure Nome como Perfil 2 para o percurso.
- Clique em Calcular Agora.
O ArtCAM calcula o percurso e adiciona um item Perfil 2 sob o item Percursos na Árvore de Projeto:

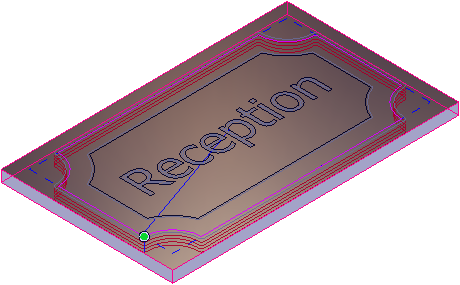

O percurso (vermelho) e movimentos rápidos (azul) são exibidos:
- Feche o painel.
Você agora pode simular os percursos antes de salvá-los para um arquivo específico de máquina.
