O AutoCAD® Civil 3D® 2018.2 Update contém os seguintes novos recursos e melhorias.
Atualizações da eficiência do projeto
- Direção de referência de perfil: Desenhe tangentes de perfil fixo e disponha os perfis da esquerda para a direita ou da direita para a esquerda ao usar o comando Tangente fixa (Dois pontos) e os comandos Desenhar tangentes e Desenhar tangentes com curvas. Anteriormente, esses comandos exigiam o uso de uma direção de layout da esquerda para a direita.

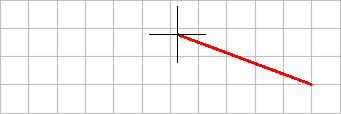

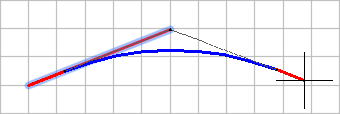

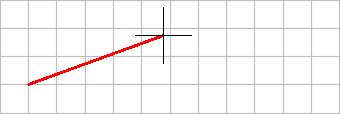

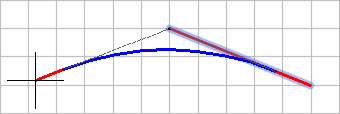

Layout da esquerda para a direita Layout da direita para a esquerda (novo comportamento)
Para obter mais informações, consulte Sobre como criar layouts do perfil.

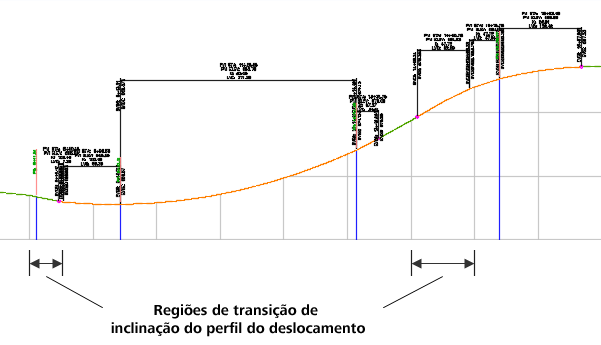

- Curvas nas regiões de transição da inclinação do perfil de deslocamento: Agora, as curvas verticais são criadas nas regiões de transição de inclinação para perfis de deslocamento. Anteriormente, nos locais onde as curvas verticais estavam presentes no perfil principal, os perfis de deslocamento eram criados com a segmentos de tangente em regiões de transição de inclinação em vez de curvas verticais. Para obter mais informações, consulte Sobre a criação de perfis do alinhamento de bordo.
- Comandos de curvas e cruzamentos de trilhos: Crie e edite curvas e cruzamentos de trilhos usando os comandos adequados.
- Submontagens: Um conjunto de submontagens está incluído nesta versão, incluindo novas submontagens e submontagens que foram incluídas anteriormente na versão AutoCAD Civil 3D 2017 v1 Enhancements.
Nota: Após instalar, é preciso importar os arquivos PKT em uma paleta de ferramentas para acessá-los. Para obter mais informações, consulte Para adicionar arquivos PKT da submontagem em uma paleta de ferramentas. - Conteúdo da rede de pressão: O novo conteúdo da rede de pressão está incluído nesta versão.
O seguinte conteúdo de unidade métrica está incluído:
Peça Metric_Ductile_Iron Metric_PE (polietileno) Metric_PVC (cloreto de polivinilo) Metric_Steel Cotovelos x x x x Tês x x x x Acoplamentos x x x x Redutores x x x x Tampas x x Válvulas - Ar x x x x Válvulas - Borboleta x x x x Válvulas - Verificação x x x x Válvulas - Comporta x x x x Válvulas - Globo x x x x Hidrantes - Acima do solo x x x x Hidrantes - Subterrâneo x x x x O seguinte conteúdo de unidade imperial está incluído:
Peça Imperial_AWWA_Flanged Imperial_AWWA_HDPE Imperial_AWWA_PVC Imperial_AWWA_Steel Válvula de ar da combinação x x x x Válvula de verificação_Giro x x x x Válvula macho_ Longa x x x x Válvula macho_ Curta x x x x Válvula esférica_ Sede metálica x x x x Válvula da comporta_ MJF_ com passagem x Válvula da comporta_ MJF_ sem passagem x Válvula da comporta_ MJxMJ SINO x Válvula da comporta_ PFS x Hidrante_ 42pol_ Profundidade de associação_ MJ x x x x Hidrante_ 48pol_ Profundidade de associação_ MJ x x x x Hidrante_ 54pol_ Profundidade de associação_ MJ x x x x Hidrante_ 60pol_ Profundidade de associação_ MJ x x x x Hidrante_ 66pol_ Profundidade de associação_ MJ x x x x Hidrante_ 72pol_ Profundidade de associação_ MJ x x x x Tubulação x Para obter informações sobre como especificar um catálogo de rede de pressão e definir uma lista de peças, consulte Para especificar o catálogo de rede de pressão e Para trabalhar com Listas de componentes de rede de pressão.
Atualizações da eficiência de produção

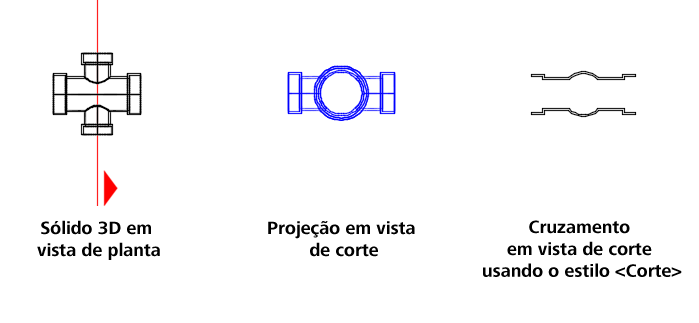

- Controle de aparência de cruzamentos sólidos 3D em vistas de corte: Controle a aparência de cruzamentos sólidos 3D que utilizam a opção de estilo <Corte> ao modificar as propriedades da camada sólida 3D. Por exemplo, a cor de um cruzamento sólido 3D que utiliza a opção <Corte> agora é controlada pela cor da camada associada ao sólido 3D, em vez do estilo de projeção associado ao sólido.
Para obter mais informações, consulte Sobre estilos de projeção e cruzamento para gráficos de seção e Para trabalhar com estilos de projeção e cruzamento para gráficos de seção.
- Seleção de vários objetos ao especificar configurações para projeções e cruzamentos: Altere as configurações de estilo ou elevação para uma seleção de objetos na caixa de diálogo Opções de exibição de saída de cruzamento e projeção e na guia Projeções e cruzamentos da caixa de diálogo Propriedades de vista de corte. É possível selecionar vários objetos usando Shift+clique ou Ctrl+clique e, em seguida, clicando em uma das células selecionadas para alterar a configuração para todos os objetos selecionados. Para obter mais informações, consulte Opções de exibição de saída de cruzamento e projeção e Guia Projeções e cruzamento (caixa de diálogo Propriedades de vista de corte).
Atualizações de colaboração e de intercâmbio de dados
- Autodesk Civil Engineering Data Translator: converte os arquivos do AutoCAD® Civil 3D® em arquivos que podem ser usados no Bentley® GEOPAK® e no Bentley® InRoads®, e converte arquivos do GEOPAK e do InRoads em arquivos que podem ser usados no AutoCAD Civil 3D. Para obter mais informações, consulte Sobre o Autodesk Civil Engineering Data Translator.
