Novos recursos

Novos recursos no Autodesk® AutoCAD® Civil 3D® 2018

O Autodesk® AutoCAD® Civil 3D® 2018 contém os seguintes recursos novos e aprimorados.

Atualizações da eficiência do projeto

Crie linhas de recurso relativas às superfícies. Para obter mais informações, consulte Sobre as linhas de recurso relativas
Vídeo: Usar linhas de recurso relativas para modelar uma superfície
Crie perfis para os alinhamentos de bordo relativos à linha base do alinhamento. Para obter mais informações, consulte Sobre a criação de perfis do alinhamento de bordo.
Crie um alinhamento que efetua a transição entre dois alinhamentos com intersecção e crie um perfil que efetua a transição entre seus perfis. Para obter mais informações, consulte Sobre a criação de alinhamentos conectados.
Utilize uma linha de recurso dinâmica extraída como linha base no mesmo corredor. Para obter mais informação, consulte Para adicionar linhas base ao corredor e Sobre o uso de múltiplas linhas base dinâmicas em um corredor.
Resolva os nós do corredor em corredores com largura variável em um corredor com largura que contêm curvas. Para obter mais informações, consulte Sobre a limpeza de cantos dos corredores.
Vídeo: Limpar nós do corredor

Atualizações da eficiência de produção

Move os gráficos de seção entre os grupos de gráficos de seção e atualize o layout da folha. Ao atualizar o layout da folha do gráfico de seção, os gráficos de seção redimensionados ou inseridos são respeitados. Para obter mais informações, consulte Para mover gráficos de seção para outro grupo de gráficos de seção.
Gerencie anotações do gráfico de seção adicionando-as dentro ou através dos buffers de desenho do gráfico de seção. Os objetos de anotação e de desenho adicionados dentro ou através dos buffers de desenho do gráfico de seção serão vinculados aos gráficos de seção e serão movidos junto com os gráficos de seção. Para obter mais informações, consulte Sobre os buffers de desenho do gráfico de seção.
Vídeo: Vincular elementos de desenho com gráficos de seção e mover gráficos de seção para um grupo de gráficos de seção
Crie folhas de planta/planta e perfil/perfil incluindo vários gráficos de planta e perfil em uma única folha. Foram fornecidos novos modelos de desenho com as viewports já configuradas para estes tipos de layout, que podem ser selecionados ao traçar layouts nas molduras da vista. Para obter mais informações, consulte Alterações nos modelos de desenho do AutoCAD Civil 3D e Para criar molduras de vista das folhas de planta/perfil.

Atualizações de colaboração e de intercâmbio de dados

Exporte objetos do AutoCAD Civil 3D com a aprimorada funcionalidade Civil View para trabalhar com o Autodesk ®3d Max®. Agora, nessa versão, é possível exportar alinhamentos, perfis e redes de tubulação. Para obter mais informações, consulte Sobre os tipos de objeto do AutoCAD Civil 3D que podem ser exportados para o Civil View for 3ds Max.

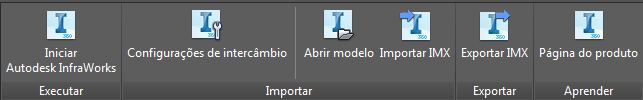

Acesse os comandos para trabalhar com o Autodesk ®InfraWorks® e inicie o InfraWorks a partir da faixa de opções do Autodesk InfraWorks no AutoCAD Civil 3D.

Integração do Autodesk AutoCAD Civil 3D 2017 v1 Enhancements

Os recursos a seguir do Autodesk AutoCAD Civil 3D 2017 v1 Enhancements foram integrados no AutoCAD Civil 3D 2018:

Adicionar dados do conjunto de propriedades para legendas: adiciona dados personalizados para legendas de objeto do AutoCAD Civil 3D usando conjuntos de propriedades. Para obter mais informações, consulte Para adicionar dados do conjunto de propriedades às legendas.
Analisar rede de gravidade: redimensione tubulações, redefina inversões e calcule as linhas de declividade hidráulica e de energia de acordo com as normas de HEC-22 2009 É possível usar o utilitário Analisar rede de gravidade para:
- De forma interativa analisar uma rede utilizando os dados apropriados de águas pluviais
- Revisar graficamente os resultados e em um arquivo .csv
- Modificar os resultados e executar novamente a análise
- Aplicar os resultados à rede de tubulação
Para obter mais informações, consulte Sobre a análise e dimensionamento de uma rede de tubulação de gravidade.

Nota: No AutoCAD Civil 3D 2018, o comando Análise da rede de gravidade, agora inclui a Profundidade normal como uma opção para a condição da água na jusante, e as configurações agora incluem uma opção para usar as dimensões da estrutura as as dimensões da embocadura. Para obter mais informações, consulte Página Geral (Assistente de análise da rede de gravidade ) e Caixa de diálogo Configurações padrão da análise da rede de gravidade.
Trocar peças da rede de pressão: troca as tubulações da rede de pressão, conexões e equipamentos por outro tamanho ou tipo de peça. Este utilitário permite selecionar peças a partir da lista de peças da rede atual ou a partir de um catálogo de peças. Para obter mais informações, consulte Para trocar peças da rede de pressão.
Editor de poligonal: insira e edite dados da poligonal. Crie pontos, linhas e curvas que representam os lados da poligonal e os pontos irradiados usando a Entrada COGO e as ferramentas de edição. A poligonal pode ser usada para gerar uma polilinha, Pontos COGO, e um arquivo TRV2 poligonal que podem ser abertas na caixa de diálogo Ajuste de poligonal e para aplicar um método de ajuste. Para obter mais informações, consulte Para inserir os dados da poligonal no Editor de poligonal.
Ajuste de poligonal: aplique um método de ajuste aos dados da poligonal. Execute ajustes de poligonais e gere relatórios utilizando os métodos de ajuste de Bússola, Trânsito, Crandall, e Conceder e atualizar os Pontos COGO e a geometria da poligonal no desenho. Para obter mais informações, consulte Para ajustar dados da poligonal.
