Utilize o Editor de poligonal para criar poligonais 2D ao inserir dados ou ao selecionar uma polilinha no desenho. Após inserir os dados, você pode enviar os dados da poligonal para a caixa de diálogo Ajuste de poligonal para aplicar um método de ajuste.
Visualização gráfica e inserção de objeto

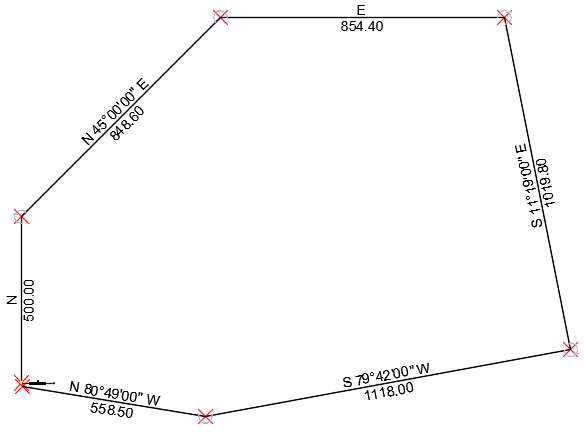

Os gráficos, como mostrado no exemplo a seguir, são exibidos no desenho quando você inserir dados da poligonal no Editor de poligonal.
Você pode especificar se deseja criar pontos, linhas, ou pontos e linhas no desenho ao inserir os dados. Esses objetos permanecem no desenho após você fechar o Editor de poligonal.
O Editor de poligonal tem uma configuração de zoom que pode ser especificada para controlar a vista dos gráficos. Se a configuração de zoom estiver definida como Zoom na linha atual, o nível de zoom no desenho é alterado quando você inserir dados para um lado de uma poligonal, como necessário para exibir o gráfico poligonal na janela de desenho. Como alternativa, é possível especificar se a vista tem o zoom para exibir as extensões da poligonal ou que nenhum zoom ocorre.
Diretrizes gerais para inserção de dados
Você pode carregar os dados no Editor de poligonal ao selecionar uma polilinha existente no desenho ou ao inserir manualmente os dados conhecidos. Você pode utilizar uma variedade de formatos e equações matemáticas para inserir os dados da poligonal.
- Utilize a Guia, tecla Enter ou as teclas de seta para navegar entre as células.
- Os valores que você inserir no Editor de poligonal não serão afetados se a poligonal for ajustada.
- Se uma visão traseira inicial não for especificada, uma visão traseira padrão do Leste (0 graus no AutoCAD) será usada. Insira N ou S no campo Ângulo da primeira linha se quiser iniciar o giro a partir de um azimute.
- Para utilizar uma unidade de medida diferente das unidades no desenho atual, que você poderá inserir um sufixo após o valor. As seguintes unidades são suportadas:
- Pés: '
- Metro: m
- Cadeia: C
- Haste: r
- Vara (Texas): v
Nota: 1 vara = 33 1/3 polegadas.
- Link: l
Insira o sufixo diretamente após o valor sem adicionar um espaço extra. Por exemplo, para inserir 10 pés, insira 10'.
Nota: O conversão entre pés e metros depende dos parâmetros especificados na guia Unidades e zona da caixa de diálogo Configurações de desenho:Se as unidades do desenho estão definidas para: e Imperial para conversão métrica é definida como: e o sufixo é: a seguir, a distância de conversão é: Pés Pé topográfico americano m metros para pé topográfico americano Pés Pé internacional m metros para pé internacional Metros Pé topográfico americano ' Pé topográfico americano para metros Metros Pé internacional ' pés internacional para metros
Usando equações de matemática para calcular os parâmetros da poligonal
Usando equações de matemática para calcular os parâmetros de valores da poligonal As equações permitem inserir dados conhecidos, como a localização dos pontos COGO, quando você definir uma poligonal.
Os seguintes operadores são válidos:
- +
- -
- /
- *
