Para criar parábolas do AutoCAD com melhor ajuste

A parábola de melhor ajuste através de pontos é calculada. Em seguida, é possível usar uma caixa de diálogo para excluir qualquer um dos pontos especificados ou para selecionar um ou dois pontos de passagem.

Nota: Ao usar os comandos de melhor ajuste para o projeto de perfil, use o comando Criar parábola para curvas verticais. Consulte Projeto de curva vertical para obter mais informações.

Para criar uma parábola do AutoCAD com melhor ajuste de entidades existentes

  1. Se estiver criando uma parábola com melhor ajuste para um perfil, defina o exagero vertical do estilo do gráfico do perfil longitudinal como 1. Consulte Para trabalhar com estilos do gráfico do perfil longitudinal para obter mais informações.
  2. Clique na guia Início painel Desenhomenu suspenso Melhor ajuste Criar parábola com melhor ajuste Pesquisa.
  3. Na Caixa de diálogo Entidade com melhor ajustecaixa de diálogo Parábola com melhor ajuste, selecione A partir de entidades. Especifique as configurações de suavização do serrilhado e de flecha/distância ordenada.
  4. Selecione uma ou mais das entidades listadas na linha de comando.
    Nota: Você pode selecionar diversos tipos de entidades listadas na linha de comando.

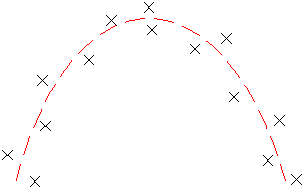

    Quando você seleciona entidades na janela de desenho, um X branco marca cada ponto de regressão e uma parábola tracejada temporária é exibida em tempo real.

    Nota: Você precisa selecionar ao menos três pontos de regressão não colineares.
  5. Se tiver selecionado um objeto de perfil, especifique as estacas inicial e final na caixa de diálogo Especificar intervalo de estacas.
  6. Pressione Enter para concluir o comando.
  7. Na janela Panorama, use a vista Dados de regressão para alterar os pontos de regressão.

    Ao realçar uma linha na vista Dados de regressão, o ponto de regressão correspondente na janela de desenho será realçado em vermelho.

    Nota: Quando a parábola do AutoCAD for criada, ela não vai manter nenhum vínculo com os pontos de regressão.
  8. Crie a parábola do AutoCAD:
    • Clique em para criar o arco e manter os dados de regressão. Você pode, então, utilizar os dados como uma base para criar mais parábolas.
    • Clique em para criar a parábola, limpar os dados de regressão e fechar a vista Dados de regressão.
  9. Se desejar, converta a parábola do AutoCAD a uma entidade de alinhamento ou de perfil.

Para criar uma parábola com melhor ajuste do AutoCAD clicando na tela

  1. Se estiver criando uma parábola com melhor ajuste para um perfil, defina o exagero vertical do estilo do gráfico do perfil longitudinal como 1. Consulte Para trabalhar com estilos do gráfico do perfil longitudinal para obter mais informações.
  2. Clique na guia Início painel Desenhomenu suspenso Melhor ajuste Criar parábola com melhor ajuste Pesquisa.
  3. Na Caixa de diálogo Entidade com melhor ajustecaixa de diálogo Parábola com melhor ajuste, selecione ao clicar na tela.
  4. Selecione um ponto inicial e pelo menos dois outros pontos.
    Nota: Você pode utilizar o OSNAP ou comandos transparentes para selecionar pontos.

    Ao selecionar pontos na janela Desenho, um X branco marca cada ponto de regressão e uma parábola temporária, tracejada é exibida em tempo real.

    Nota: Você precisa selecionar ao menos três pontos de regressão não colineares.
  5. Pressione Enter para concluir o comando.
  6. Na janela Panorama, use a vista Dados de regressão para alterar os pontos de regressão.

    Ao realçar uma linha na vista Dados de regressão, o ponto de regressão correspondente na janela de desenho será realçado em vermelho.

    Nota: Quando a parábola do AutoCAD for criada, ela não vai manter nenhum vínculo com os pontos de regressão.
  7. Crie a parábola do AutoCAD:
    • Clique em para criar o arco e manter os dados de regressão. Você pode, então, utilizar os dados como uma base para criar mais parábolas.
    • Clique em para criar a parábola, limpar os dados de regressão e fechar a vista Dados de regressão.
  8. Se desejar, converta a parábola do AutoCAD a uma entidade de alinhamento ou de perfil.
